Retards lors de la sortie des données
Durée du signal de mémorisation t
e
≥
4 µs
Retard de mémorisation t
1
≤
4,5 ms
Sortie des données après t
2
≤
50 ms
Durée de régénération t
3
≥
0
Durée pour la sortie des données en [s]:
176 • Nombre d'axes + 11 • nombre d'espaces
t
D
=
Taux en Baud
Restitution des valeurs de mesure par palpage
Le paramètre P96 permet de valider la restitution des valeurs de
mesure par palpage à l'aide du palpeur d'angles KT.
Le palpeur d'angles est connecté sur le connecteur Sub-D X10.
Lors de chaque sélection de "Palper arête", la position de l'arête sur
l'axe sélectionné et les positions effectives des autres axes sont
restituées par la liaison TXD de l'interface V.24/RS-232-C.
Lors de chaque sélection de "Palper centre", le centre calculé sur l'axe
sélectionné et les positions effectives des autres axes sont restitutés.
La restitution des valeurs de mesure à partir de CTRL B est bloquée
lorsque la fonction de palpage est active.
Durée totale pour restitution de la valeur de mesure t
E
= t
1
+ t
2
+ t
D
+ t
3
[s]
t2
t1
t3
tD
te te

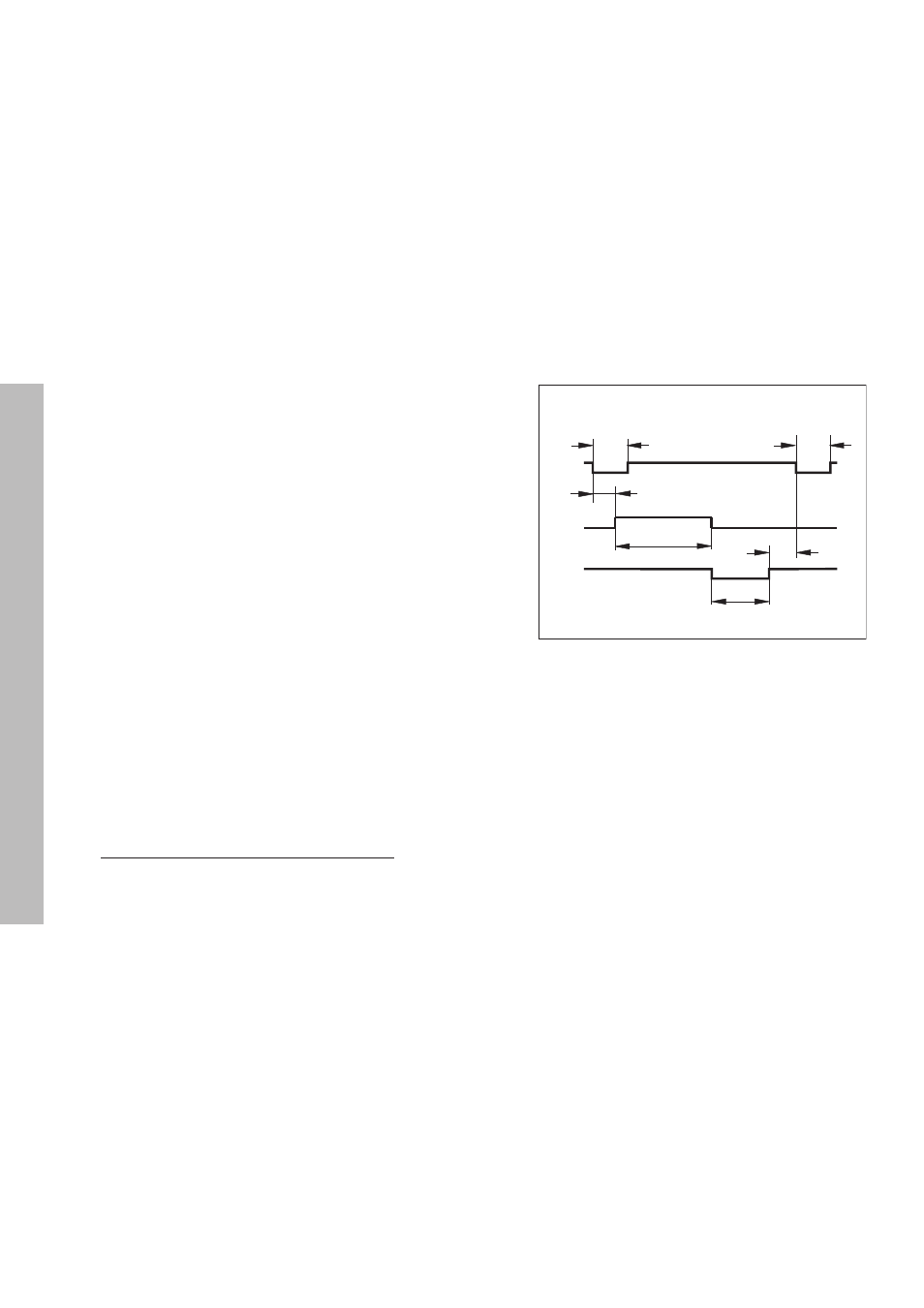

Restitution des valeurs de mesure
