Initialisation du point de référence
Pour l'usinage, c'est le plan de la pièce qui sert de base. Dans la
mesure où vous ne pouvez indiquer une position que par rapport à une
autre, il est nécessaire de disposer pour chaque indication de cote d'un
point de référence sur la pièce pour pouvoir convertir les données du
plan en déplacements des axes X, Y et Z de la machine.

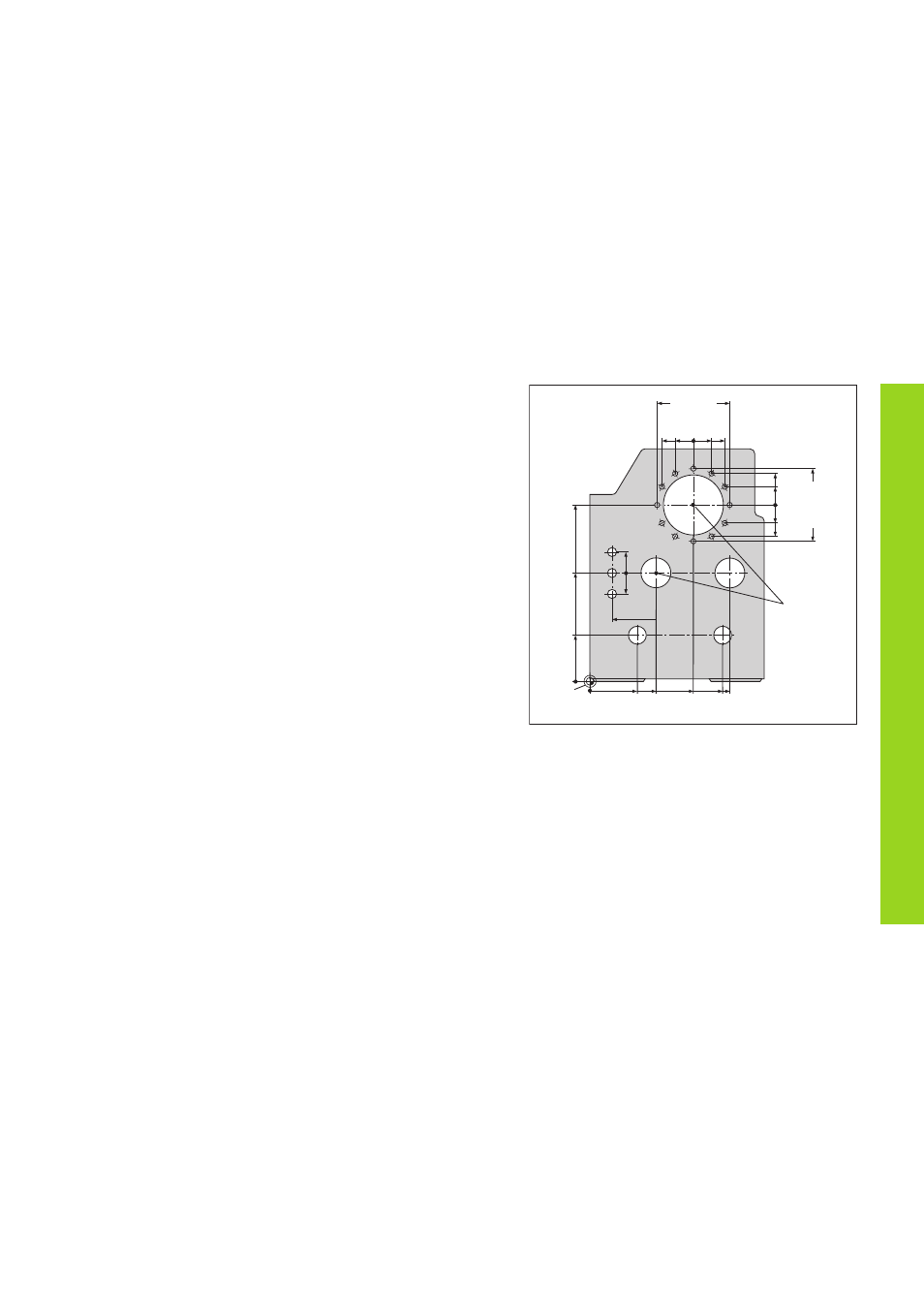

Le plan de la pièce donne toujours un "point de référence absolu"
(=point de référence pour cote en valeur absolue); il peut également
comporter des "points de référence relatifs".
Si vous travaillez avec une visualisation de cotes, "initialiser un point de
référence" signifie que vous positionnez la pièce et l'outil l'un par
rapport à l'autre à une position définie, puis que vous initialisez les
affichages des axes à la valeur correspondant à cette position. De cette
manière, vous créez une relation définie entre la position réelle de l'axe
et la valeur de position qui est affichée.
Grâce aux visualisations de cotes ND, vous pouvez initialiser jusqu'à 99
points de référence absolus et les protéger en mémorisation. 0
325 450 700 900 950
0
320
750
1225
300±0,1
0
150
-150
0
0
216,5
250
-250
-125
-216,5
0 -125 -216,5
-250 250
125 216,5
125
Points de
référence
relatifs
Principes de base
Point de
référence absolu
