Rangées de trous
Les visualisations de cotes ND permettent également de réaliser de
manière rapide et simple desrangées de trous.
Les valeurs à introduire sont appelées dans la ligne de dialogue.
Chaque trou peut être positionné par "décomptage vers zéro".
Il convient d'introduire les valeurs suivantes:
• Coordonnées du 1er trou
• Nombre de trous sur une rangée (999 max.)
• Ecart entre les trous
• Angle entre la rangée de trous et l'axe de référence
• Profondeur de perçage
• Nombre de rangées de trous (999 max.)
• Ecart entre les rangées

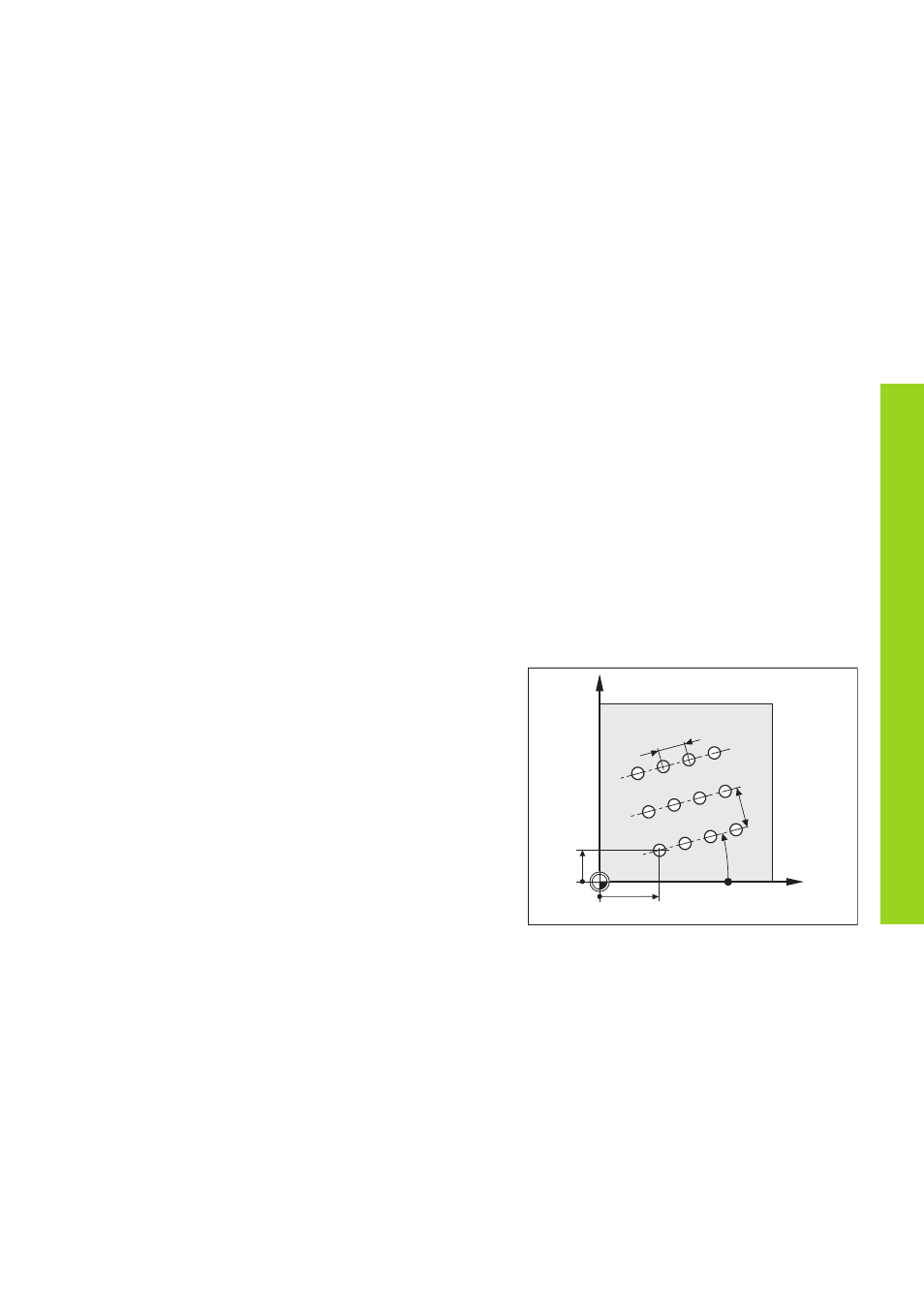

Exemple:
Coordonnées du 1er trou
X = 20 mm
Y = 15 mm
Nombre de trous
4
Ecart entre les trous
16 mm
Angle
15 degrés
Profondeur de perçage
Z = -30 mm
Nombre de rangées
3
Ecart entre les rangées
20 mm
Rang
é
es de trous
Y
X
20
15
1
16
2
3
4
5
6
7
8
15
°
20
9
12
0
0
