Phoenix Software V9.76.0 Manuel de l’opérateur 806402
167
7 – Procédés et tableaux de coupe
Configuration du perçage par étape
Les tableaux de coupe du laser à fibre comprennent un cycle de perçage à étapes multiples. L’utilisation du perçage par
étape permet au laser de créer un trou de petit diamètre au travers de matériaux épais. Le perçage par étape peut être
configuré seulement depuis le tableau de coupe sur la CNC. Les codes de procédé G59 ne peuvent être utilisés pour
sélectionner un cycle de perçage par étape. Les valeurs de perçage par étape sont fournies dans le tableau de coupe
pour les matériaux d’une épaisseur de 11 mm (1/2 po) et plus.
Suivre les étapes suivantes pour configurer un cycle de perçage par étape :

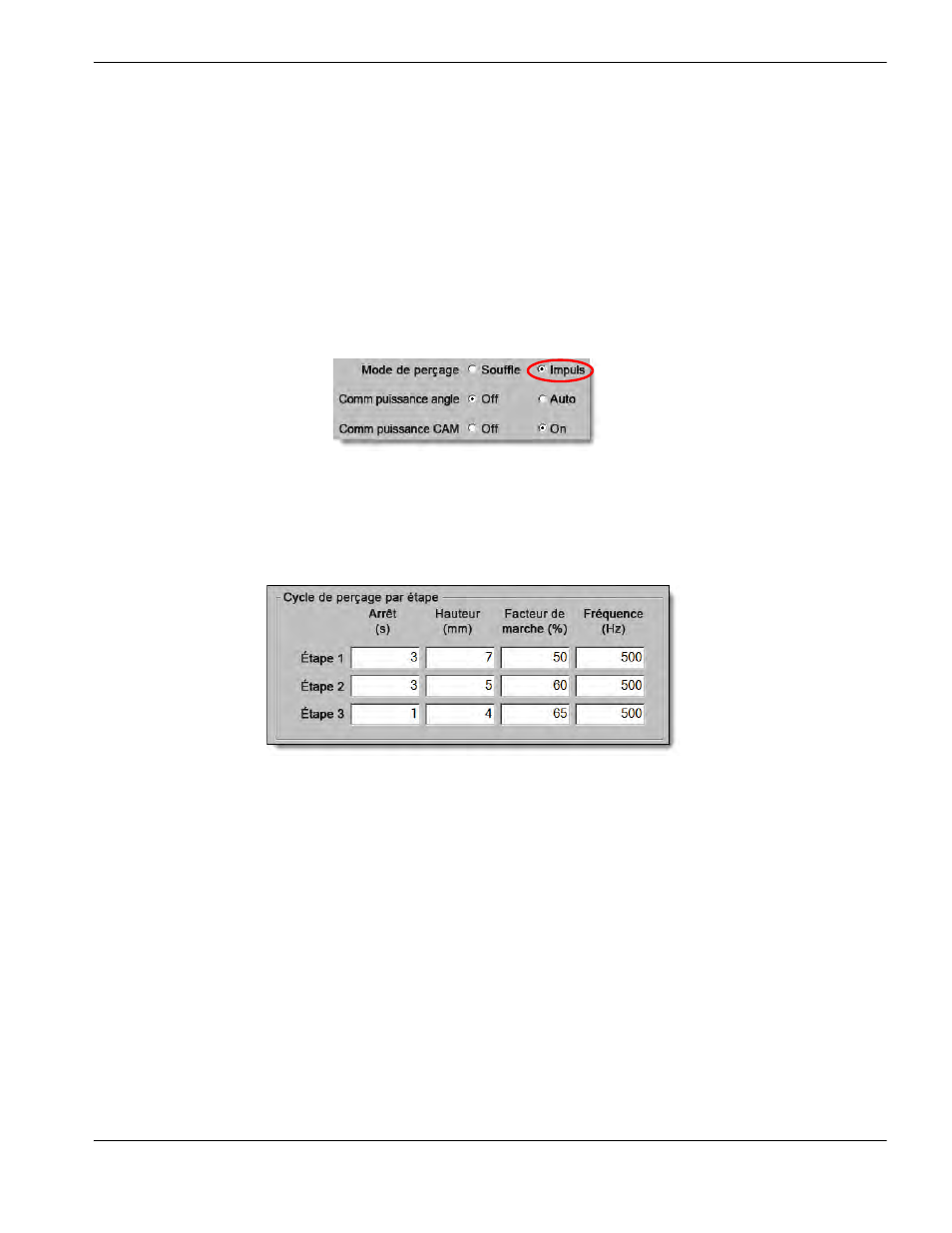

1. Choisir Configs > Procédé pour ouvrir l’écran de procédé de laser à fibre.
2. Choisir Impulsion comme Mode de perçage.
3. Choisir Ok pour enregistrer les changements dans l’écran du procédé laser à fibre.
4. Choisir la touche programmable Tableau de coupe laser depuis l’écran principal pour ouvrir les paramètres de cycle
de perçage par étape du tableau de coupe. L’exemple suivant illustre le cycle de perçage par étape d’un procédé
de coupe à 2000 W.
 Chaque étape perce pour la durée du Temps d’arrêt à la hauteur spécifiée.
 Le Facteur de marche est un pourcentage de la puissance de coupe. Par exemple, lorsque la puissance
de coupe est égale à 2000 W et le facteur de marche est de 50 %, alors le laser à fibre coupera à 1000 W
(puissance de coupe multipliée par le facteur de marche).
 La Fréquence équivaut au nombre de cycles par seconde que le laser pulsera à ce niveau de puissance
de perçage par étape.
 Dans l’exemple ci-dessus, le laser à fibre pulsera à 1000 W, 500 fois par secondes, pendant 3 secondes,
à 7 mm au-dessus de la pièce à couper pour l’étape 1.
