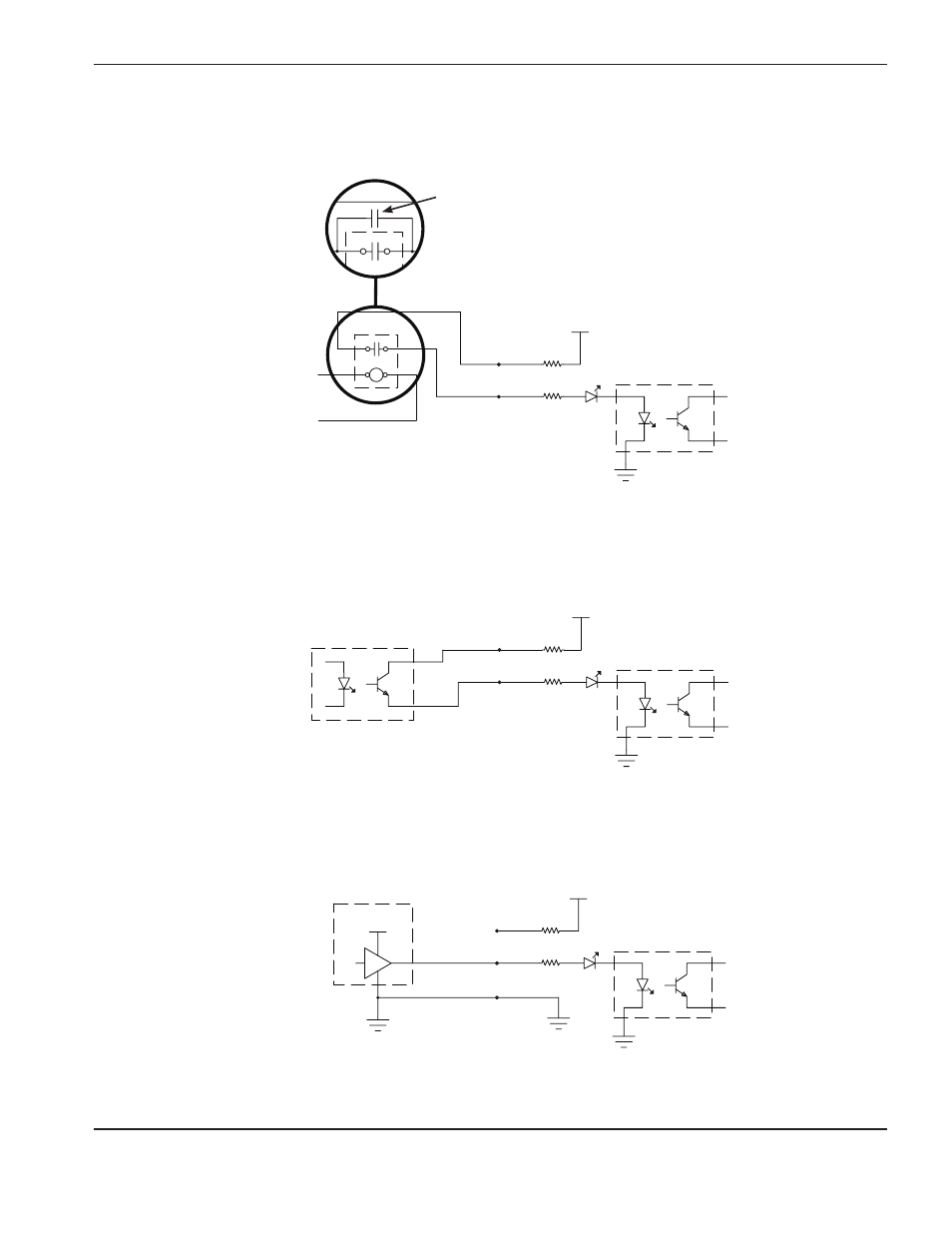

Exemples de circuits d’entrée
Sortie de la
CNC/PLC
Relais externe
(c.a. ou c.c.)
1. Interface relais
+24 V c.c. (consulter la note 4 à la page 3-31)
HPR
Terre
2. Interface optoisolateur
CNC/PLC
+24 V c.c.
HPR
Terre
Optoisolateur
sortie transistor
12 V – 24 V c.c.
CNC/PLC
+24 V c.c.
HPR
Terre
Terre
Entraînement actif élevé
3. Interface de sortie amplifiée
Note : La durée de vie du relais externe peut être prolongée
avec l’ajout d’un condensateur au polyester métallisé
(0,022 µF 100 V ou plus élevé) en parallèle avec les
contacts de relais.
