dépannage de la pompe et du moteur
La DEL du moteur est-elle allumée sur le circuit imprimé de commande ?
Le moteur est-il en marche ?
Si la DEL est allumée mais que la pompe ne fonctionne pas, mettre la pompe en marche manuellement.
Si le moteur ne tourne pas, vérifier que le fusible est en bon état et s’assurer que le moteur est sous tension.
En l’absence de débit dans la pompe, vérifier le bon fonctionnement de l’électrovanne et de la soupape de décharge.
TP8
D
1
PWR GND
TP7
+24
V
TP21
TP22
+
15
V
–
15
V
+
5
V
S2
CA
N
SW
0
WD
I
SW
1
TP18
TP6
+
3.3
V
D
2
D
8
D
7
RX
TX
TP4
+
5
V
TP23
TP1
+A
3.3
V
TP16
TP10
TP3
TP17
TP15
RESET
TP2
TP9
TP2
TP9

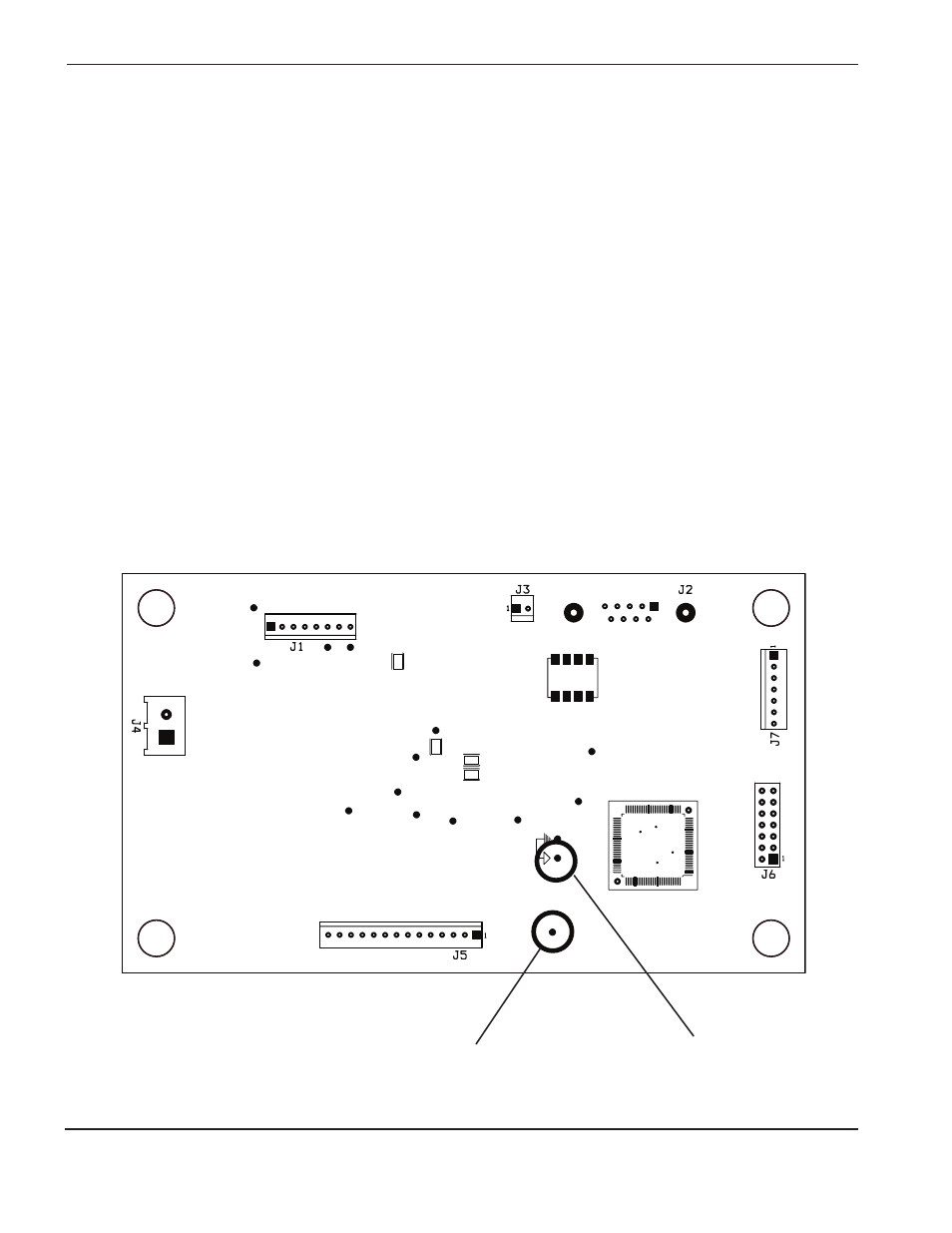

Test du détecteur d’écoulement
1. Brancher l’alimentation électrique (ON).
2. Mesurer la tension continue entre le point de test 2 (TP2) et le point de test 9 (TP9). TP9 est 67 % à l’échelle
de tension du capteur de débit. Le débit normal est de 3,8 L/min, ce qui équivaut à 0,67 V c.c. du TP9.
