EntrEtiEn
5-46 HPR400XD Auto Gas – 806162 Révision 3

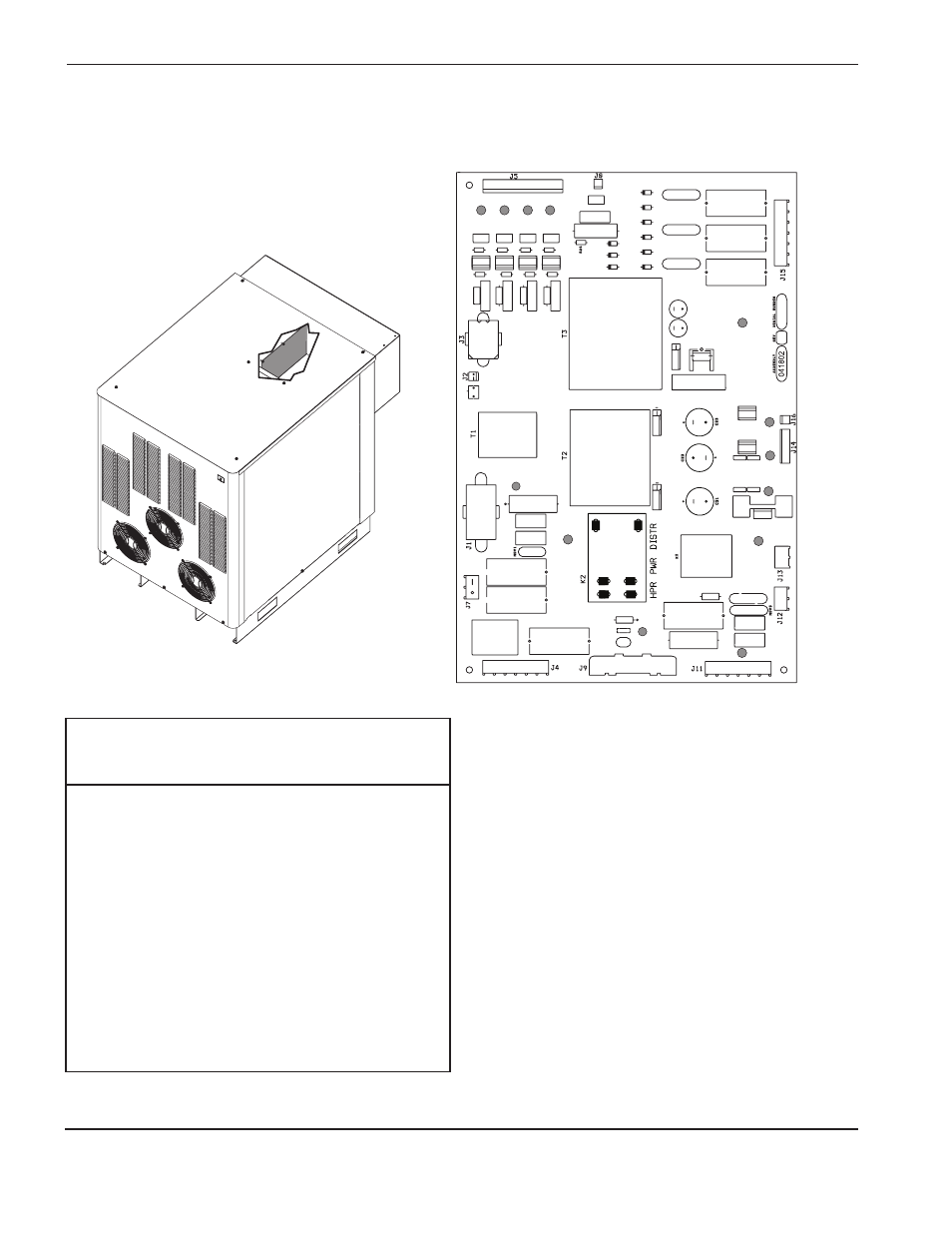

Panneau de distribution d’alimentation PCB2 de la source de courant
D23
D12
D26
D31
D32
D33
D3
D25
D1 D7 D5 D2
D35
Liste des dEL du circuit imprimé
de distribution d’alimentation
DEL Sortie Couleur
D1 Contacteur Rouge
D2 Relais de l’arc pilote Rouge
D3 120 V c.a. (commuté) Vert
D5 Amorçage HF Rouge
D7 Sélection surtension Rouge
D12 24 V c.a. (commuté) Vert
D23 240 V c.a. (commuté) Vert
D25 + 24 V c.c. Rouge
D26 Moteur de pompe Vert
D31 + 5 V c.c. Rouge
D32 –15 V c.c. Rouge
D33 + 15 V c.c. Rouge
D35 24 V c.a. Vert
