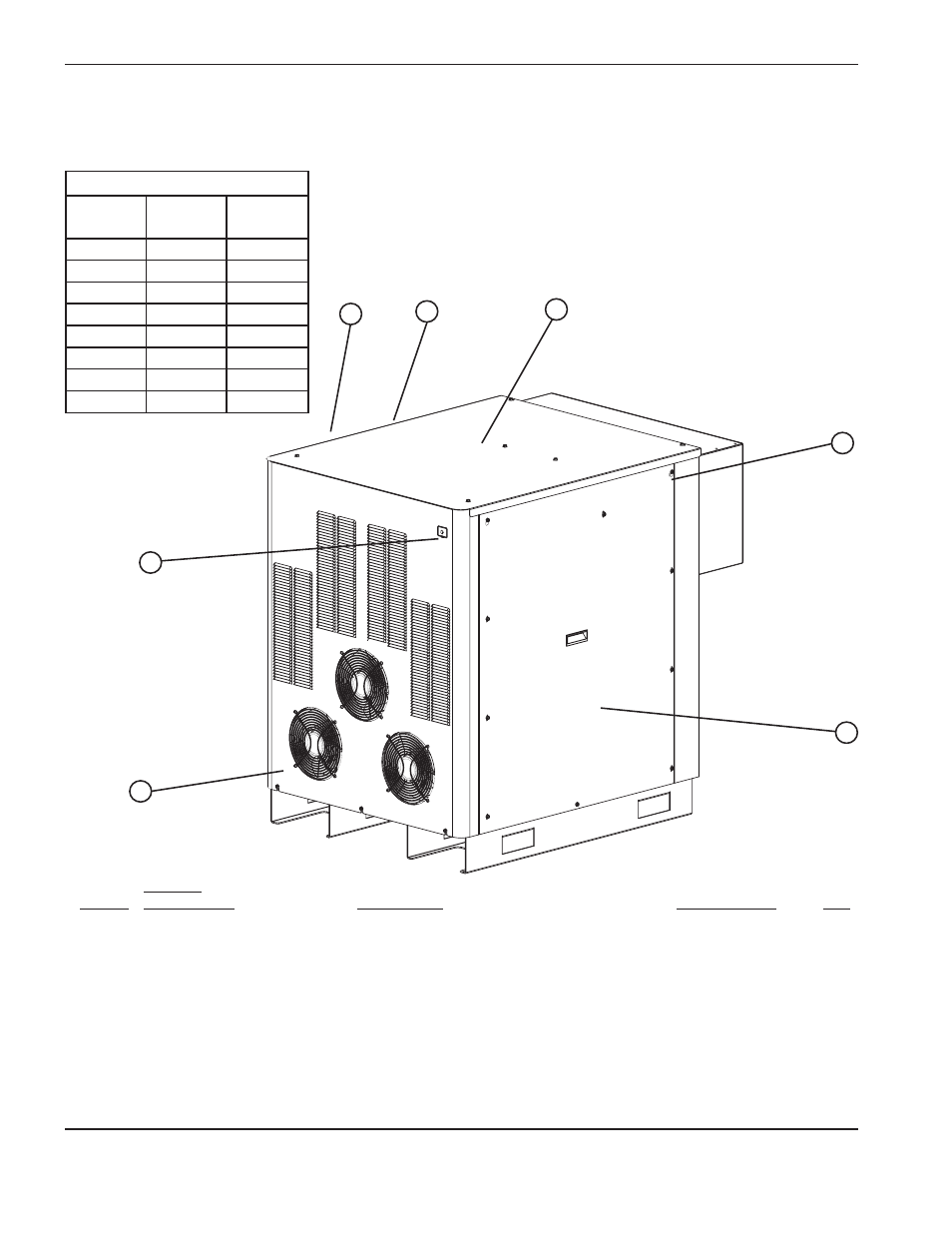

NomeNclature des pièces

6-2

HPR400XD Auto Gas –

806162 Révision 3

Source de courant

1

4

5

7

2

3

6

Sources de courant

Sans

Hypernet

Avec

Hypernet

Tension

(c.a.)

078523

078570

200/208

078524

078571

220

078525

078572

240

078526

078573

380

078527

078574

400

078528

078575

440

078529

078576

480

078530

078577

600

Note : L’option Hypernet est actuellement utilisée avec

le dispositif de réglage en hauteur de la torche

ArcGlide

®

. Consulter le manuel d’instructions

ArcGlide (806450) pour de plus amples détails.

Article

Numéro

de référence

description

Identificateur

Qté

1

Se reporter

au tableau ci-dessus

Source de courant

2

228363

Panneau : Côté gauche, avec étiquettes et poignées (non illustrés)

1

3

228362

Panneau : Haut, avec étiquettes

1

4

075241

Vis pour tôle

1

5

228395

Panneau : Côté droit, avec étiquettes et poignées

1

6

228361

Panneau : Avant, avec étiquettes

1

7

129633

Ensemble de voyants d’alimentation vert

8

228604

Kit : mise à niveau Hypernet (non illustrée)

1
