INSTALLATION
3-34 HPR130 gaz auto Mode d’emploi
Couleurs des fils nord-américains
U = Noir
V = Blanc
W = Rouge
(PE) Terre = Vert/Jaune
Sectionneur
Câble
d’alimentation
TB1
W
V
GND
U
Couleurs des fils européens
U = Noir
V = Bleu
W = Brun
(PE) Terre = Vert/Jaune

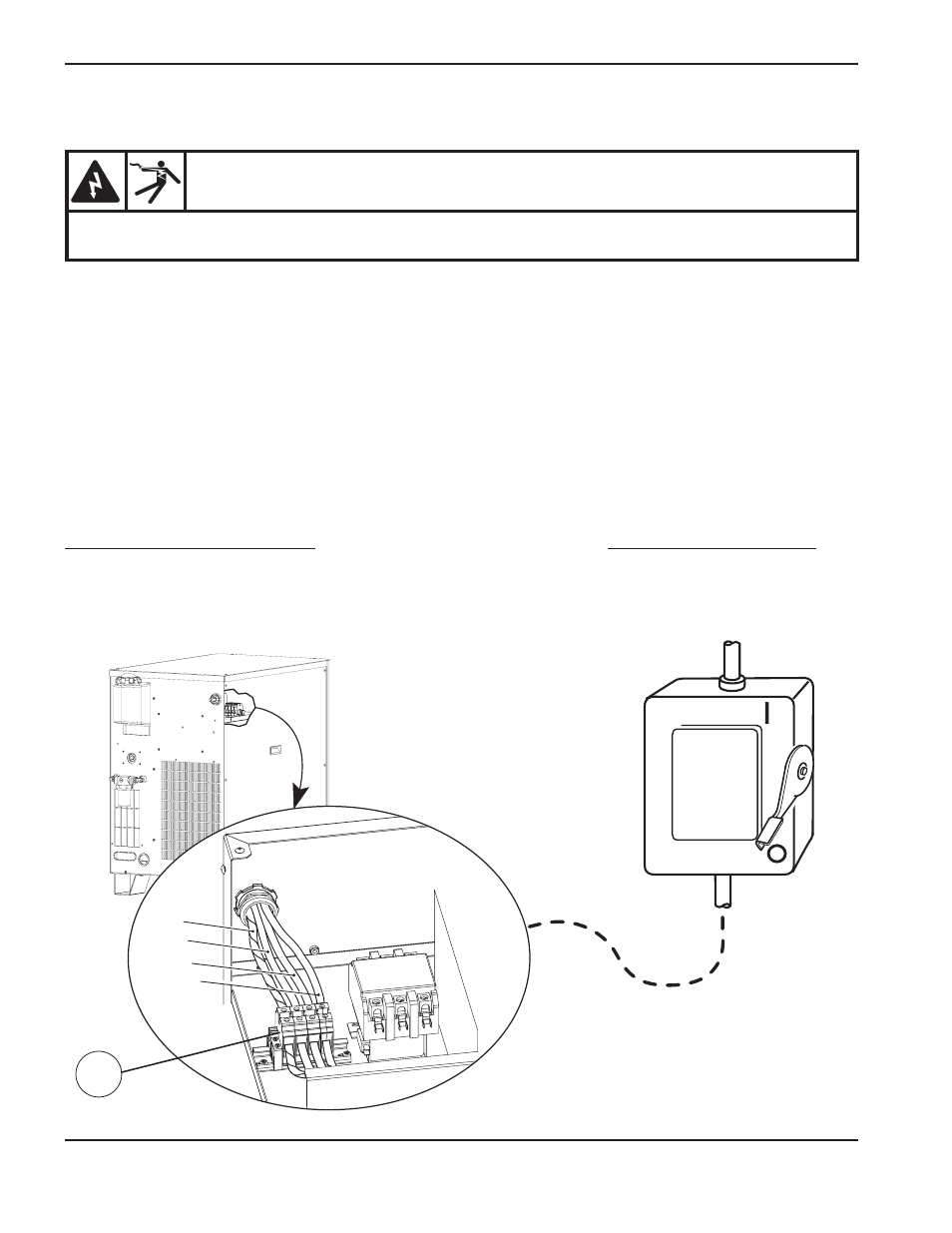

Connecter l’alimentation
1. Faire passer le câble d’alimentation dans le serre-fils à l’arrière de la source de courant.
2. Connecter le conducteur de terre (PE) à la borne GND de TB1 comme on le montre ci-après.
3. Connecter les fils d’alimentation aux bornes de TB1 comme on l’indique ci-après.
4. Vérifier que le sectionneur secteur est sur OFF et reste sur cette position pendant toute la durée de
l’installation du système.
5. Connecter des fils du cordon d’alimentation au sectionneur conformément aux codes de l’électricité nationaux ou
locaux.
DANGER
DANGER D’ÉLECTROCUTION
On doit mettre le sectionneur sur OFF avant d’effectuer les connexions du câble d’alimentation!
