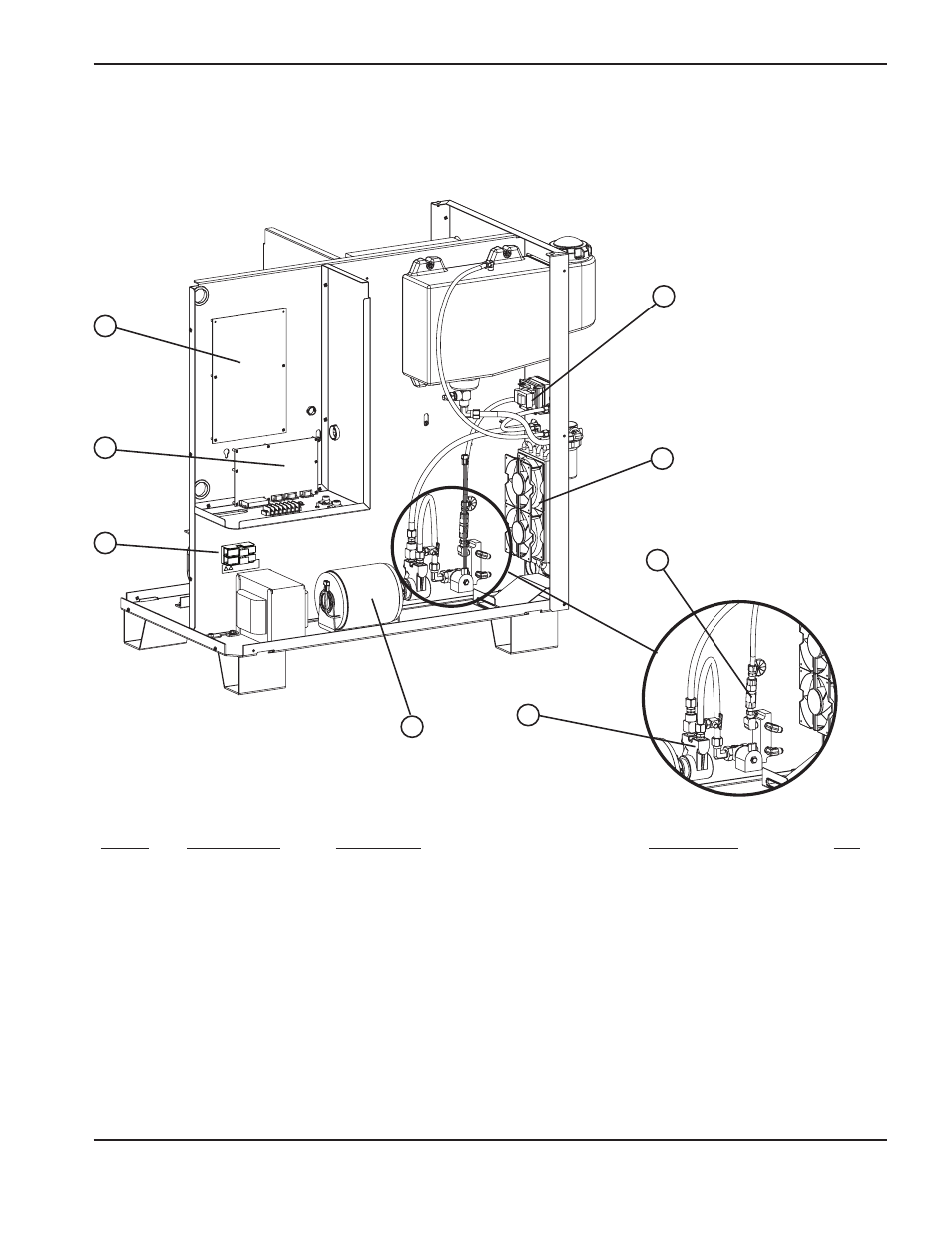

NOMENCLATURE DES PIÈCES
1
HPR130 gaz auto Mode d’emploi 6-5
Numéro
Article de référence Description Désignation Qté
1 008551* Fuse: 7.5 amp, 600 volt F1, F2 2
008709** Fuse: 20 amp, 500 volt F1, F2 2
2 041909 Control PCB PCB3 1
3 041802 Power distribution PCB PCB2 1
4 129793 Flow switch assembly FLS 1
5 027978 Heat exchanger assembly 1
027185 4" fan 2
6 129995 Solenoid valve assembly CLT SOL 1
006075 Check valve: 1/4" FPT 1
7 129994 Pump assembly: 70 gpm, 200 psi 1
8 031113 Motor: 1/3 HP, 240 volt, 50-60 HZ 1
* Source de courant 380, 400, 440, 480 et 600 V
** Source de courant 200/208 et 240 V
Source de courant
1
2
3
4
5
6
7
8
