ENTRETIEN
2
HPR130 gaz auto Mode d’emploi 5-31

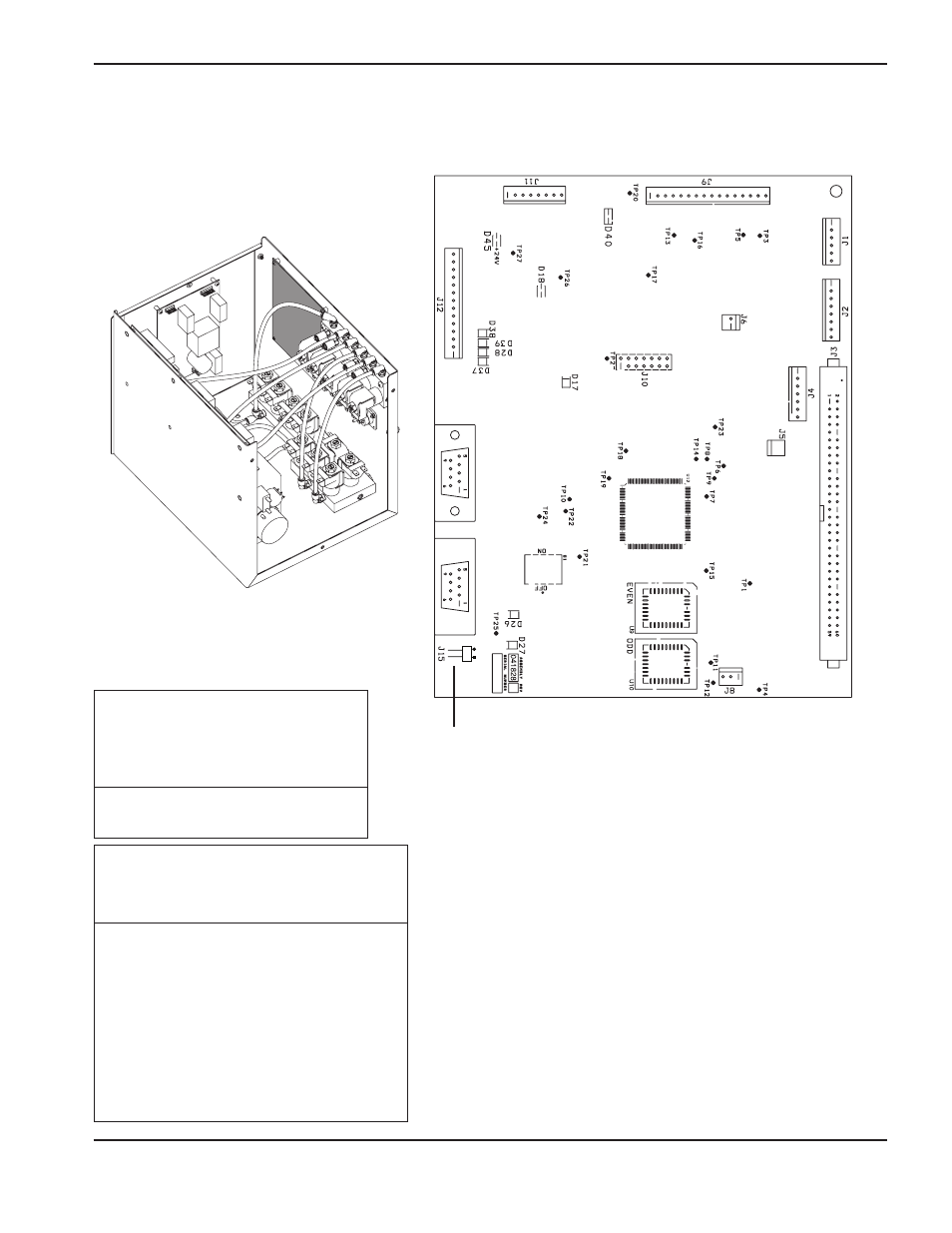

CI 2 de commande de la console de sélection
Liste des DEL du circuit de commande de
la console de sélection
DEL Nom du signal Couleur
D17 + 3.3 V c.c. Vert
D18 + 5 V c.c. Vert
D26 CAN - RX Vert
D27 CAN - TX Vert
D28 Pas utilisé Rouge
D37 Pas utilisé Rouge
D38 Pas utilisé Rouge
D39 Pas utilisé Rouge
D40 + 15 V c.c. Vert
D45 + 24 V c.c. Vert
Liste microprogrammée pour le
PCB2 de commande
Numéro
Article de référence
U9 081096 PAIR
U10 081096 IMPAIR
Note : Résistance de terminaison CAN. On doit
enlever le cavalier.
