INSTALLATION
HPR130 gaz auto Mode d’emploi 3-7
Mise à la terre de la table de travail
Si un piquet de terre supplémentaire est installé près de la table de travail pour réduire les interférences
électromagnétiques, on doit le connecter directement à la borne de terre de protection du bâtiment, reliée à la terre
de service, ou bien à la terre à condition que la résistance entre le piquet de terre et la terre de service réponde aux
codes nationaux ou locaux. Placer le piquet de terre supplémentaire à moins de 6 m de la table de travail.
Si un module est relié à la borne de terre de la table de travail, celle-ci doit être reliée à la borne de terre de la source
de courant, ou on doit modifier la configuration pour répondre aux codes électriques nationaux ou locaux.
On peut monter une bobine en ferrite sur le conducteur entre le piquet de terre de la table de travail et la borne de terre
de protection, avec un nombre de spires sur la bobine pour isoler la terre de sécurité (à 60 Hz) de toute interférence
électromagnétique (fréquences au-dessus de 150 kHz). La bobine doit avoir le plus de spires possible. Une bobine en
ferrite convenable doit être réalisée en entourant 10 spires ou plus du conducteur de terre autour de la pièce magnetics
numéro de référence 77109-A7, Fair-Rite numéro de référence 59-77011101 ou autre bobine en ferrite équivalente.
Placer la bobine le plus près possible de la source de courant plasma.

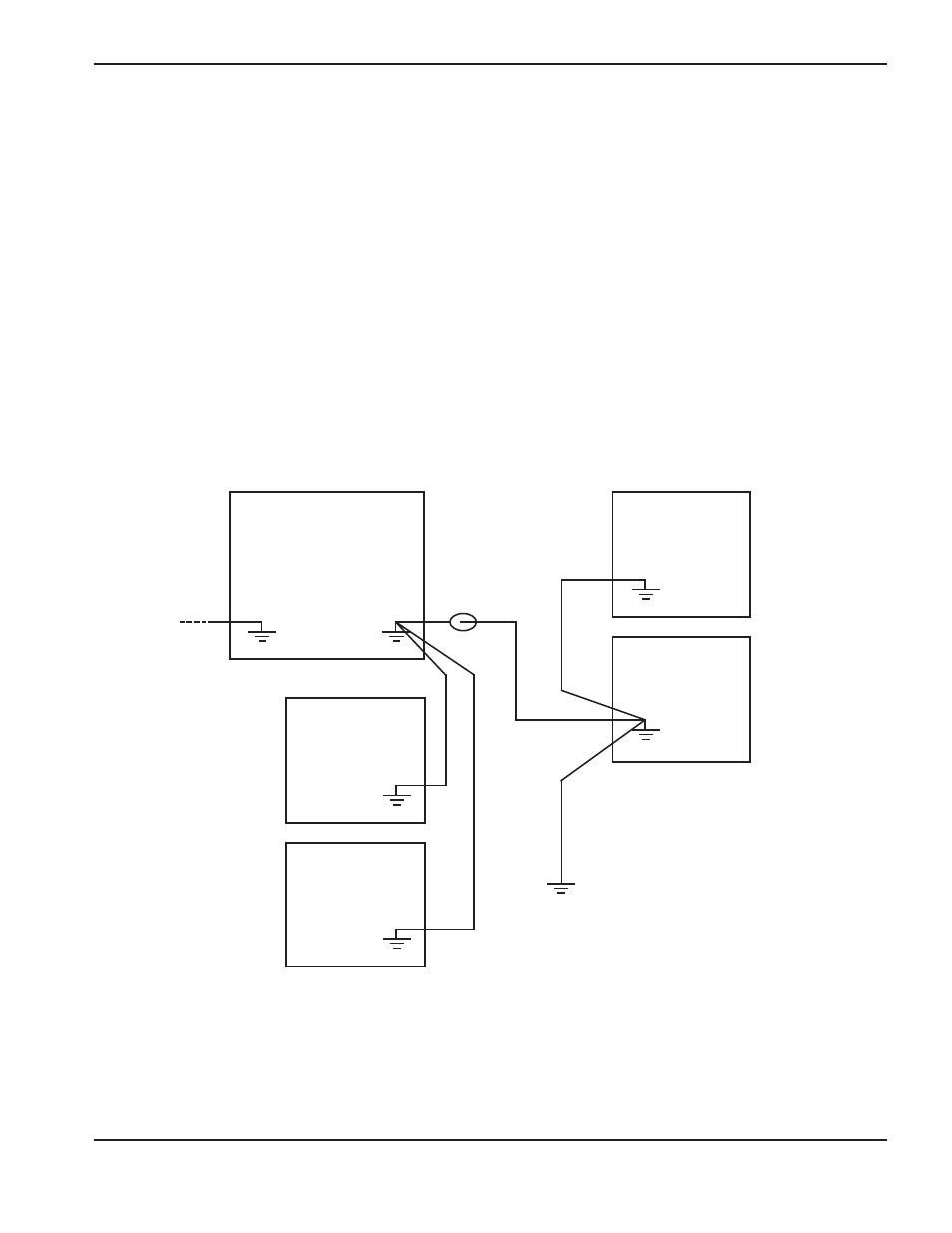

Figure 1 Configuration des connexions de mise à la terre recommandée
Note : La configuration peut varier pour chaque installation et peut nécessiter un mode de mise à la
terre différent.
Source de courant plasma
(TP)*
(TP)*
(TP)*
(TP)*
Terre du cordon
d’alimentation
Bobine en ferrite
Piquet de terre
supplémentaire
Console de sélection
Console de dosage
Console d’allumage
Table de travail
*TP = terre de protection
