INSTALLATION
3-8
HPR130 gaz auto
Mode d’emploi

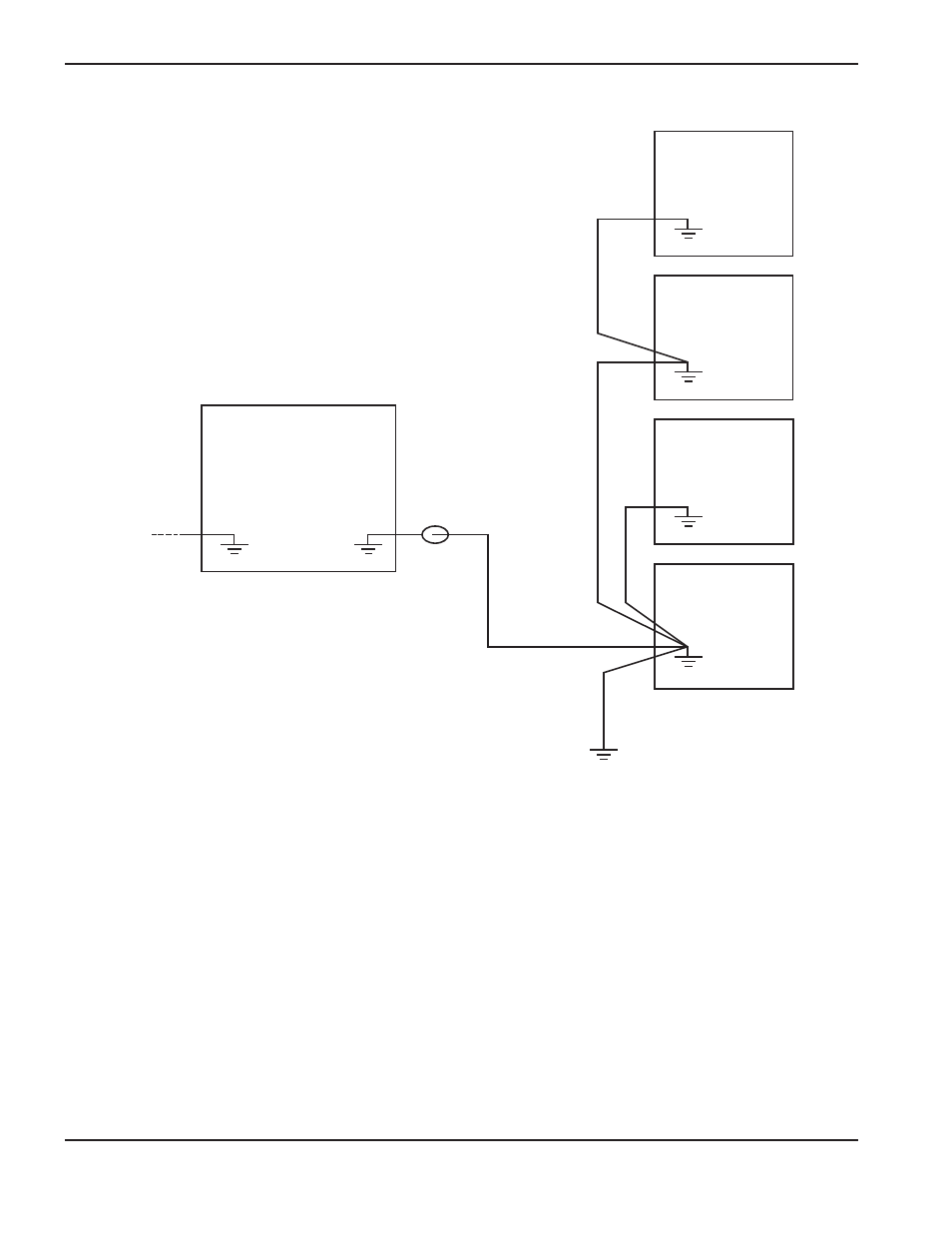

Figure 2 Autre configuration des connexions de mise à la terre
L’acheminement privilégié du câble pour cette configuration est celui indiqué, mais il est acceptable de connecter en
guirlande les terres pour la console de sélection et autre équipement à la console d’allumage. On ne doit pas connecter
en guirlande le module HF à distance à la table de travail par l’intermédiaire d’autres composants.
Source de courant plasma
(TP)*
(TP)*
Terre du cordon
d’alimentation
Bobine en ferrite
Piquet de terre
supplémentaire
Console de sélection
Console de dosage
Console d’allumage
Table de travail
(TP)*
(TP)*
*TP = terre de protection
