ENTRETIEN
5-34
HPR130 gaz auto
Mode d’emploi

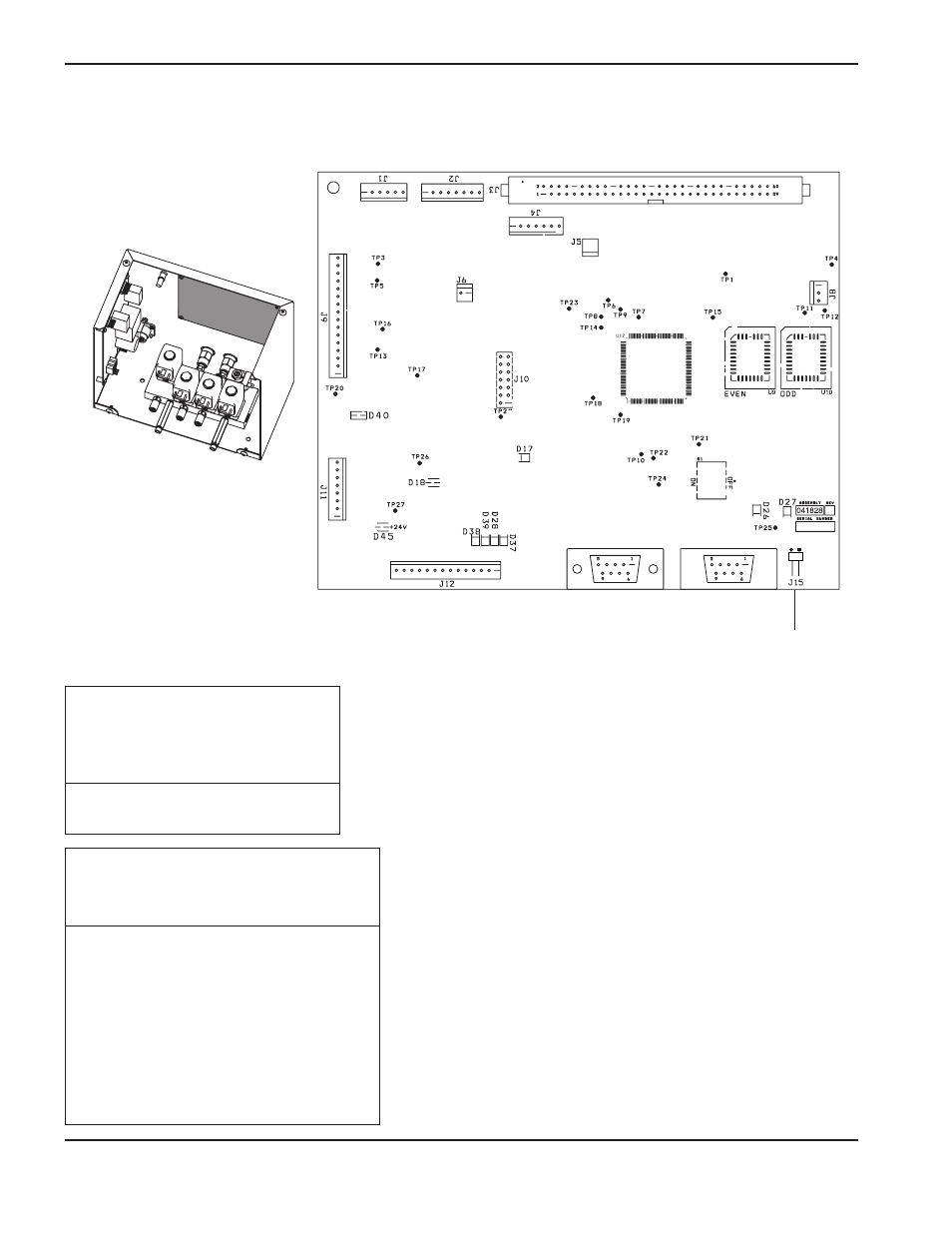

CI de commande de la console de dosage
Liste de DEL du CI de commande de la
console de dosage
DEL
Nom du signal
Couleur
D17
+ 3.3 V c.c.
Vert
D18
+ 5 V c.c.
Vert
D26
CAN - RX
Vert
D27
CAN - TX
Vert
D28
Robinet Burkert 2
Rouge
D37
Robinet Burkert 1
Rouge
D38
Robinet Burkert 4
Rouge
D39
Robinet Burkert 3
Rouge
D40
+ 15 V c.c.
Vert
D45
+ 24 V c.c.
Vert
Liste microprogrammée pour le
PCB2 de commande
Numéro
Article
de référence
U9
081096 PAIR
U10
081096 IMPAIR
Note : Résistance de terminaison CAN. On doit
enlever le cavalier.
