ENTRETIEN

5-28

HPR130 gaz auto

Mode d’emploi

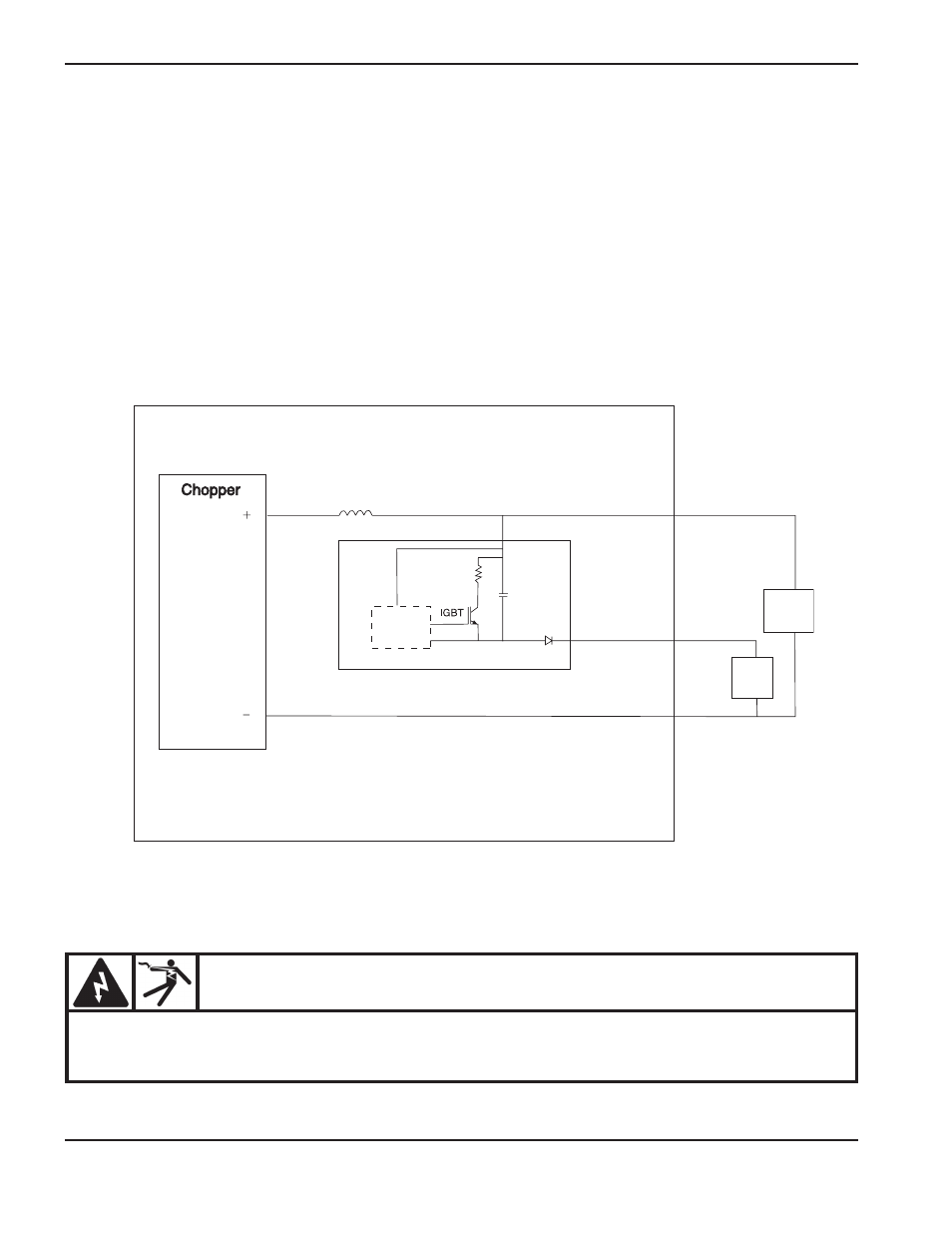

Schéma fonctionnel du circuit de démarrage

Dépannage du circuit de démarrage

PCB1 du circuit d’amorçage

Fonctionnement

Le circuit de démarrage est constitué d’un interrupteur à grande vitesse qui transfère rapidement le courant de l’arc
pilote du fil de l’arc pilote au câble de retour. Le circuit de démarrage remplit 2 fonctions :

1. Il permet au courant de l’arc pilote initial de circuler rapidement dans le câble de l’arc pilote avec peu d’impédance.

2. Une fois que le courant de l’arc pilote initial est amorcé, le circuit de démarrage soumet une impédance à la charge

de l’arc pilote pour aider à transférer l’arc à la pièce à couper. Voir le schéma ci-après.

Source de courant plasma

Bobine

d’arrêt

Circuit de démarrage

Arc de

coupage

Arc

pilote

Résistance de

puissance

Diode

Logique de
commande

Condensateurs

électrolytiques

aluminium

DANGER

RISQUE DE DÉCHARGE ÉLECTRIQUE : Toujours agir avec la plus grande prudence quand on
entretient une source de courant branchée et que les panneaux ont été déposés. Des tensions
dangereuses existent à la source de courant qui peuvent provoquer des blessures ou la mort.
