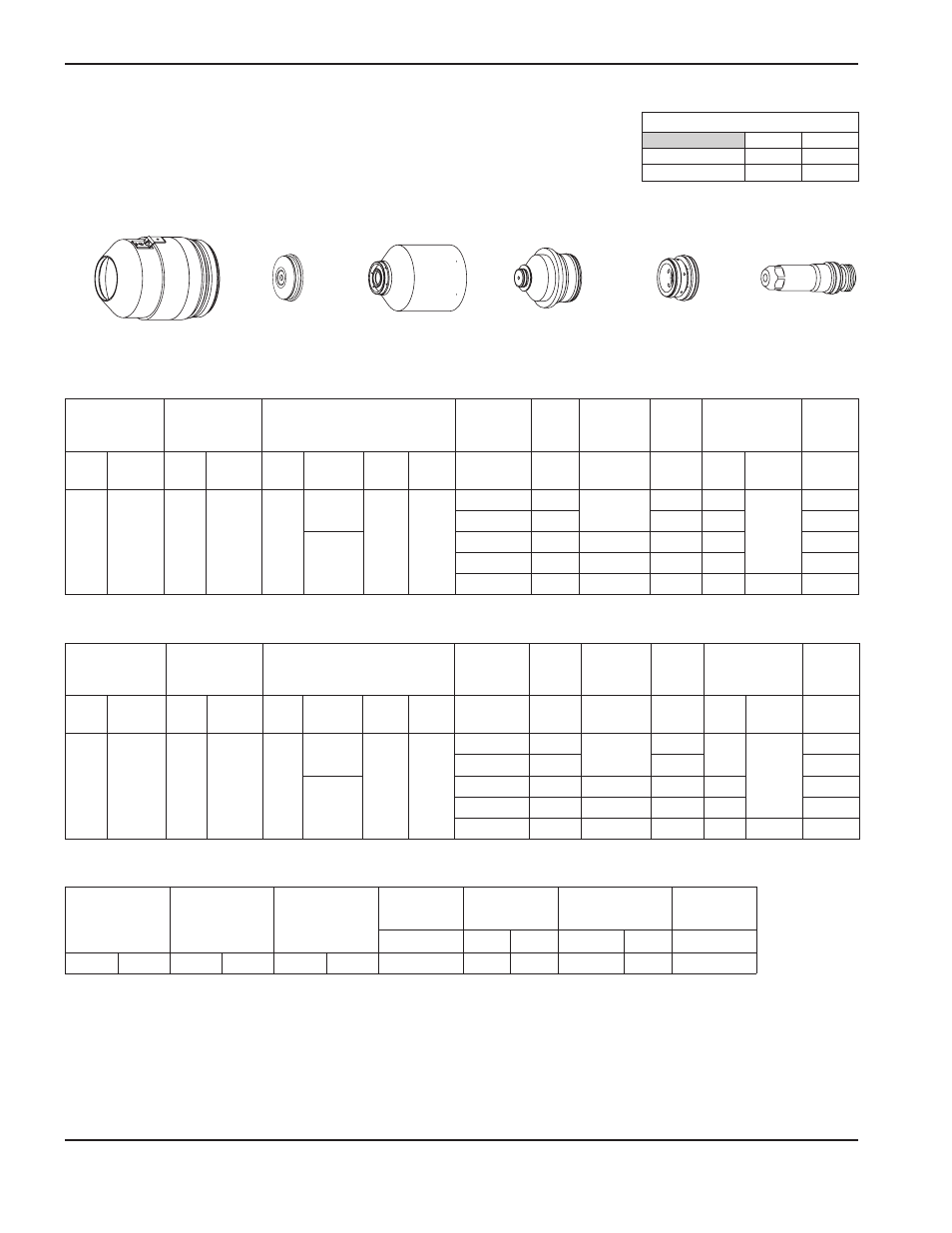

ANNEXE C – TABLEAUX DE COUPE POUR LES RÉVISIONS ANTÉRIEURES DU SYSTÈME
c-10 HPR130 gaz auto Mode d’emploi
Acier inoxydable
H35 et N
2
Plasma / N
2
Protection
130 A Coupage
Note : Ce procédé produit une arête de coupe plus lisse et plus brillante avec moins de scories mais plus
grande variation de l’angle que le procédé N
2
/N
2
130 A. La couleur de l’arête est plus argentée que dans
le cas du procédé H35/N
2
.
220198 220173 220307 220304 220179 220197
Système Métrique
Système Anglais
Choisir
les gaz Régler
sur prégaz
Régler l’écoulement
de coupe
Épaisseur
du matériau
Tension
de l’arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection Plasma Protection
Mélange
de Gaz 1
Mélange
de Gaz 2
mm V mm mm/m mm Facteur % sec.
H35 N
2
19 60 75
38
32 18
6 150
3,0
1 835 6,0
200
0,3
10 153 1 195 0,3
27
12 160 3,5 875 7,0 0,5
15 168 3,8 670 7,6 0,8
20 176 4,3 305 7,7 180 1,3
Choisir
les gaz Régler
sur prégaz
Régler l’écoulement
de coupe
Épaisseur
du matériau
Tension
de l’arc
Distance
torche-pièce
Vitesse
de coupe
Haute de
perçage initiale
Retard de
perçage
Plasma Protection Plasma Protection Plasma Protection
Mélange
de Gaz 1
Mélange
de Gaz 2
po. V po. ppm po. Facteur % sec.
H35 N
2
19 60 75
38
32 18
1/4 150
0.120
70
0.240
200
0.3
3/8 153 50 0.3
27
1/2 160 0.140 30 0.280 0.5
5/8 168 0.150 25 0.300 0.8
3/4 176 0.170 15 0.310 180 1.3
Choisir
les gaz Régler
sur prégaz
Régler l’écoulement
de coupe
Amperage
Distance
torche-pièce
Vitesse de
marquage
Tension
de l’arc
Amps mm po. mm/min ppm V
N
2
N
2
10 10 10 10 18 2,5 0.100 6350 250 130
Marquage
Débits – lpm/scfh
H35 N
2
Débit préliminaire 0 / 0 97 / 205
Débit de coupe 13 / 28 71 / 150
