Hoefer SE400 - Manuel (Page 17)

•
p9
2-gel de en sandwich
A 16 ou 24 cm de long plaque diviseur crantée (à
commander séparément) de doubler le nombre de gels
qui peuvent être exprimées et exécuter (voir Fig 3).
Assembler de la même manière d’un sandwich de
gel seule, à l’exception avant de placer la plaque
de verre supérieure, déposer la plaque de division
au sommet de la première série d’entretoises et un
second ensemble d’entretoises au sommet de la
plaque séparatrice. Placez l’encoche de sorte qu’il
sera au sommet des gels. Comme avec un sandwich
ordinaire, il est essentiel que les entretoises et les
plaques sont parfaitement alignés afin de créer un
joint d’étanchéité.
5
Inspecter le fond du sandwich afin de s’assurer que
les bords sont alignés chasse afin d’assurer une étan-
chéité totale. Régler si nécessaire (voir figure 4).
Facultatif: Appliquez une fine couche de GelSeal
seulement sur le fond en dehors des coins si vos
sandwichs ont tendance à fuir. Ne pas utiliser graisse
de silicone ou de la vaseline pour sceller le sandwich
parce que ces substances sont difficiles à enlever et,
finalement, peut causer des artefacts dans le gel.
6
Placer le joint stratifié dans le berceau de coulée avec
le côté mousse vers le bas. Placez l’ensemble plaque
de verre coulée dans le berceau, la vis du côté tourné
vers l’extérieur (voir figure 5).
24 cm plaques: Placer le sandwich de telle sorte que
les pinces sont courtes au fond.
7
Insérez une came dans le trou de chaque côté du bac
de coulée avec la crête (extrémité la plus courte) vers
le haut. Sceller le sandwich sur gel en tournant les
deux cames en ce que nécessaire, en général 90° à
150°, jusqu’à 180°. Des presses d’action de came les
plaques dans le joint pour sceller le fond du sandwich.
Le sceau est terminée une fois que le bord du verre
apparaît plus sombre et presque transparente contre le
joint. Ne pas serrer la came delà de ce point.
Astuce: Retirez le joint laminé dès
le berceau et utiliser le berceau de
coulée pour maintenir le sandwich
pour l’alignement.

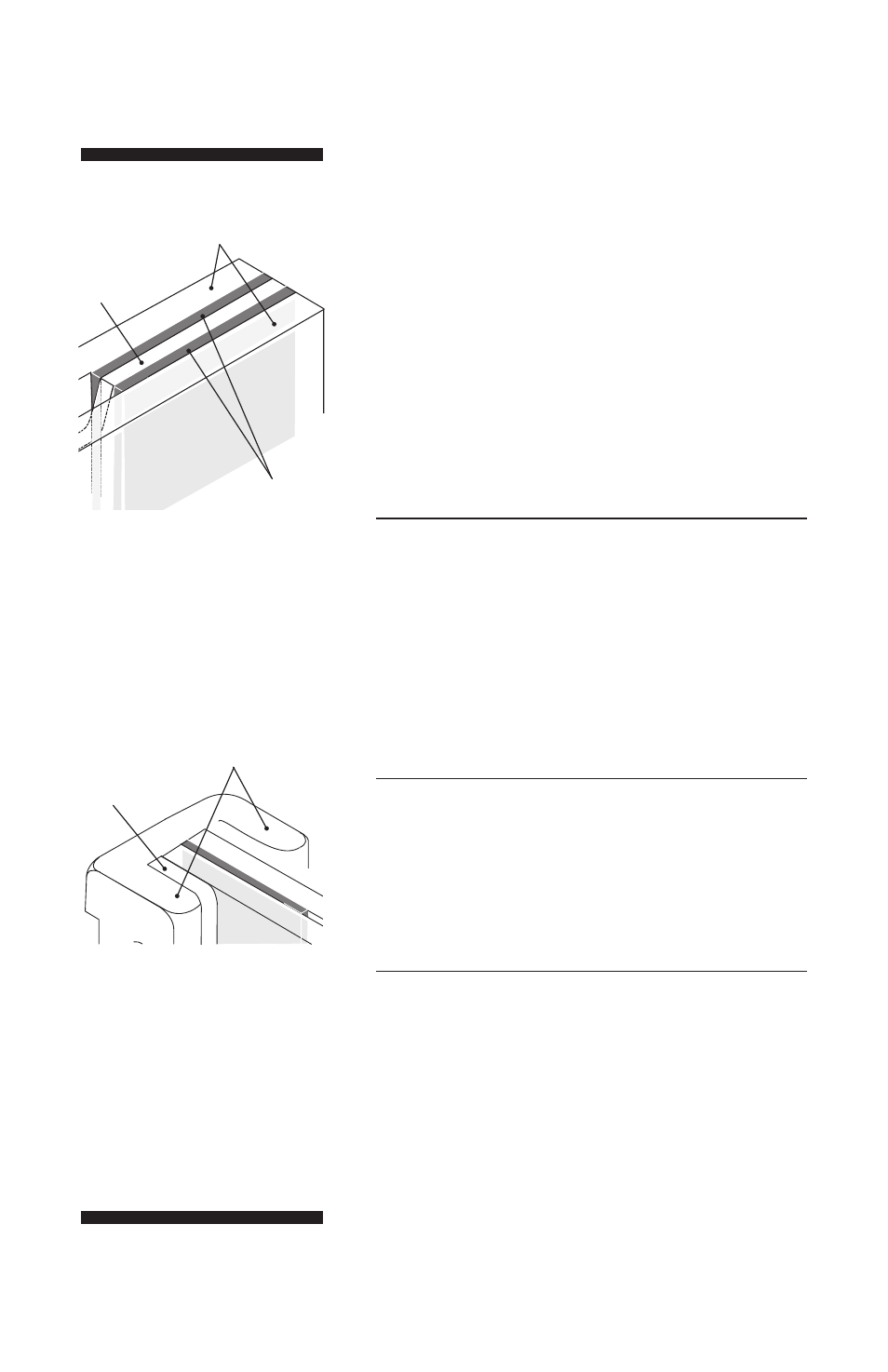

Fig 4. Assemblage en sandwich:
Inspecter les plaques de verre
pour les pseudos.
Utilisez uniquement des plaques
unchipped pour éviter les fuites.
barre de
pression
bords en sandwich à la
fois haut et du bas doit
être à égalité avec les
crêtes de guidage de
serrage.
Fig 3. Ensemble sandwich
2-gel: 2-gel sandwichs sont
limitées à des gels minces; pas
entretoises plus épaisses de
1,5 mm peut être utilisé.
glass plates (at the
outer sides of the
sandwich)
entretoises
Plaque
diviseur
crantée
