Déclenchement sur des formes d'onde
Déclenchement sur des signaux vidéo
4
75

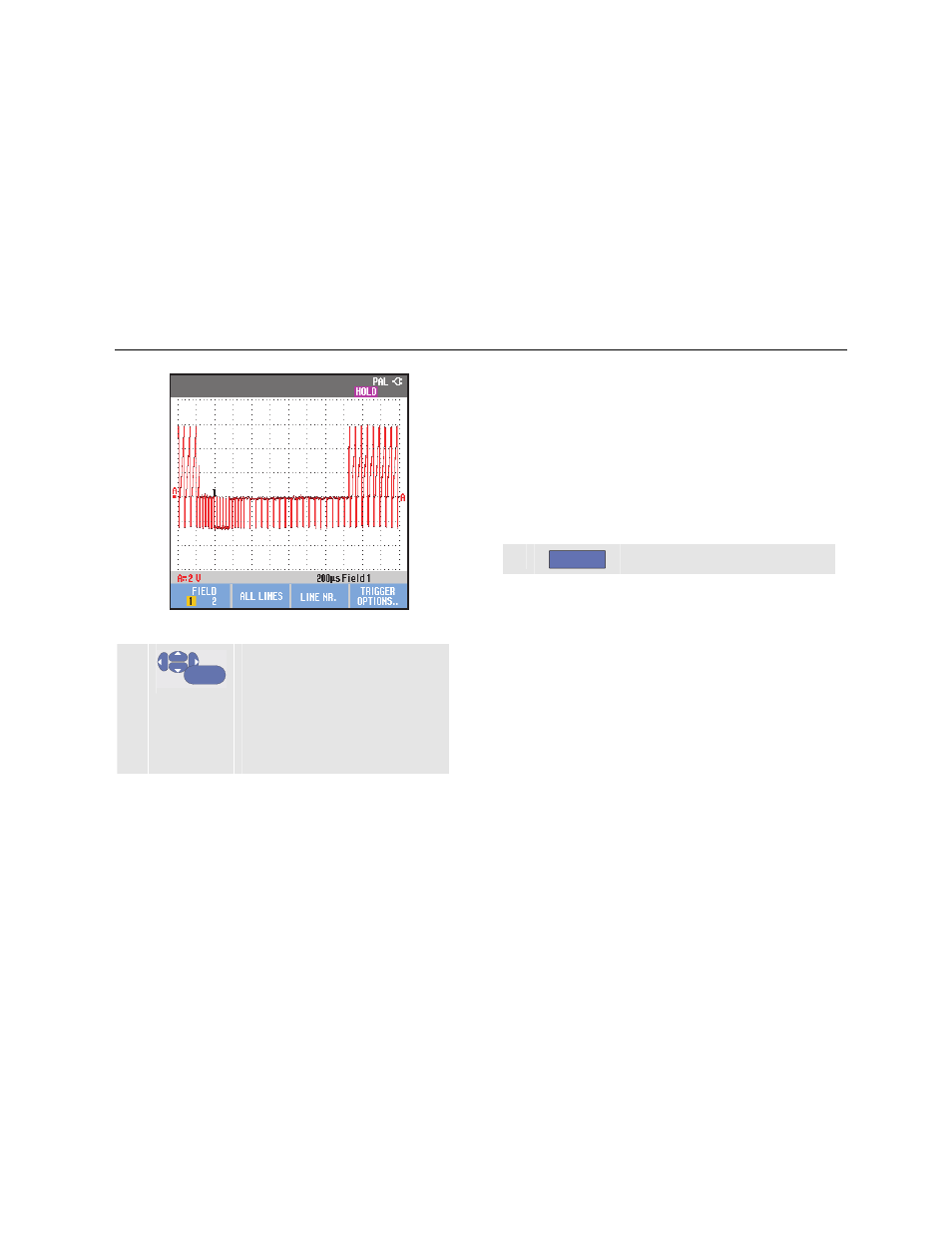

Figure 32. Mesurer des signaux vidéo entrelacés
6
ENTER
Sélectionnez une norme vidéo ou
Non interlaced… et revenez en
arrière.
Si vous sélectionnez « Non
interlaced », un menu de
sélection de fréquence de
balayage s'ouvre.
Le niveau de déclenchement et la pente sont maintenant
fixés.
Vérifiez que les marquages de touche au bas de l'écran
ont été modifiés pour permettre une nouvelle sélection de
réglages spécifiques de déclenchement vidéo.
Déclenchement sur les cadres vidéo
Utilisez FIELD 1 ou FIELD 2 pour effectuer un
déclenchement soit sur la première moitié du cadre
(impaire), soit sur la seconde moitié (paire). Pour un
déclenchement sur la deuxième moitié du cadre, procédez
comme suit :
7
F1
Choisissez FIELD 2.
La partie du signal correspondant au champ pair est
affichée à l'écran.
