Effectuer des mesures du temps de montée
Pour mesurer le temps de montée, procédez de la
manière suivante :
1
CURSOR
A partir du mode oscilloscope,
affichez les marquages des
touches curseurs.
2
F1
Appuyez sur cette touche pour
sélectionner .
3
F4
En cas de traces multiples,
sélectionnez la trace requise A,
B, C, D ou M (si une fonction
mathématique est active).
4
F3
Sélectionnez le mode MANUAL
ou AUTO (ce mode effectue
automatiquement les étapes
5 à 7).
5
Déplacez le curseur supérieur
jusqu'à 100 % de la hauteur de la
trace. Un marqueur est affiché à
90 %.
6
F2
Sélectionnez l'autre curseur.
7
Déplacez le curseur inférieur
jusqu'à 0 % de la hauteur de la
trace. Un marqueur est affiché à
10 %.
Le relevé indique le temps de montée entre 10 % et 90 %
de l'amplitude de la trace.

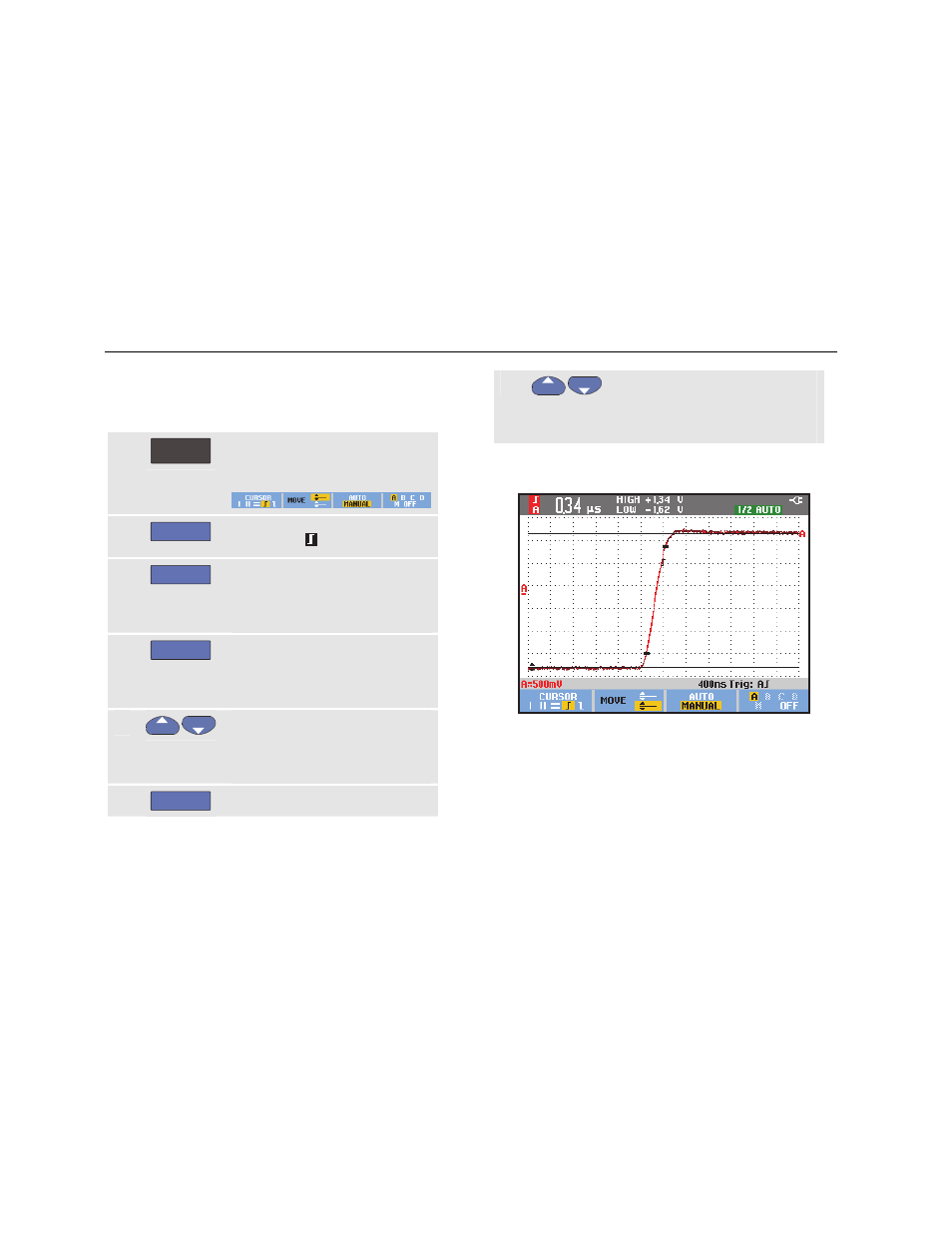

Figure 27. Mesure du temps de montée
