190M Series Medical ScopeMeter
Mode d'emploi
96
• Sécurité supplémentaire. Puisque les communs ne
sont pas directement connectés, le risque de causer
des courts-circuits lors de la mesure de signaux
multiples est fortement réduit.
• Sécurité supplémentaire. Lorsqu'on effectue des
mesures dans des systèmes à terres multiples, les
courants de terre induits sont maintenus au minimum.
Puisque les références ne sont pas connectées ensemble
à l'intérieur de l'outil de diagnostic, chaque référence des
entrées utilisées doit être connectée à une tension de
référence.
Les entrées flottantes isolées indépendantes sont toujours
couplées par une capacité parasite. Cela peut apparaître
entre les références d'entrée et l'environnement, et entre
les références d'entrée mutuelles (voir Figure 39). Pour
cette raison, vous devrez connecter les références à une
terre de système ou à une autre tension stable. Si la
référence d'une entrée est connectée à un signal à vitesse
élevée et/ou à tension élevée, veillez toujours à une
éventuelle capacité parasite. (Voir Figure 39, Figure 41,
Figure 42 et Figure 43.)
Remarque
Les canaux d'entrée sont électriquement isolés
du port USB et de l'entrée de l'adaptateur
secteur.
A
B
C
D

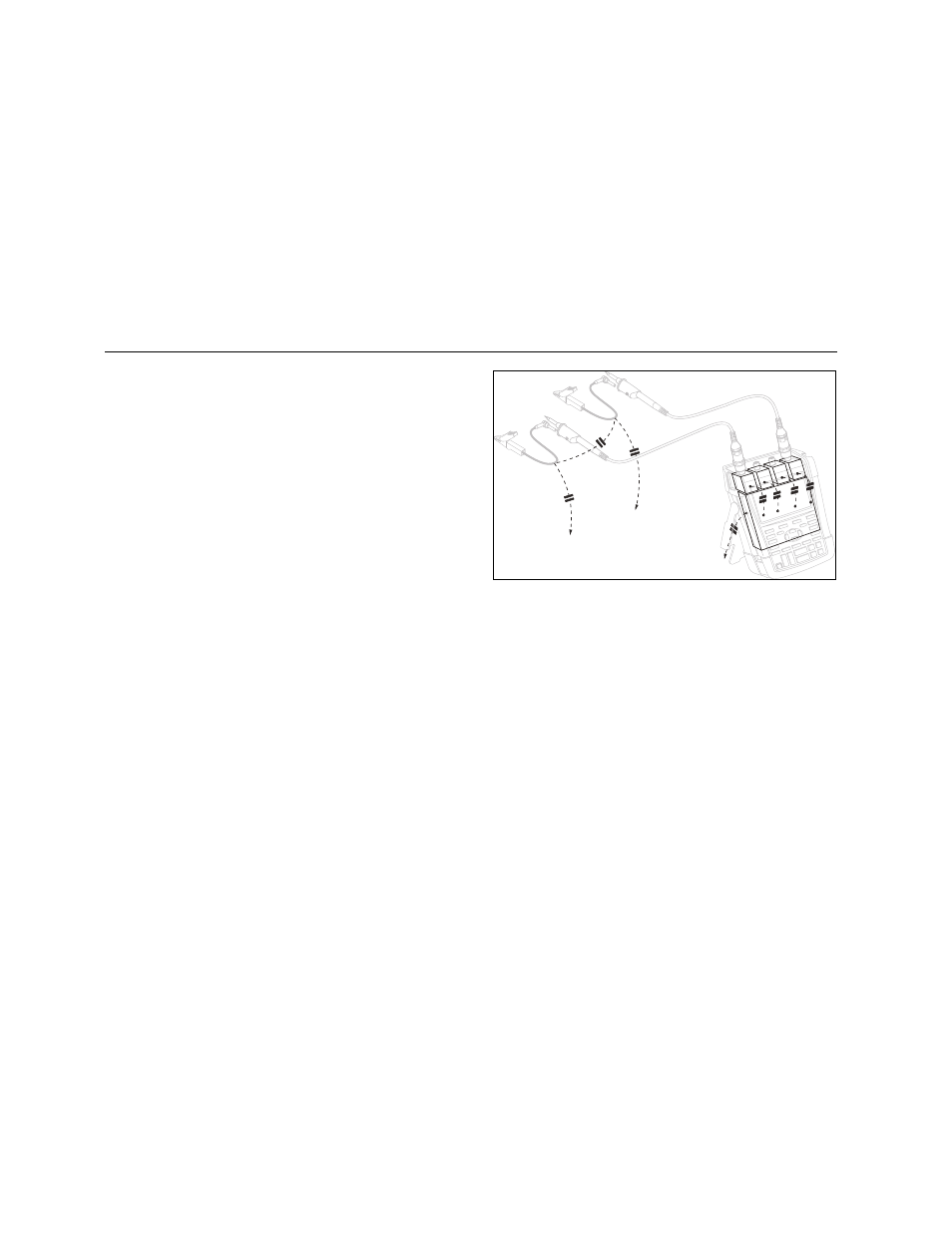

Figure 39. Capacité parasite entre les sondes,
l'instrument et l'environnement
XW Avertissement
Afin de prévenir tout choc électrique, utilisez
toujours le manchon isolant (Fig. 1,
élément e) ou la pointe de sonde lorsque
vous travaillez avec la sonde du cordon de
référence (terre). La tension appliquée au
cordon de référence est également présente
sur le joint de mise à la terre situé près de la
pointe de sonde, voir Figure 40.
