190M Series Medical ScopeMeter
Mode d'emploi
62
L'écran affiche la différence de tension entre les deux
curseurs et la tension aux curseurs. (Voir Figure 25.)
Utilisez les curseurs horizontaux pour mesurer l'amplitude,
la valeur élevée ou faible, ou le dépassement d'une forme
d'onde.
Utilisation des curseurs verticaux sur une forme
d’onde
Pour utiliser les curseurs pour une mesure de temps (T,
1/T), pour une mesure mVs-mAs-mWs, ou pour une
mesure RMS de la section de trace entre les curseurs,
procédez comme suit :
1
CURSOR
A partir du mode oscilloscope,
affichez les marquages des
touches curseurs.
2
F1
Appuyez pour sélectionner
3
F3
Choisissez, par exemple, la
mesure du temps :
T .
4
F4
Choisissez la trace sur laquelle
vous souhaitez placer les
marqueurs :
A , B , C , D o M (fonction
mathématiques).
5
F2
Sélectionnez le curseur de
gauche.
6 Déplacez le curseur de gauche
jusqu'à la position désirée sur la
forme d’onde.
7
F2
Sélectionnez le curseur de droite.

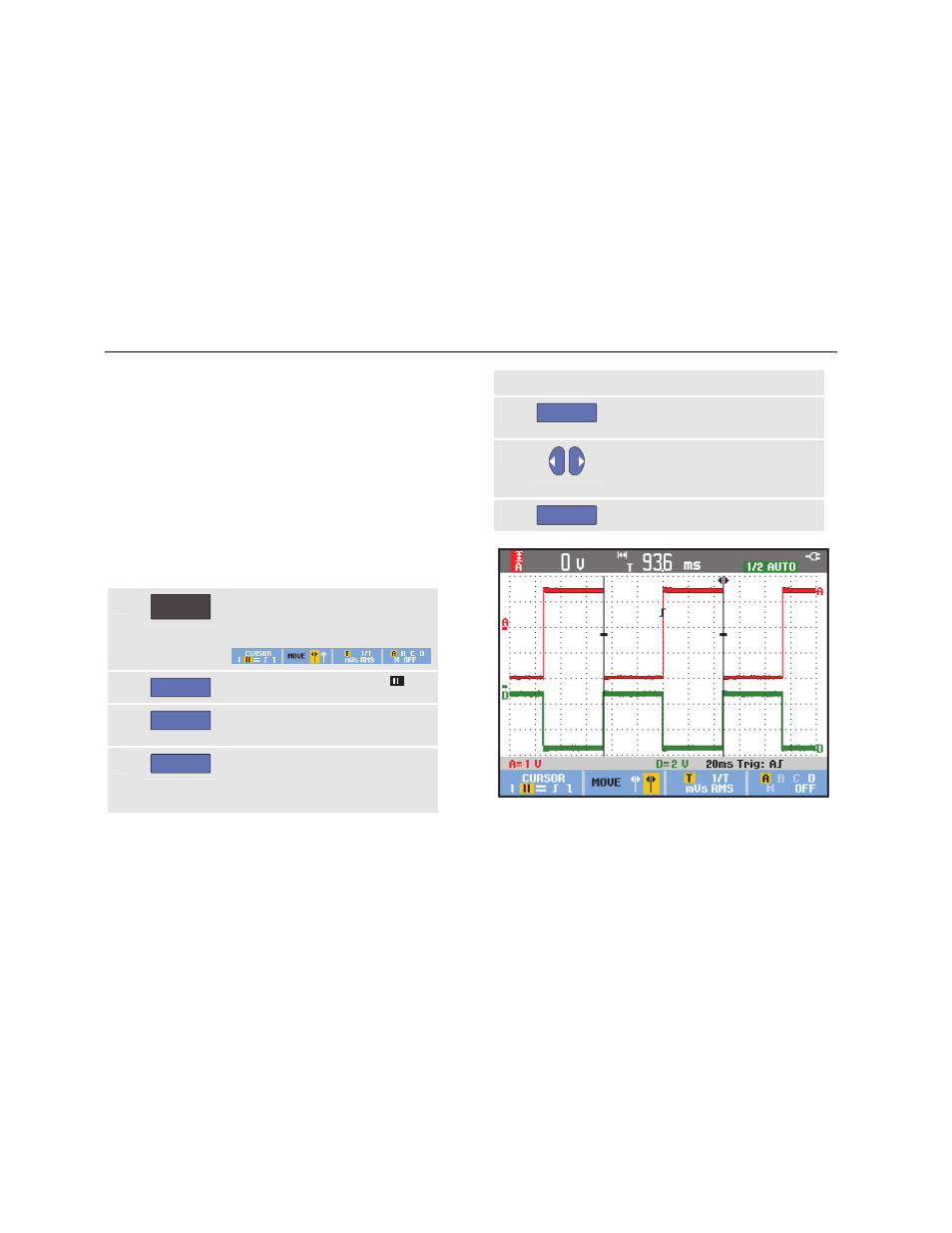

Figure 26. Mesure de temps avec les curseurs
