Utilisation de l'oscilloscope et du multimètre
Acquisition des formes d'onde
1
31

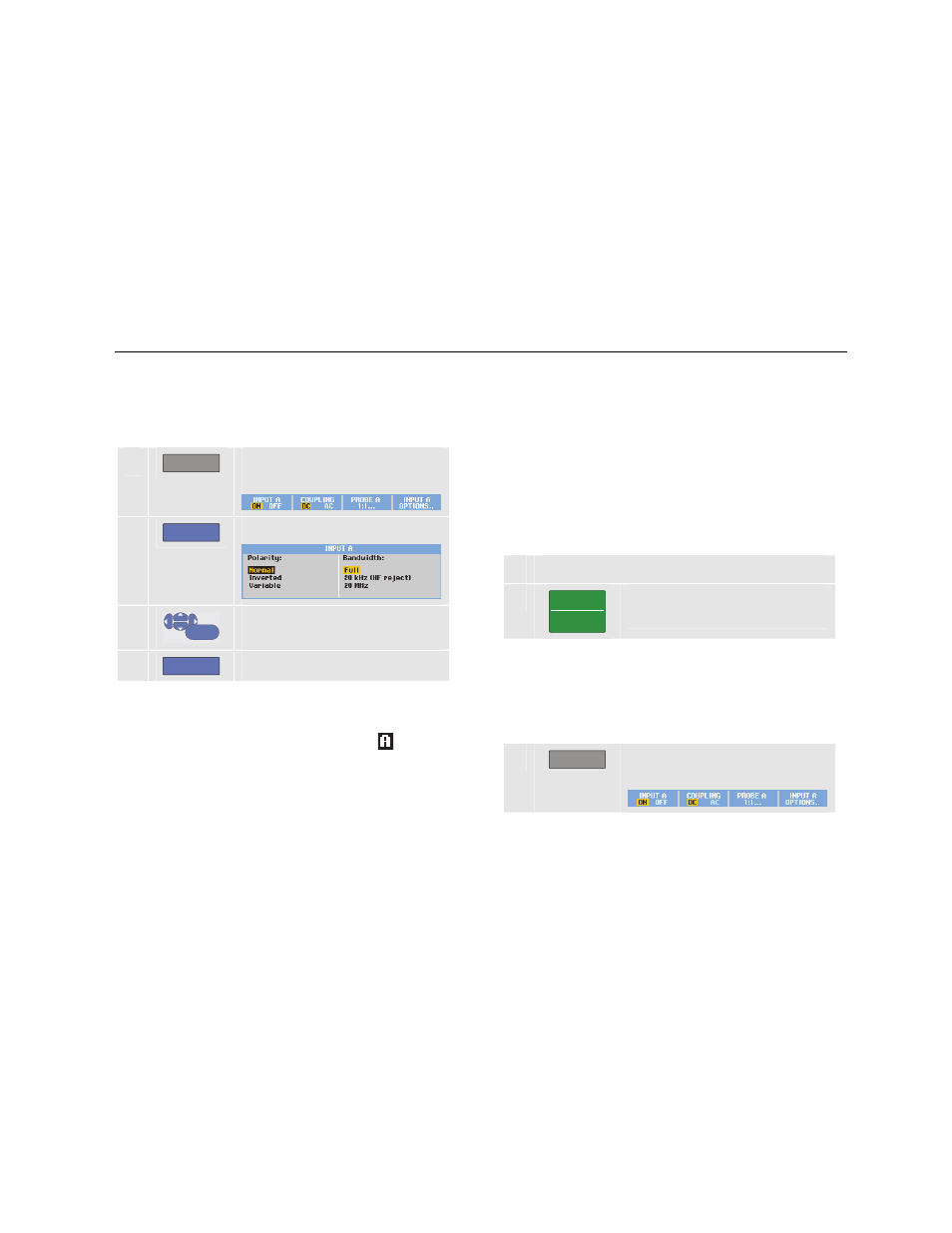

Inversion de la polarité de la forme d'onde
affichée
Pour inverser la forme d'onde de l'entrée A par exemple,
procédez comme suit :
1 A Affichez les marquages de touche
INPUT A .
2 F4 Ouvrez le menu INPUT A .
3
ENTER
Sélectionnez Inverted et validez
votre sélection.
4 F4 Quittez le menu.
Par exemple, une forme d'onde se dirigeant vers le négatif
est affichée comme se dirigeant vers le positif, ce qui peut
fournir une vue plus explicite. Un affichage inversé est
identifié par l'identificateur de trace inversé (
) visible à
droite de la forme d'onde et dans la ligne d'état, en
dessous de la forme d'onde.
Sensibilité d'entrée variable
La sensibilité d'entrée variable vous permet d'ajuster
n'importe quelle sensibilité d'entrée en continu, par
exemple pour régler l'amplitude d'un signal de référence à
exactement 6 divisions.
La sensibilité d'entrée d'une gamme peut être augmentée
jusqu'à 2,5 fois, par exemple entre 10 mV/div et 4 mV/div
dans la gamme 10 mV/div.
Pour utiliser la sensibilité d'entrée variable sur l'entrée A
par exemple, procédez comme suit :
1 Appliquez le signal d'entrée
2
MANUAL
AUTO
Réalisez un Auto Set (AUTO
apparaît en haut de l'écran)
L'Auto Set désactive la sensibilité d'entrée variable. Vous
pouvez alors sélectionner la gamme d'entrée requise.
Souvenez-vous que la sensibilité augmente lorsque vous
commencez à ajuster la sensibilité variable (l'amplitude de
la trace affichée augmente).
3 A Affichez les marquages de touche
INPUT A .
