Utilisation de l'oscilloscope et du multimètre
Acquisition des formes d'onde
1
37
4
ENTER
Sélectionnez On pour afficher la
forme d'onde de référence. Celle-ci
peut être :
- la dernière forme d'onde de
référence utilisée (si elle n'est
pas disponible, aucune forme
d'onde de référence n'apparaît).
- l'enveloppe de forme d'onde si la
fonction Persistance est activée.
Sélectionnez Recall… pour
rappeler une forme d'onde
sauvegardée (ou une enveloppe de
forme d'onde) et l'utiliser comme
référence.
Sélectionnez New… pour ouvrir le
menu
NEW REFERENCE .
Si vous avez sélectionné New…,
continuez à partir de l'étape 5,
sinon, passez à l'étape 6.
5 Sélectionnez la largeur d'une
enveloppe supplémentaire à
ajouter à la forme d'onde
momentanée.
6
ENTER
Stockez la forme d'onde
momentanée et conservez-la pour
référence. L'affichage montre
également la forme d'onde réelle.
Pour rappeler une forme d'onde sauvegardée et l'utiliser
comme référence, référez-vous au chapitre 5 « Rappeler
des écrans avec les réglages associés ».

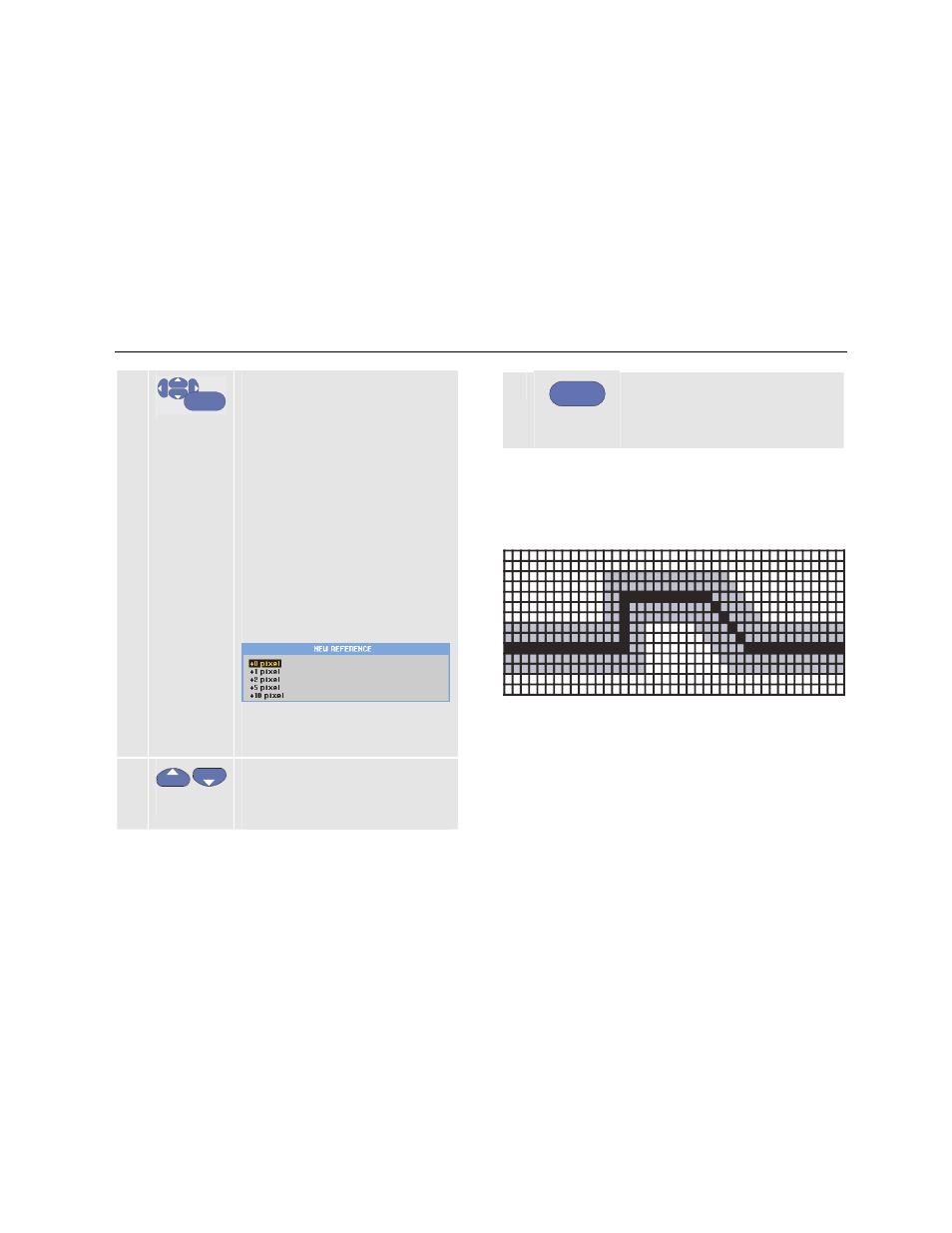

Une forme d'onde de référence avec une enveloppe
supplémentaire de
± 2 pixels peut être par exemple :
pixels noirs : forme d'onde de base
pixels gris : ενϖελοππε δε ± 2 pixels
1 pixel vertical sur l'affichage mesure 0,04 x gamme/div
1 pixel horizontal sur l'affichage mesure 0,0333 x
gamme/div.
