190M Series Medical ScopeMeter
Mode d'emploi
68
En cas de délai de déclenchement, l'état au bas de l'écran
se modifiera. Par exemple :
Ceci signifie que l'entrée A est utilisée comme source de
déclenchement avec une pente positive. Les 500,0 ms
indiquent le délai (positif) entre le point de déclenchement
et l'affichage de la forme d'onde.
Si un signal de déclenchement valide est repéré, la touche
de déclenchement s'allume et les paramètres de
déclenchement apparaissent en noir.
Si aucun signal de déclenchement n'est repéré, les
paramètres de déclenchement apparaissent en gris et la
touche est éteinte.

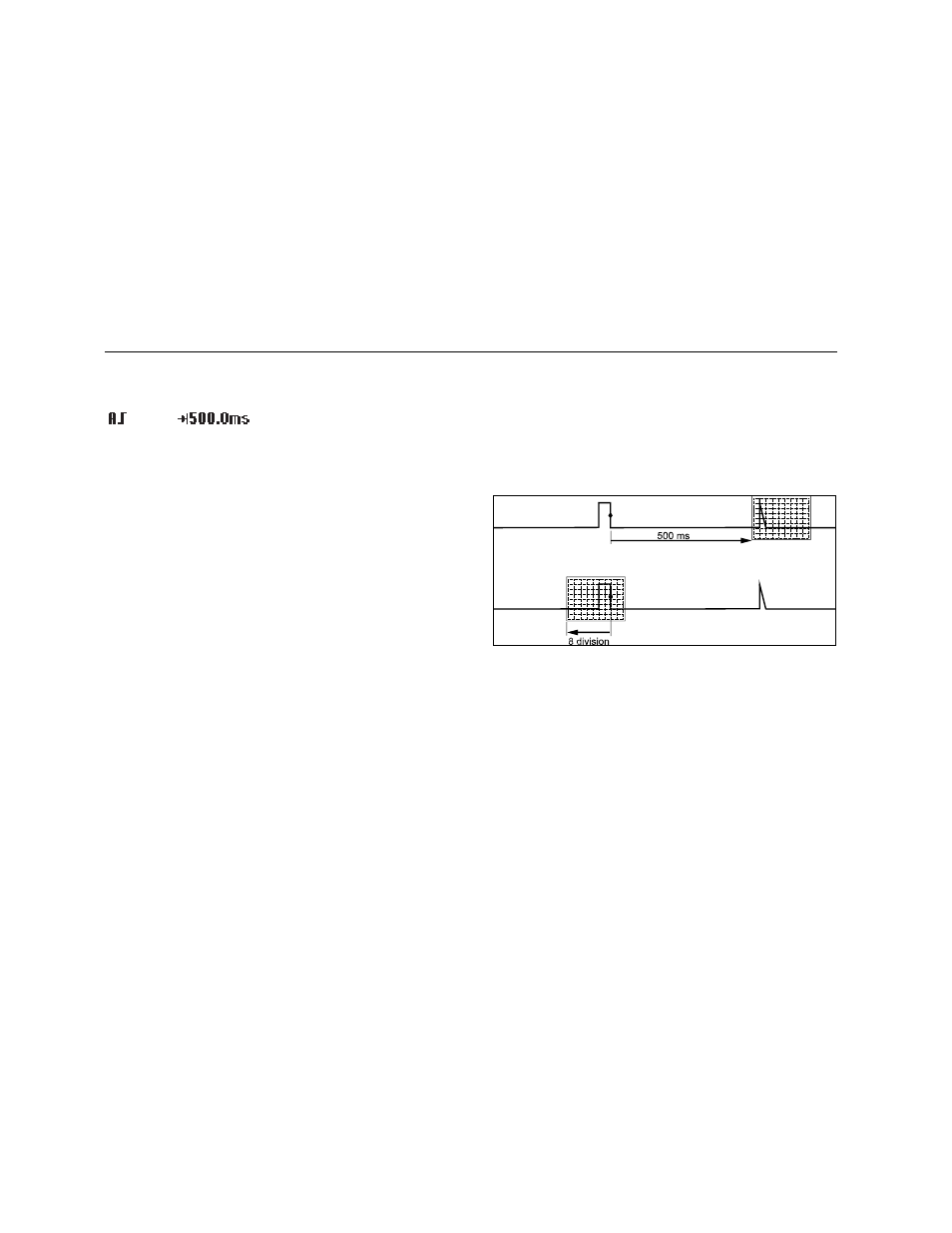

Figure 29. Délai de déclenchement ou vue de pré-
déclenchement
La Figure 29 montre un exemple de délai de
déclenchement de 500 ms (en haut) et un exemple de vue
de pré-déclenchement de 8 divisions (en bas).
