Utiliser les fonctions d'enregistrement
Enregistrement de formes d'onde d'oscilloscope dans la mémoire étendue (Scope Record)
2
53
Utilisation de la fonction Scope Record en mode
de balayage unique
Utilisez la fonction d'enregistrement Single Sweep
(balayage unique) pour arrêter automatiquement
l'enregistrement lorsque la mémoire étendue est pleine.

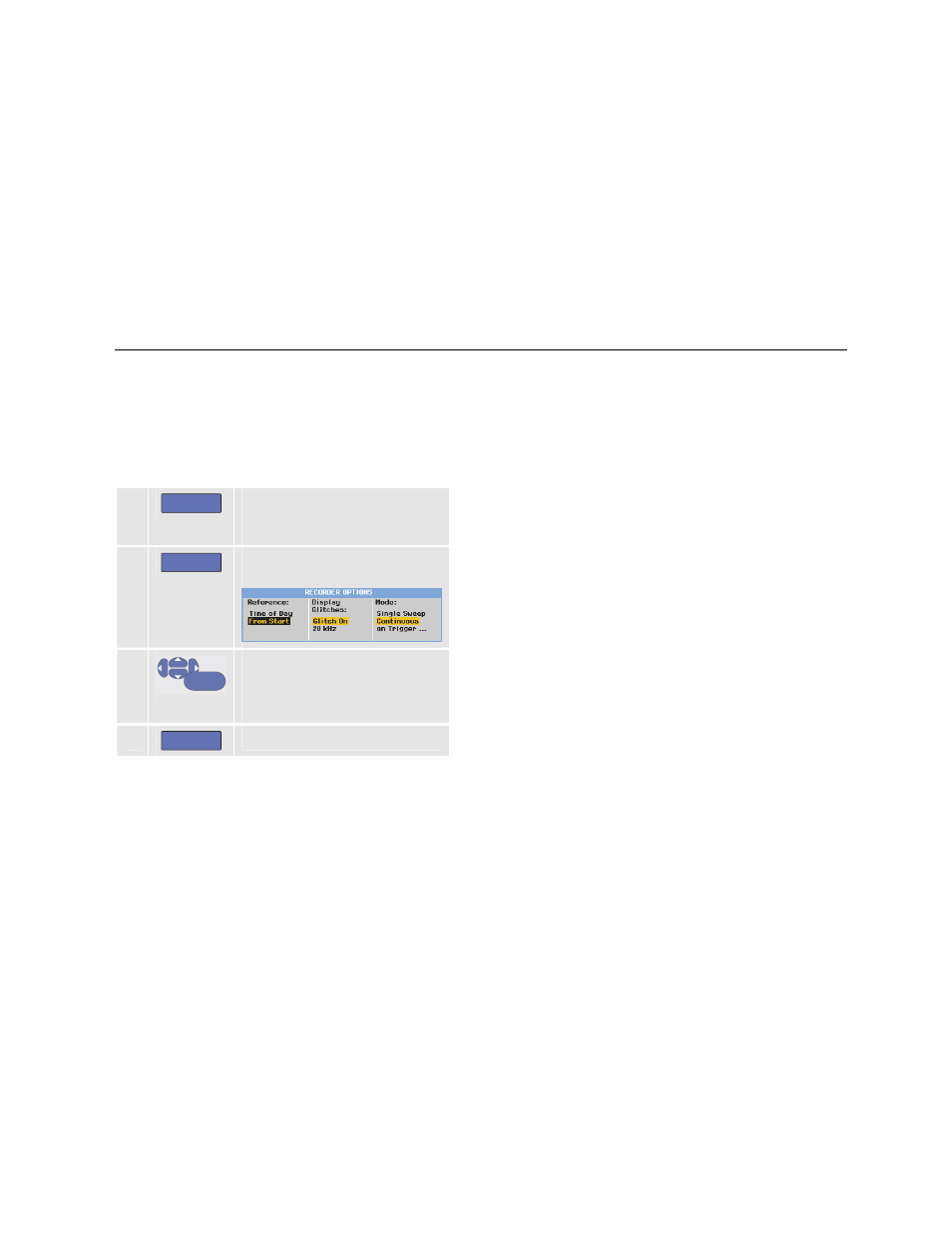

Poursuivez du point 3 de la section précédente :
4
F1
Arrêtez d'enregistrer pour
déverrouiller la touche de fonction
OPTIONS….
5
F2
Ouvrez le menu RECORDER
OPTIONS
6
ENTER
Passez au champ Mode,
sélectionnez Single Sweep et
validez les options
d'enregistrement.
7
F1
Démarrez l'enregistrement.
Utilisation du déclenchement pour démarrer ou
arrêter Scope Record
Pour enregistrer un événement électrique occasionnant un
défaut, il peut être utile de démarrer ou d'arrêter
l'enregistrement sur un signal de déclenchement :
Utilisez « Start on trigger » pour démarrer
l'enregistrement ; celui-ci s'arrête lorsque la mémoire
étendue est pleine
Utilisez « Stop on trigger » pour arrêter l'enregistrement.
Utilisez « Stop when untriggered » pour continuer
l'enregistrement tant qu'un nouveau déclenchement se fait
dans une division en mode « view all ».
Pour les modèles 190M-4, le signal sur l'entrée BNC
sélectionné comme source de déclenchement doit causer
le déclenchement.
Pour les modèles 190M-2, le signal appliqué aux entrées
pour douilles bananes (
EXT TRIGGER (in) ) doit causer le
déclenchement. La source de déclenchement est
automatiquement réglée sur
Ext. (externe).
