Déclenchement sur des formes d'onde
Déclenchement sur les formes d'onde externes (modèle 190M-2)
4
73
7
Réglez le nombre de cycles N
8
Réglez le niveau de déclenchement.
Les traces avec déclenchement sur N-Cycle (N=2) et sans
déclenchement sur N-Cycle sont illustrées sur la
Figure 31.

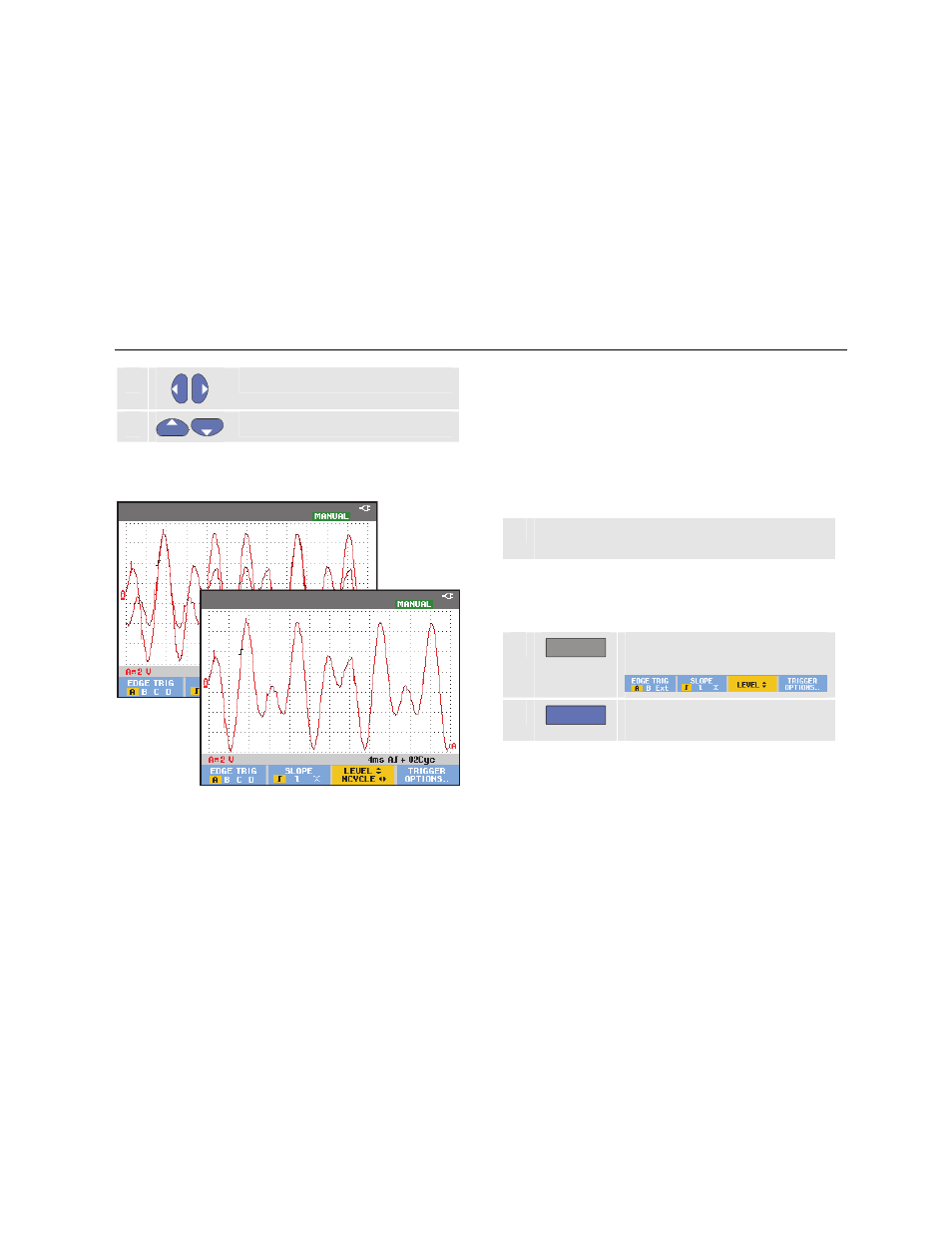

Figure 31. Déclenchement sur N-Cycle
Déclenchement sur les formes d'onde
externes (modèle 190M-2)
Utilisez le déclenchement externe lorsque vous souhaitez
afficher des formes d'onde sur les entrées A et B pendant
que vous déclenchez sur un troisième signal. Vous
pouvez opter pour un déclenchement externe avec
déclenchement automatique ou avec déclenchement sur
les pentes.
1
Fournissez un signal aux entrées rouge et noire
pour douilles bananes de 4 mm.
Dans cet exemple, vous continuez à partir de l'exemple de
déclenchement sur les pentes. Pour choisir un signal
externe comme source de déclenchement, continuez
comme suit :
2
TRIGGER
Affichez les marquages de touche
DÉCLENCHEMENT
(sur les pentes).
3
F1
Sélectionnez le déclenchement
Ext (externe) sur pente.
