Utilisation des fonctions Replay, Zoom et Cursors
Effectuer des mesures de curseurs
3
61
Effectuer des mesures de curseurs
Les curseurs permettent d’effectuer des mesures
numériques très précises sur les formes d’onde. Cela peut
être effectué sur des formes d'onde en cours, sur des
formes d'onde enregistrées et sur des formes d'onde
sauvegardées.
Utilisation des curseurs horizontaux sur une
forme d’onde
Pour utiliser les curseurs sur une mesure de tension,
procédez comme suit :
1
CURSOR
A partir du mode oscilloscope,
affichez les marquages des
touches curseurs.
2
F1
Appuyez sur cette touche pour
sélectionner .
3
F2
Sélectionnez le curseur
supérieur.
4 Déplacez le curseur supérieur
vers la position désirée sur
l’écran.
5
F2
Sélectionnez le curseur inférieur.
6 Déplacez le curseur inférieur vers
la position désirée sur l’écran.
Remarque
Même lorsque les marquages des touches ne
sont pas affichés au bas de l'écran, vous pouvez
toujours utiliser les touches fléchées. Ceci
permet un contrôle total des deux curseurs
pendant que vous voyez tout l'écran.

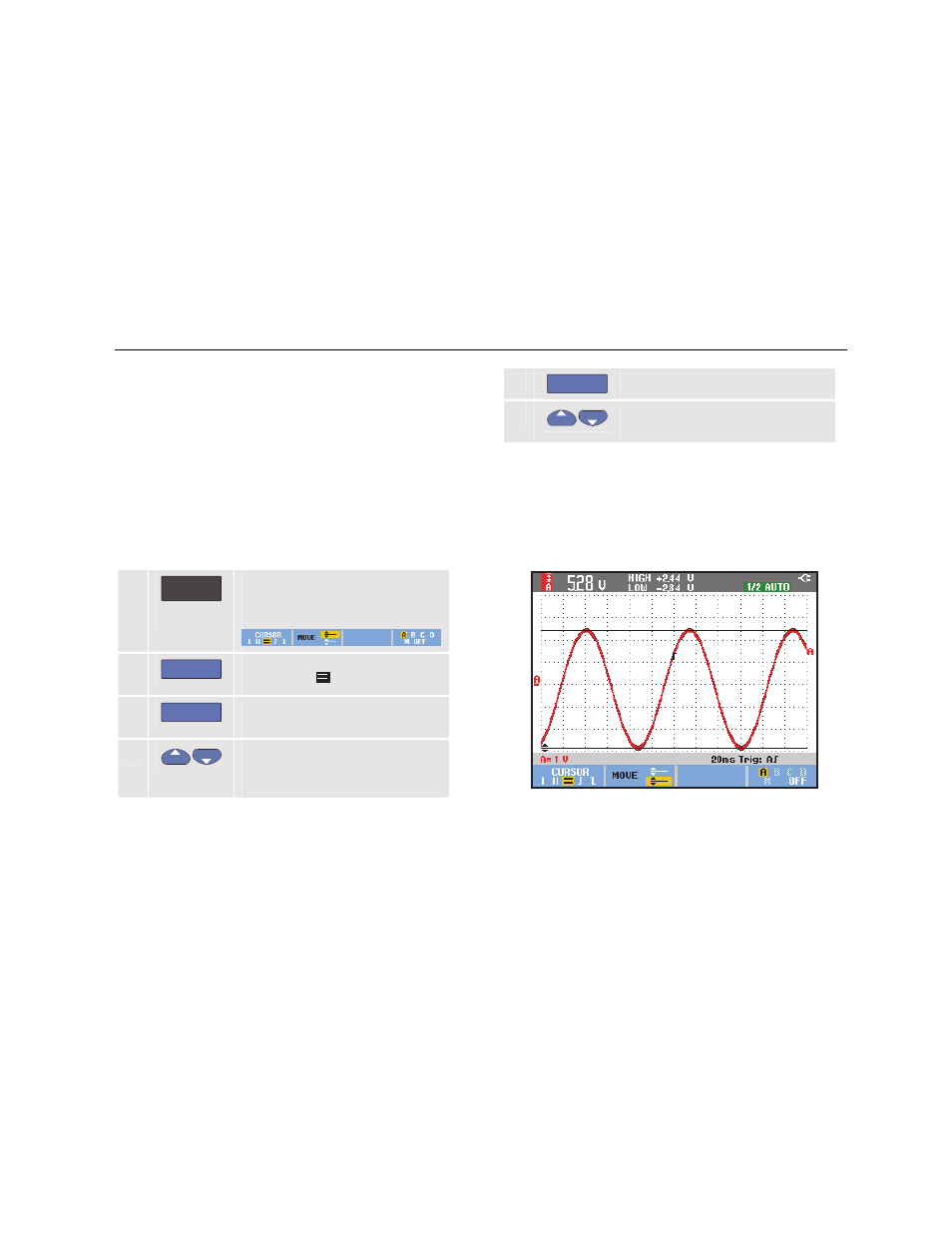

Figure 25. Mesure de tension avec les curseurs
