Utilisation de l'oscilloscope et du multimètre
Effectuer des connexions d'entrée
1
19
Effectuer des connexions d'entrée
Pour effectuer des mesures d'oscilloscope, connectez la
sonde de tension rouge à l'entrée A, la sonde de tension
bleue à l'entrée B, la sonde de tension grise à l'entrée C et
la sonde de tension verte à l'entrée D. Connectez les
cordons courts de terre de chaque sonde à son propre
potentiel de référence (voir Figure 6).
Pour réaliser des mesures en mode multimètre, reportez-
vous à la section correspondante dans ce chapitre.
XW Avertissement
Afin d'éviter un choc électrique, utilisez le
manchon isolant (Figure 1, élément e) si vous
utilisez les sondes sans pointe de sonde ou
ressort de masse.
Remarques
− Pour tirer le meilleur des entrées flottantes
indépendamment isolées et pour éviter les
problèmes dus à une mauvaise utilisation,
lisez le chapitre 6 : « Conseils ».
− Pour une indication précise du signal
mesuré, il est indispensable d'adapter la
sonde au canal d'entrée de l'outil de
diagnostic. Voir la section « Etalonnage des
sondes de tension » au chapitre 7.

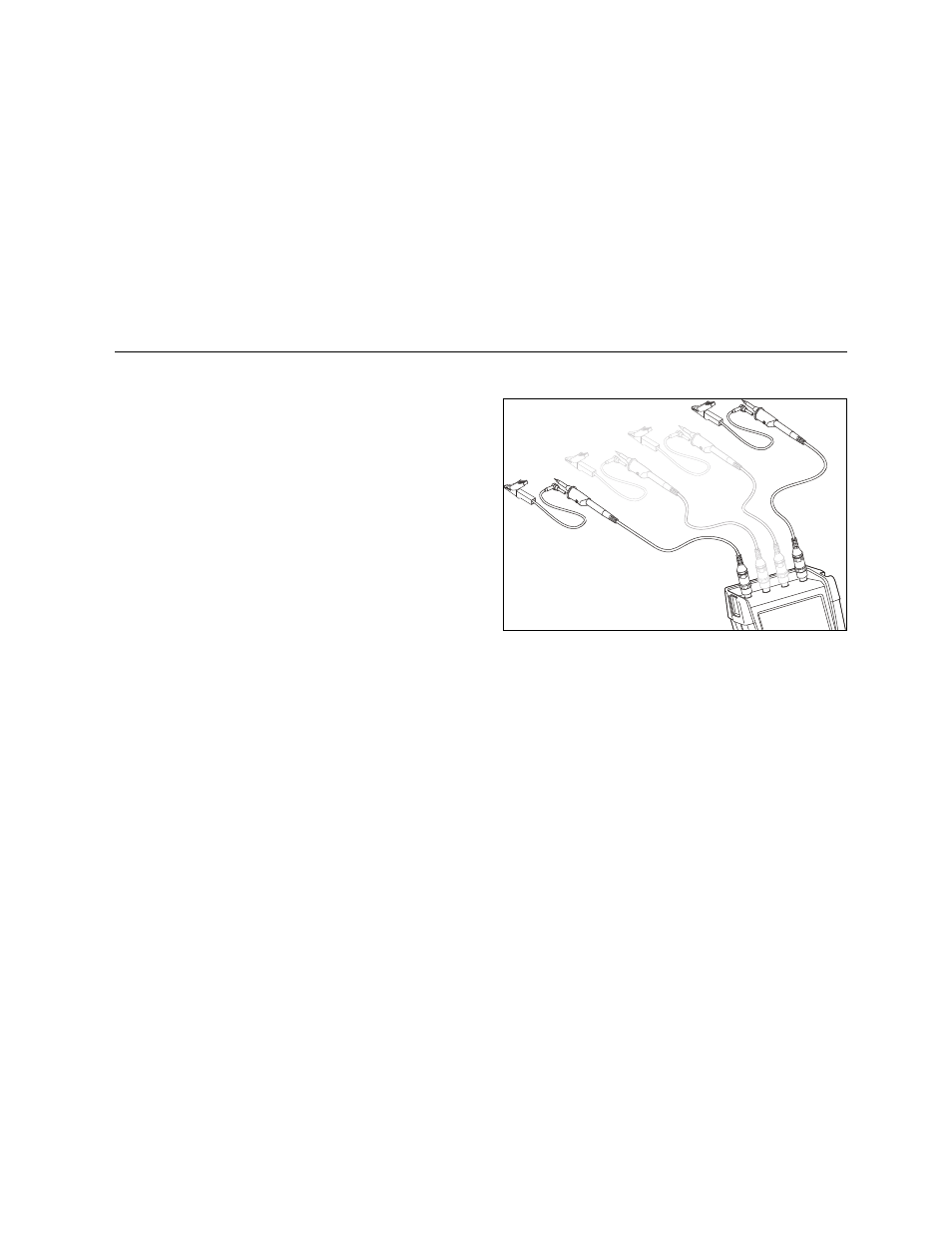

Figure 6. Connexions d'oscilloscope
