Déclenchement sur des formes d'onde
Utilisation du délai de déclenchement ou du pré-déclenchement
4
67

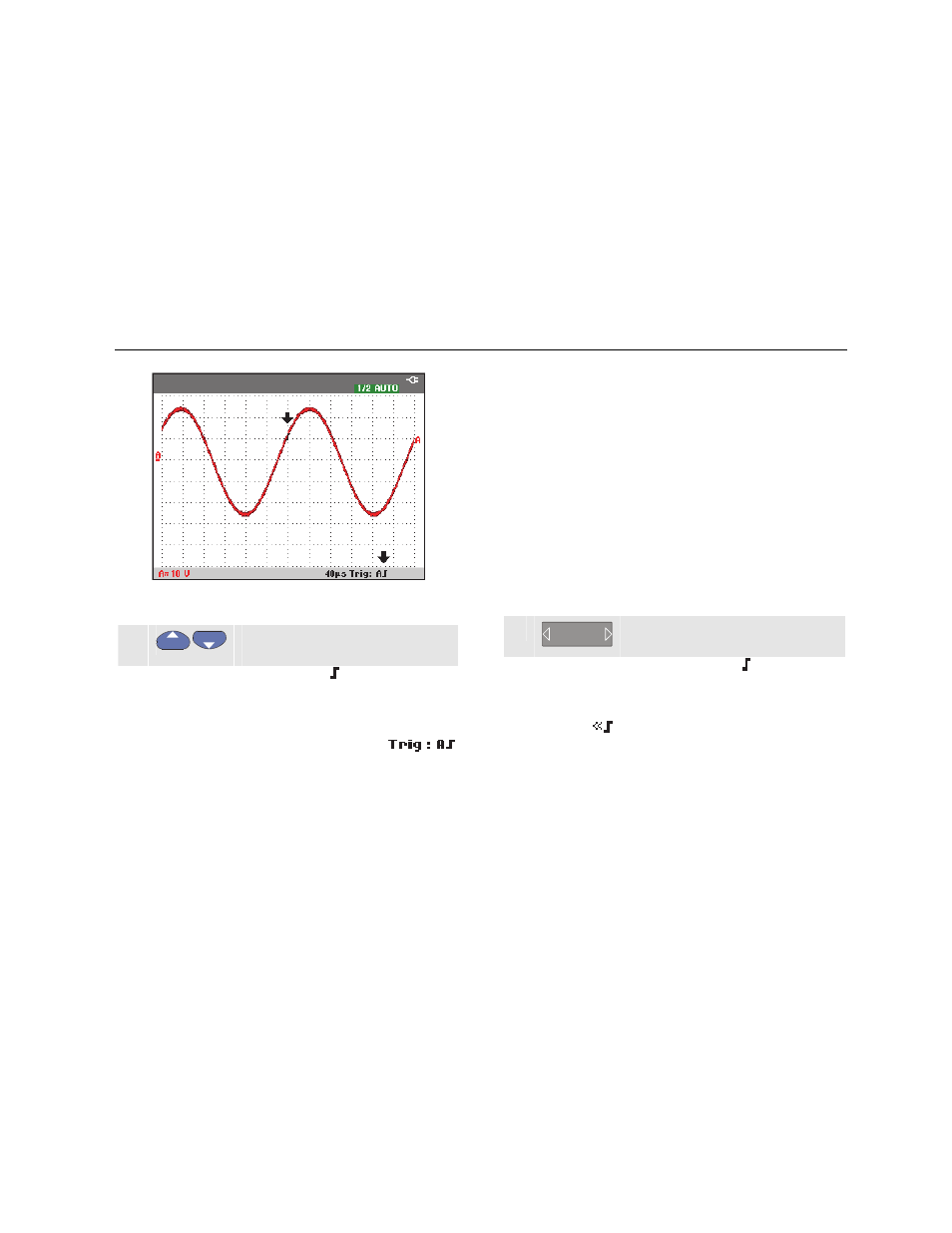

Figure 28. Ecran avec toutes les informations de
déclenchement
4 Réglez le niveau de
déclenchement.
Observez l'icône du déclenchement qui indique la
position de déclenchement, le niveau de déclenchement
et la pente.
Au bas de l'écran sont affichés les paramètres de
déclenchement (voir Figure 28). Par exemple,
signifie que l'entrée A est utilisée comme source de
déclenchement avec une pente positive.
Si un signal de déclenchement valide est repéré, la touche
de déclenchement s'allume et les paramètres de
déclenchement apparaissent en noir.
Si aucun signal de déclenchement n'est repéré, les
paramètres de déclenchement apparaissent en gris et la
touche est éteinte.
Utilisation du délai de déclenchement ou
du pré-déclenchement
Vous pouvez commencer à afficher la forme d'onde un
certain temps avant ou après la détection du point de
déclenchement. Au départ, vous disposez d'un demi écran
(6 divisions) ou vue de pré-déclenchement (délai négatif).
Pour régler le délai de déclenchement, procédez comme
suit :
5
MOVE
Appuyez pour régler le délai de
déclenchement.
Observez que l'icône du déclenchement sur l'écran se
déplace pour afficher la nouvelle position de
déclenchement. Lorsque la position de déclenchement
sort à la gauche de l'écran, l'icône de déclenchement
prend la forme
pour indiquer que vous avez
sélectionné un délai de déclenchement. Le fait de
déplacer l'icône de déclenchement vers la droite de l'écran
vous donne une vue de pré-déclenchement. Ainsi, vous
pouvez voir ce qu'il s'est passé avant l'événement de
déclenchement ou ce qui a causé le déclenchement.
