42
1. Retirer le capuchon rouge de la canalisation de gaz.
2. Raccorder la canalisation de gaz à la sécheuse. Utiliser
un composé d’étanchéité compatible avec le gaz propane.
Si un conduit métallique flexible est utilisé, vérifier qu’il n’est
pas déformé.
Si nécessaire pour une intervention d’entretien ou de
réparation, ouvrir le panneau de plinthe. Utiliser un couteau
à mastic pour appuyer sur le verrou du panneau de plinthe
situé dans les coins supérieurs du panneau de plinthe. Tirer
le panneau de plinthe vers le bas pour l’ouvrir. Le panneau
de plinthe est fixé à la partie inférieure.
Raccordement à la canalisation de gaz
RACCORDEMENT À LA CANALISATION DE GAZ

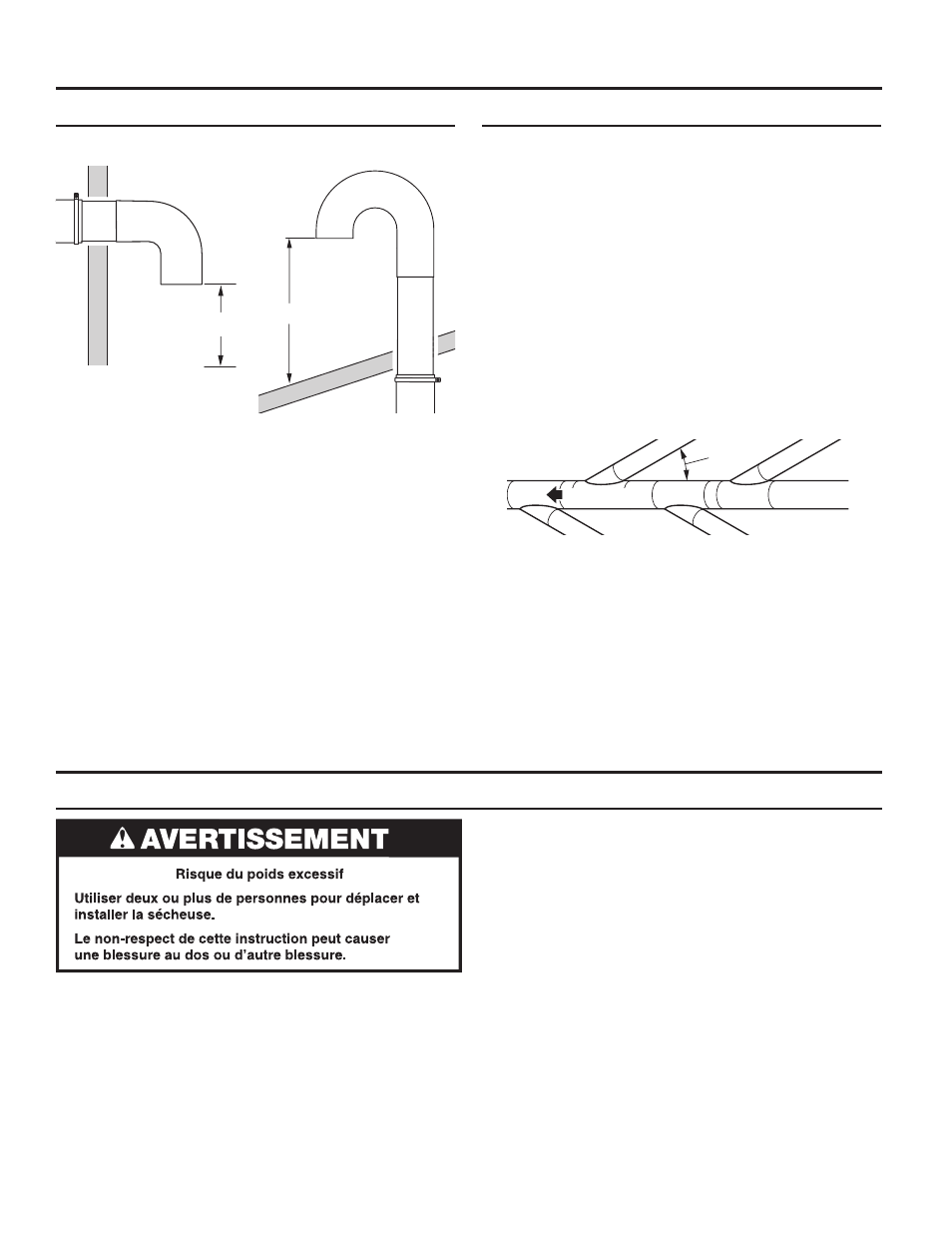

L’extérieur du conduit d’évacuation principal doit comporter
un conduit de déviation orienté vers le bas.
Si le conduit principal monte verticalement à travers le toit
et non à travers le mur, installer un coude de déviation а 180°
а l’extrémité du conduit d’au moins 2 pi (610 mm) au-dessus
de la surface ou du toit.
Le diamètre de l’ouverture dans le toit ou le mur doit être supérieur
de 1⁄2" (13 mm) à celui du conduit. Le conduit doit être centré
dans l’ouverture.
Pour de meilleures performances, ne pas installer de grillage
à l’extrémité de l’évacuation.
12" min.
(305 mm)*
On peut utiliser un conduit principal pour assurer l’évacuation
d’un ensemble de sécheuses. La taille du conduit principal
doit permettre une évacuation de 200 CFM d’air pour chaque
sécheuse. On peut utiliser des filtres à charpie haute capacité
correctement conçus dans le conduit principal s’ils sont inspectés
et nettoyés régulièrement. La pièce dans laquelle se trouvent les
sécheuses doit comporter un système d’air d’appoint au moins
égal au CFM de toutes les sécheuses qui se trouvent dans la
pièce.
Un ensemble clapet anti-retour, référence n°3391910, est
disponible auprès de votre distributeur et doit être installé sur
la ligne d’évacuation de chaque sécheuse pour éviter que l’air
évacué revienne dans les sécheuses et pour maintenir l’évacuation
en équilibre avec le conduit de sortie principal. Des ouvertures
dégagées pour le retour d’air sont nécessaires.
Chaque conduit doit pénétrer dans le conduit principal en direction
du mouvement de circulation de l’air. Les évacuations par l’autre
côté doivent être placées en quinconce (décalées) pour réduire
les interférences avec l’air sortant des autres évacuations en face.
L’inclinaison maximale de chaque conduit qui pénètre dans
le conduit principal ne doit pas dépasser 30°.
Veiller à ce que les ouvertures de passage d’air demeurent
exemptes de vapeurs de solvants de nettoyage à sec. Les vapeurs
sont source de formation de composés acides, dont l’introduction
via les modules de chauffage de la sécheuse peut provoquer la
détérioration de la sécheuse et du linge en cours de séchage.
L’ouverture principale comporte normalement un couvercle
amovible, ce qui permet le nettoyage périodique du circuit
d’extraction.
Si on ne peut pas utiliser de clapet d’évacuation Évacuation pour plusieurs sécheuses
EXIGENCES CONCERNANT L’ÉVACUATION DE LA SÉCHEUSE
24" min.
(610 mm)
* Distance de dégagement
minimale au-dessus d’une
accumulation de neige, de
glace ou de débris tels des feuilles
30˚ max.
air flow Débit d’air
3. Ouvrir le robinet d’arrêt de la canalisation d’arrivée de gaz et
vérifier que la canalisation de gaz à la sécheuse est ouverte.
4. Vérifier tous les raccordements en les badigeonnant d’une
solution de détection des fuites non corrosive approuvée.
L’apparition de bulles indique une fuite. Réparer toute
fuite éventuelle.
