41
12" min.
(305 mm)

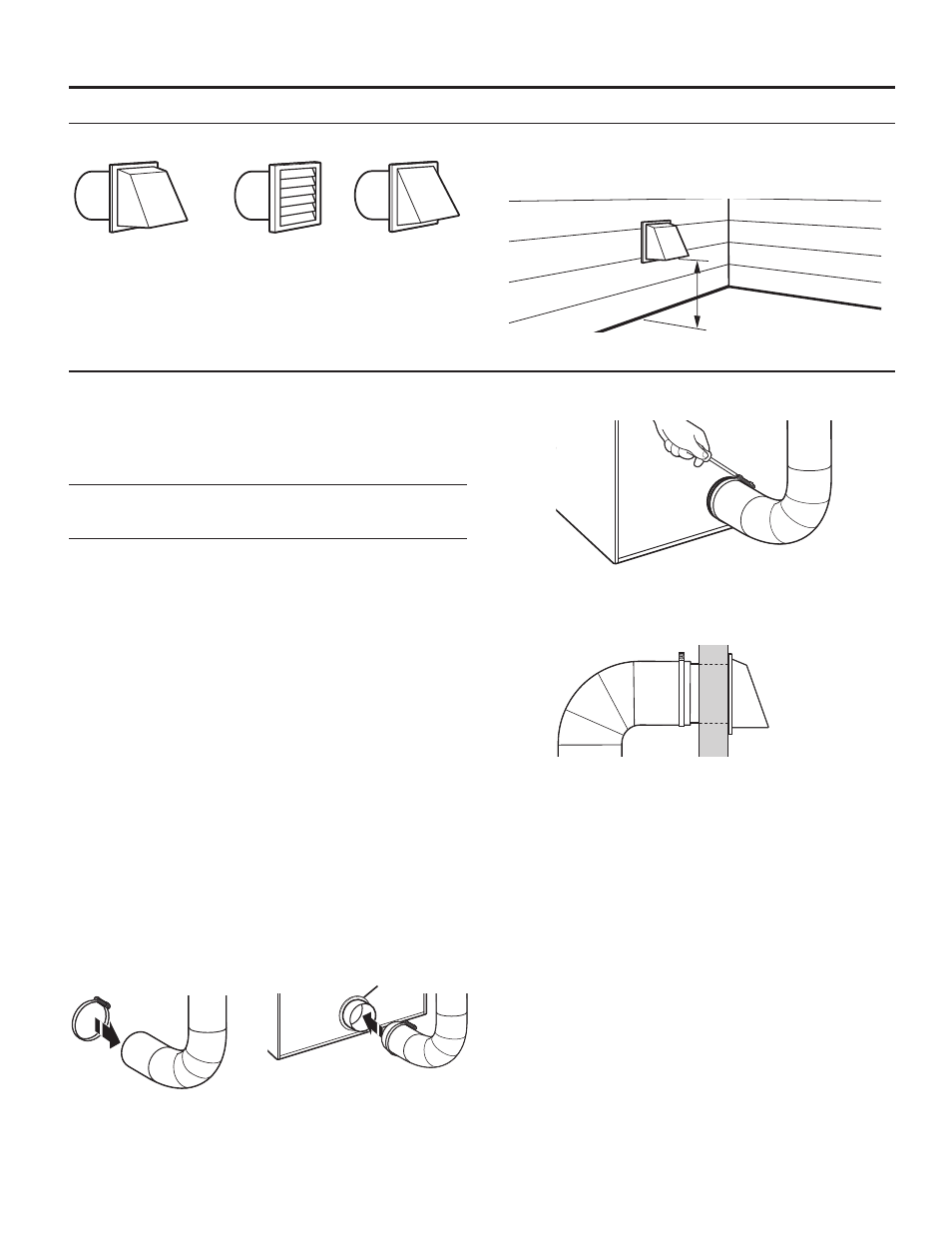

Clapets d’évacuation – Diamètre de 4" (102 mm)
Clapet de type boîte Clapet à persiennes Clapet incliné
Hottes d’extraction
EXIGENCES CONCERNANT L’ÉVACUATION DE LA SÉCHEUSE
Le clapet de décharge doit se trouver à au moins 12" (305 mm)
au-dessus du sol ou de tout autre objet susceptible de se trouver
sur le trajet de l’air humide rejeté (par exemple, fleurs, roches,
buissons ou neige).
Longueur maximale du conduit/raccord
La longueur maximale du système d’évacuation dépend du type
de conduit utilisé, du nombre de coudes et du type de clapet
d’évacuation.
Tableau des systèmes d’évacuation (conduit en métal rigide)
Nbre de
changements
direction à 90°
Clapet de type
de boîte ou à
persiennes Clapet incliné
0 64 pi (19,5 m) 58 pi (17,7 m)
1 54 pi (16,5 m) 48 pi (14,6 m)
2 44 pi (13,4 m) 38 pi (11,6 m)
3 35 pi (10,7 m) 29 pi (8,8 m)
4 27 pi (8,2 m) 21 pi (6,4 m)
Pour les systèmes d’évacuation autres que ceux indiqués dans
le tableau des systèmes d’évacuation, consulter le revendeur de
pièces.
Prévoir un espace suffisant pour la combustion et la ventilation de
l’air. (Vérifier les dispositions des codes et règlements en vigueur).
Voir “Instructions d’installation dans un encastrement” dans les
sections “Exigences de l’emplacement”.
Il est préférable d’utiliser une sortie de hotte de 4" (102 mm).
Cependant, on peut utiliser un clapet d’évacuation de 2 1 ⁄
2
"
(64 mm). Une sortie de 2 1 ⁄
2
" (64 mm) cause davantage de
contre-pression que les autres types d’installation. Pour une
installation permanente, un système d’évacuation fixe est requis.
Raccordement du conduit d’évacuation
1.
Si on utilise le conduit d’évacuation existant, s’assurer qu’il
est propre.
2. À l’aide d’une bride de fixation de 4" (102 mm), relier le conduit
d’évacuation à la bouche d’évacuation de la sécheuse.
REMARQUE : Ne pas enlever le raccord de sortie.
Longueur du système d’évacuation
3. Serrer la bride de serrage de tuyau avec un tournevis Phillips.
4. S’assurer que le conduit d’évacuation est fixé au clapet
d’évacuation à l’aide d’une bride de fixation de 4" (102 mm).
5. Placer la sécheuse à son emplacement final. Ne pas écraser
ni pincer le conduit d’évacuation. Vérifier que la sécheuse est
d’aplomb.
12" mín.
Raccord de sortie
