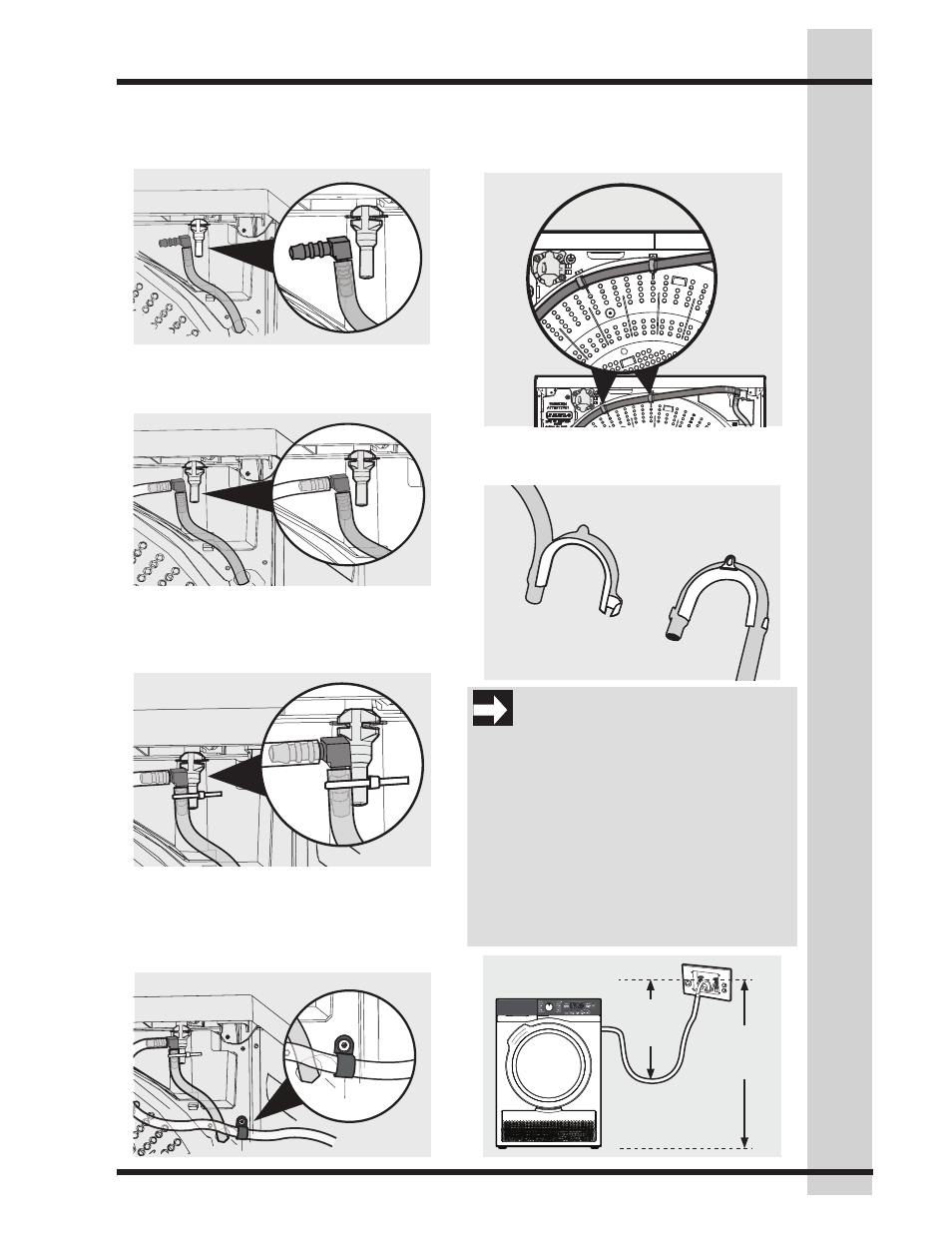

5. Con la brida para cables de plástico
suministrada con el kit, asegure el codo
y los tubos al conector de plástico.
6. Para llevar el tubo de desagüe hacia la
izquierda de la secadora, asegure el tubo
con la abrazadera “P” del kit a la parte
posterior de la secadora con el tornillo del
gabinete que se muestra abajo.
7. Para llevar el tubo de desagüe a la derecha
de la secadora, colóquelo en la parte
posterior de la secadora y encájelo en los
clips en forma de “C” que se muestran abajo.
8. Instale el colgador de la manguera del
kit en el extremo de la manguera e
introdúzcalo en el desagüe.
IMPORTANTE
Siga estas pautas para la correcta
instalación de la manguera de desagüe:
1. La distancia desde la parte inferior de la
caída del tubo de desagüe hasta la parte
superior de la parte más alta del tubo de
desagüe no debe ser superior a 50 cm.
2. Puede ser necesario acortar el tubo de
desagüe con unas tijeras si la caída es
mayor de lo permitido.
3. La ubicación de la altura del desagüe
no debe estar a más de 100 cm (40")
por encima de la parte inferior de las
patas de la secadora.
Instrucciones de instalación
4. Recupere el tubo transparente
suministrado en el kit e instálelo también
en el codo.
MAX
20"
(50 cm) MAX
40"
(100 cm)
3. Recupere el codo de plástico de 90 grados
del kit de instalación del desagüe directo
suministrado con la secadora e instálelo en
el tubo rojo.
13
