Instrucciones de instalación

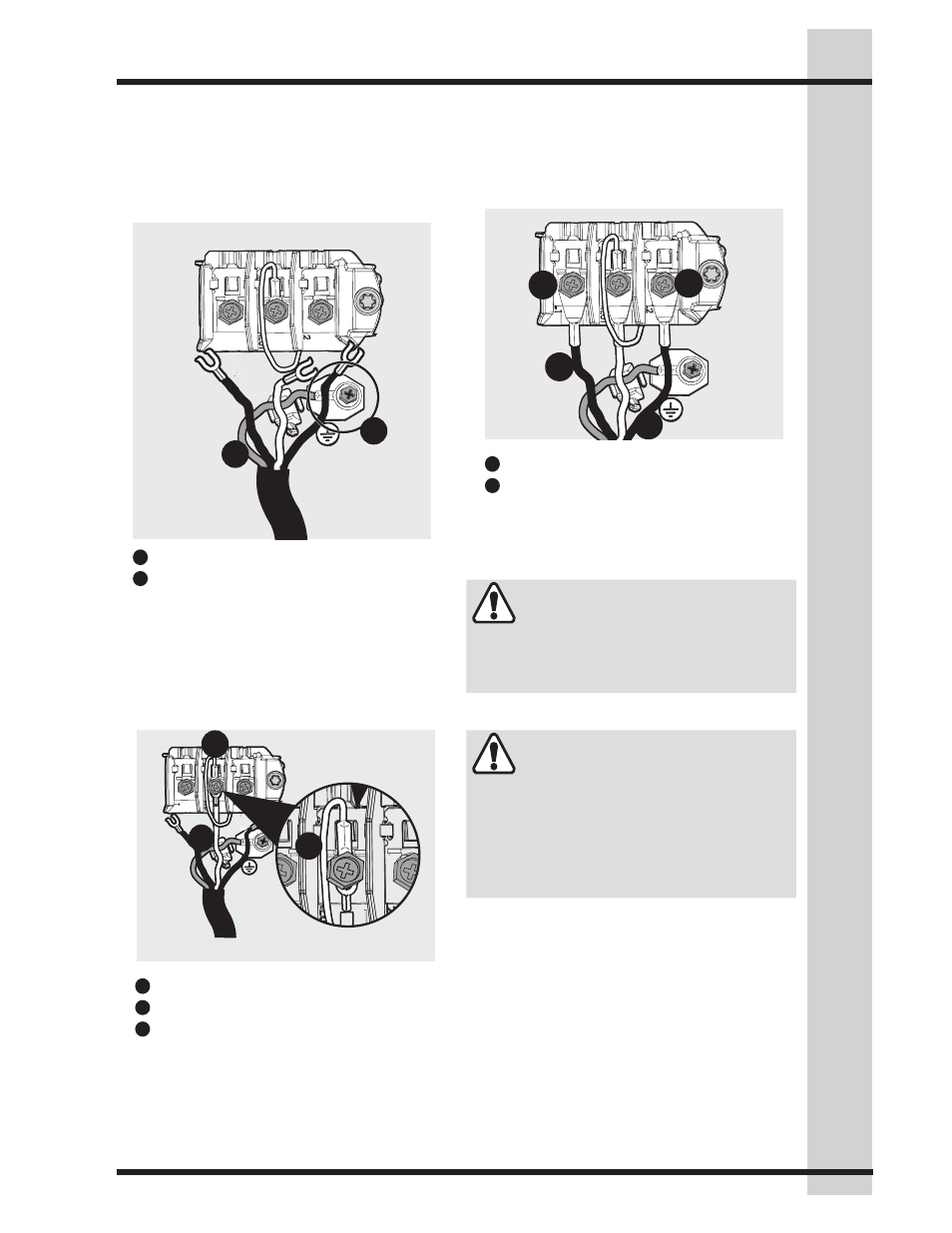

4. Usando un cable de alimentación de
30 amperios DESENCHUFADO y aprobado
por UL, NEMA 14-30 tipo ST o SRDT,
conecte el cable de alimentación de tierra
(VERDE) al gabinete con el tornillo de tierra
(VERDE). Apriete firmemente el tornillo.
5. Mueva el cable del mazo de cables
interno de la secadora (BLANCO)
al bloque de terminales y conéctelo
junto con el conductor del cable de
alimentación neutro (BLANCO) al terminal
central de color PLATA del bloque de
terminales. Apriete firmemente el tornillo.
6. Asegure al exterior los conductores ROJO
y NEGRO del cable de alimentación, los
terminales de color BRONCE del bloque
de terminales. Apriete firmemente los
dos tornillos.
Tornillo VERDE de masa
Cable VERDE de masa
1
1
2
2
Terminal plateado neutro
Mazo de cables BLANCO interno
1
1
2
2
3
Cable BLANCO neutro 3
Terminal de cobre
Cable de alimentación NEGRO o ROJO
1
2
1
2
1
2
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA
No utilice la secadora sin la tapa del terminal
en su lugar. Una tapa del bloque de terminales
correctamente instalada también actúa
como un alivio de tensión adecuado para
el cable de alimentación.
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA
No haga una curva cerrada o engarce el
cableado/conductor en las conexiones.
7. Vuelva a instalar la tapa de acceso al
bloque de terminales.
11
