Instructions d'installation

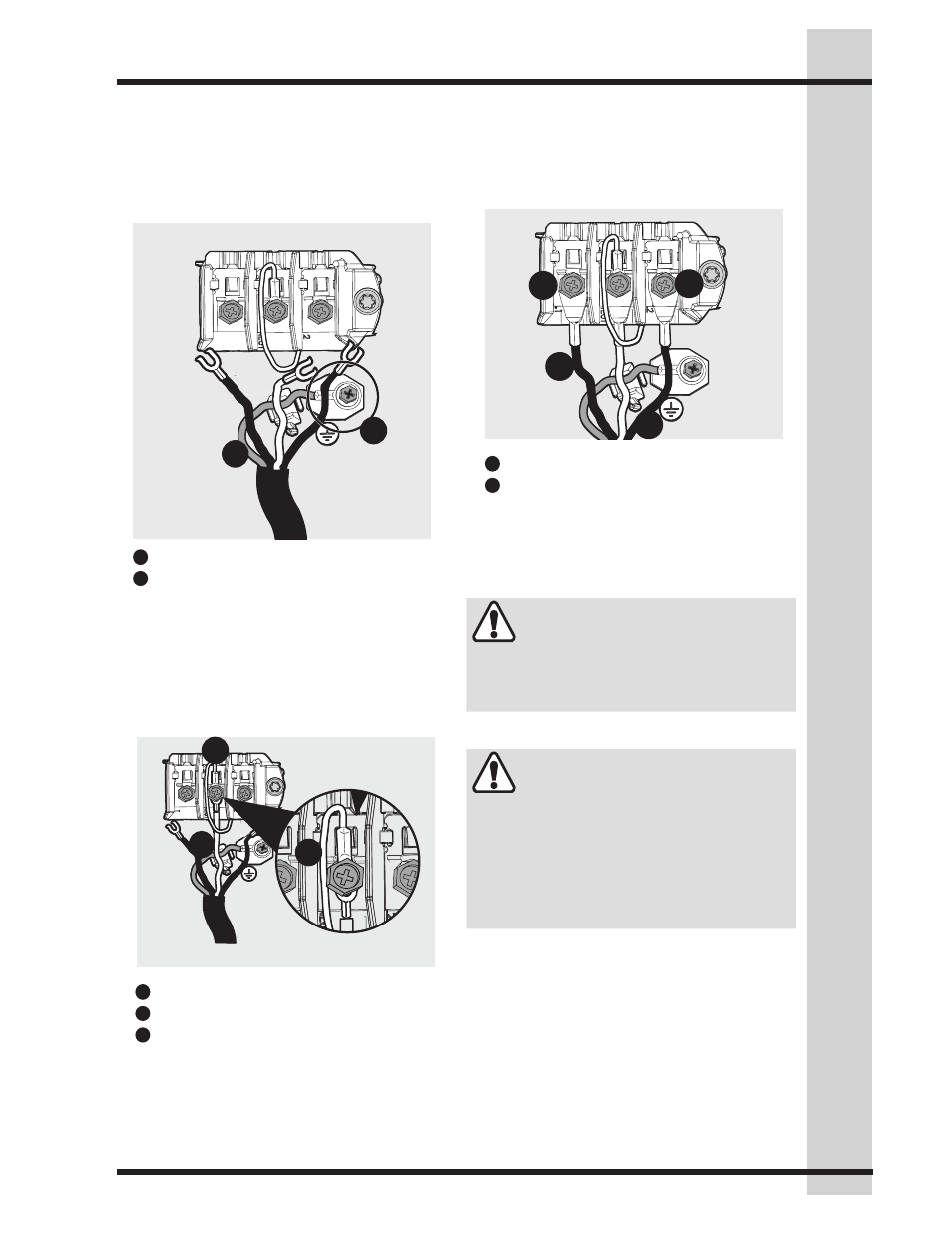

4. En vous servant d'un cordon d'alimentation
30 A homologué UL NEMA 14-30 de type
ST ou SRDT DÉBRANCHÉ, fixez le fil de
terre (VERT) du cordon d'alimentation
au boîtier avec la vis de mise à la terre
(VERTE). Serrez solidement la vis.
5. Déplacez le fil du faisceau interne (BLANC)
de la sécheuse jusqu'au bloc de branche-
ment et fixez-l, avec le fil neutre (BLANC)
du cordon d'alimentation, à la borne
centrale de couleur ARGENT du bloc de
branchement. Serrez solidement la vis.
6. Fixez les fils ROUGE et NOIR du cordon
d'alimentation aux bornes de couleur
LAITON sur le bloc de branchement.
Serrez solidement les deux vis.
Vis de mise à la terre VERTE
Fil de terre VERT
1
1
2
2
Fil neutre argent
Fil BLANC du faisceau interne
1
1
2
2
3
Fil neutre BLANC 3
Borne en laiton
Fil électrique NOIR ou ROUGE
1
2
1
2
1
2
AVERTISSEMENT
RISQUE D'ÉLECTROCUTION
Ne faites pas fonctionner la sécheuse sans le
couvercle d'accès au bloc de branchement.
Un couvercle de bloc de branchement
correctement installé sert également de
dispositif de décharge pour le cordon
d'alimentation.
AVERTISSEMENT
RISQUE D'ÉLECTROCUTION
Prenez soin de ne pas écraser ou courber
abruptement les fils aux raccordements.
7. Remettez le couvercle d'accès au bloc
de branchement en place.
