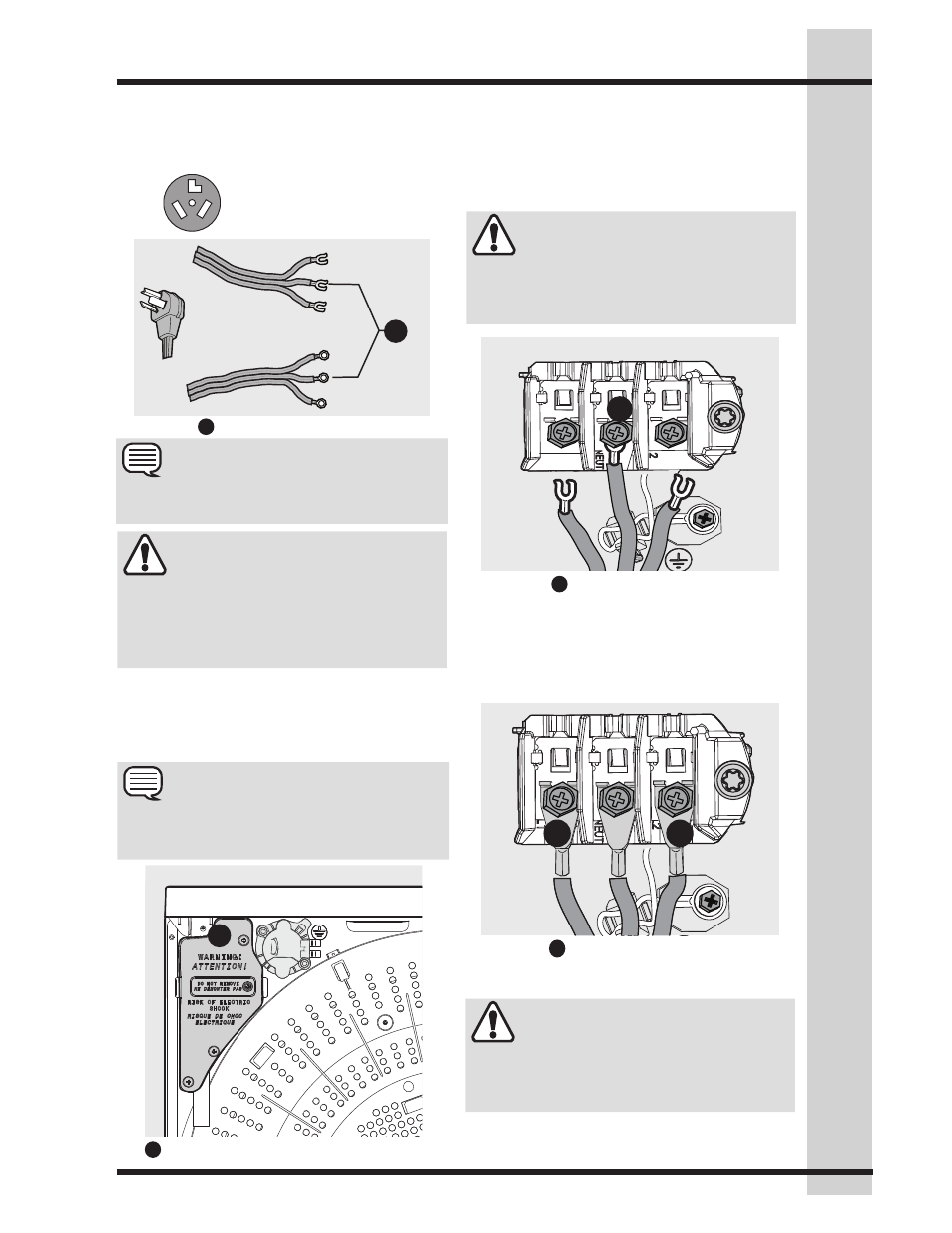

Conexión eléctrica
(excluida Canadá) -
cable de 3 cables
Tomacorriente
de 3 cables
(NEMA tipo 10-30R)
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA
Si no desconecta la fuente de alimentación
eléctrica antes de realizar los trabajos de
mantenimiento, podrían producirse lesiones
personales o incluso mortales.
1. Desconecte la fuente de alimentación
eléctrica del tomacorriente.
2. Retire los tres tornillos que aseguran la tapa de
acceso al bloque de terminales en la esquina
superior de la parte trasera de la secadora.
NOTA
Los tornillos de los terminales se enviaron
desde la fábrica temporalmente fijados dentro
de la tapa de acceso.
Instrucciones de instalación
NOTA
Dos cables mostrados arriba con diferentes
tipos de terminales.
Tapa de acceso al bloque de terminales 1
1
30 AMP
NEMA 10-30
Neutro (cable central) 1
1
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA
No haga una curva cerrada o engarce el
cableado/conductor en las conexiones.
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA
NO mueva la masa interna en un sistema
de 3 cables.
4. Asegure los dos conductores externos
restantes del cable de alimentación a los
terminales externos de color BRONCE del
bloque de terminales. Apriete firmemente
los dos tornillos.
3. Usando un cable de alimentación de
30 amperios DESENCHUFADO y aprobado
por UL, NEMA 10-30 tipo SRDT, conecte el
conductor neutro (cable central) al terminal
central de color PLATA en el bloque de
terminales. Apriete firmemente el tornillo.
Terminal plateado neutro
3
3
Terminales exteriores de cobre
4
4
4
