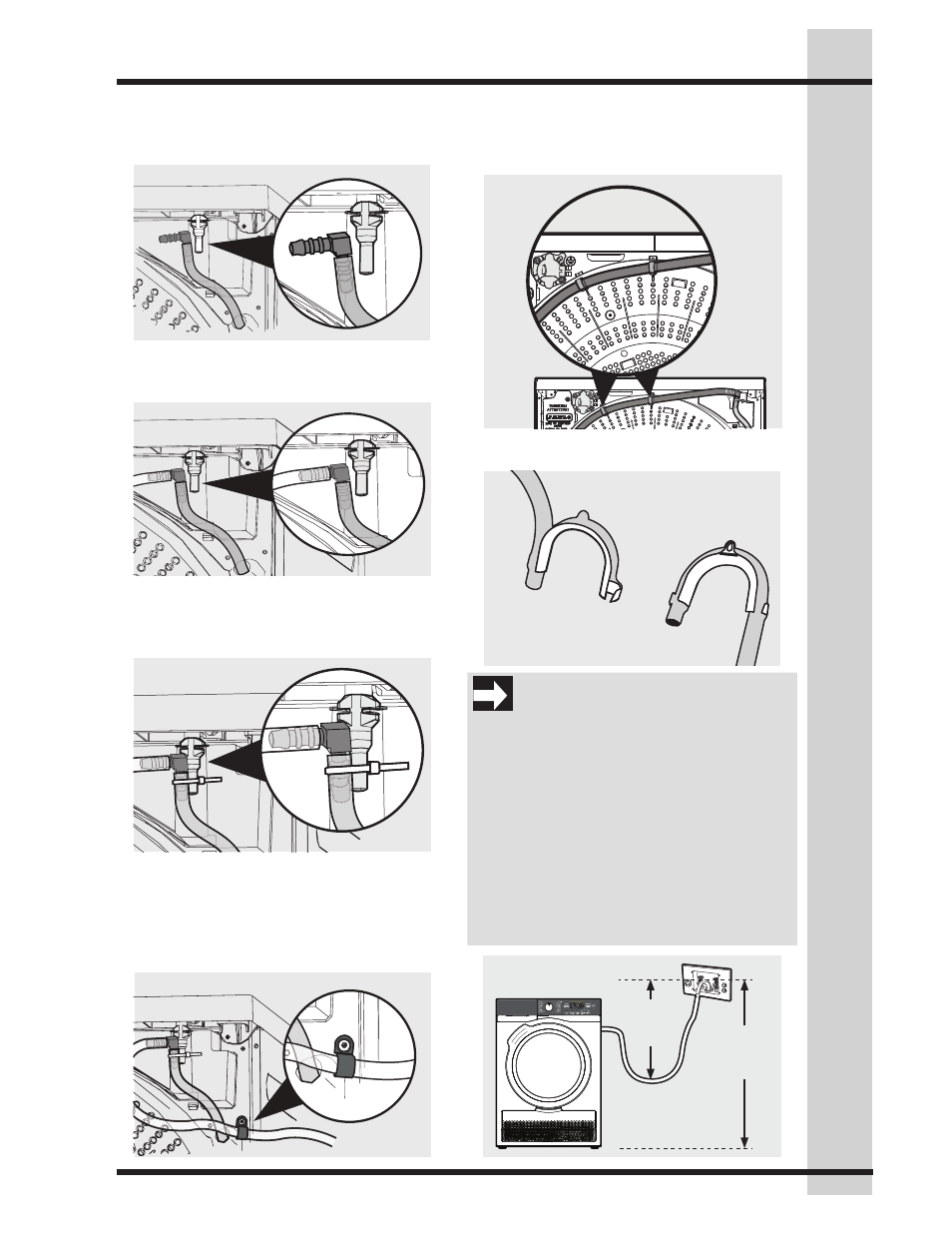

5. À l'aide du collier de serrage en plastique
fourni avec la trousse, fixez le coude et les
tubes au raccord en plastique.
6. Pour acheminer le tube de vidange vers
la gauche de la sécheuse, fixez-le à la
pince « P » de la trousse, à l'arrière de la
sécheuse, au moyen de la vis du boîtier
illustrée ci-dessous.
7. Pour acheminer le tube de vidange vers
la droite de la sécheuse, faites-le passer à
l'arrière de la sécheuse et enclenchez-le dans
les agrafes en C, tel qu'illustré ci-dessous.
8. Installez le support de tuyau de la trousse sur
l'extrémité du tuyau et insérez-le dans le drain.
IMPORTANT
Suivez ces directives pour une installation
correcte du tuyau de vidange :
1. La distance entre le bas de
l'affaissement du tube de vidange et le
haut de la partie la plus élevée du tube
ne doit pas dépasser 50 cm (20 po).
2. Il peut être nécessaire de raccourcir le
tube de vidange avec des ciseaux si
l'affaissement est supérieur à celui prescrit.
3. L'emplacement de la hauteur du drain ne
doit pas se trouver à plus de 100 cm (40 po)
au-dessus du bas des pieds de la sécheuse.
Instructions d'installation
4. Récupérez le tube transparent fourni avec
la trousse et installez-le aussi sur le coude.
MAX
20"
(50 cm) MAX
40"
(100 cm)
3. Récupérez le coude en plastique de 90° de la
trousse de vidange directe fournie avec votre
sécheuse et installez-le sur le tube rouge.
13
