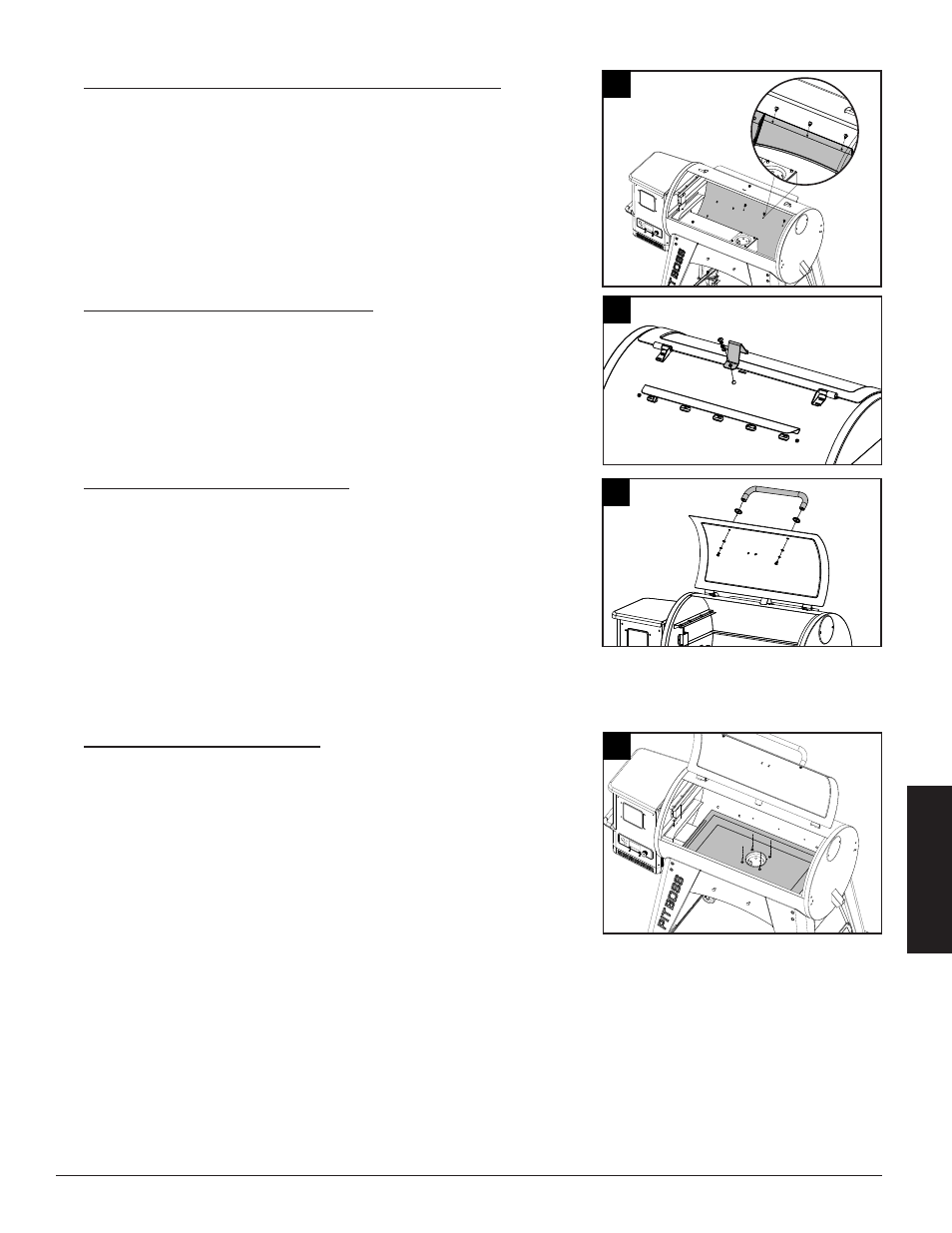

7. SUJECIÓN DE LAS PLACAS DE SOPORTE A LA PARRILLA
Piezas necesarias:
6 x Tornillos (#E)
Instalación:
• Fije cada placa de soporte larga al tambor principal usando tres tornillos.
8. INSTALACIÓN DEL TAPÓN DE LA TAPA
Piezas necesarias:
1 x Tapón de la tapa (#1)
Instalación:
• Fije el tapón de la tapa sobre el tambor principal usando el tornillo
preinstalado en la parte superior del tambor principal.
9. INSTALACIÓN DEL ASA DE LA TAPA
Piezas necesarias:
1 x Asa de la tapa (#2)
2 x Bisel de asa de la tapa (#3)
Instalación:
• Saque los tornillos preinstalados del asa de la tapa. Desde dentro de
la tapa del tambor, coloque un tornillo hasta que sobresalga hacia el
exterior. Añada un bisel al tornillo. A continuación, apriete el tornillo a
mano (desde dentro) en el asa de la tapa. Repita estos pasos en el otro
lado.
10. COLOQUE LA PLACA DIFUSORA
Piezas necesarias:
1 x Placa difusora (#23)
Instalación:
• Vuelva a colocar la placa difusora en el tambor principal.
NOTA: Asegúrese de que los cuatro orificios de la plaza difusora
estén correctamente alineados con los cuatro tornillos del foso del
quemador.
8
1
9 2
3
3
10
23
7
