FRANÇAIS
19
Installation:
• Desserrez les deux vis préinstallées sur le côté du corps principal. Montez
d'abord l'étagère latérale sur les vis, puis fixez les deux vis dévissées en place.
• En passant par le dessous, fixez l'étagère latérale au panneau latéral
du corps principal à l'aide de deux vis, de rondelles de blocage et de
rondelles.
14
25
24
ACB
ACB
15A
15B
15C
22
22
22
13
27
BCA

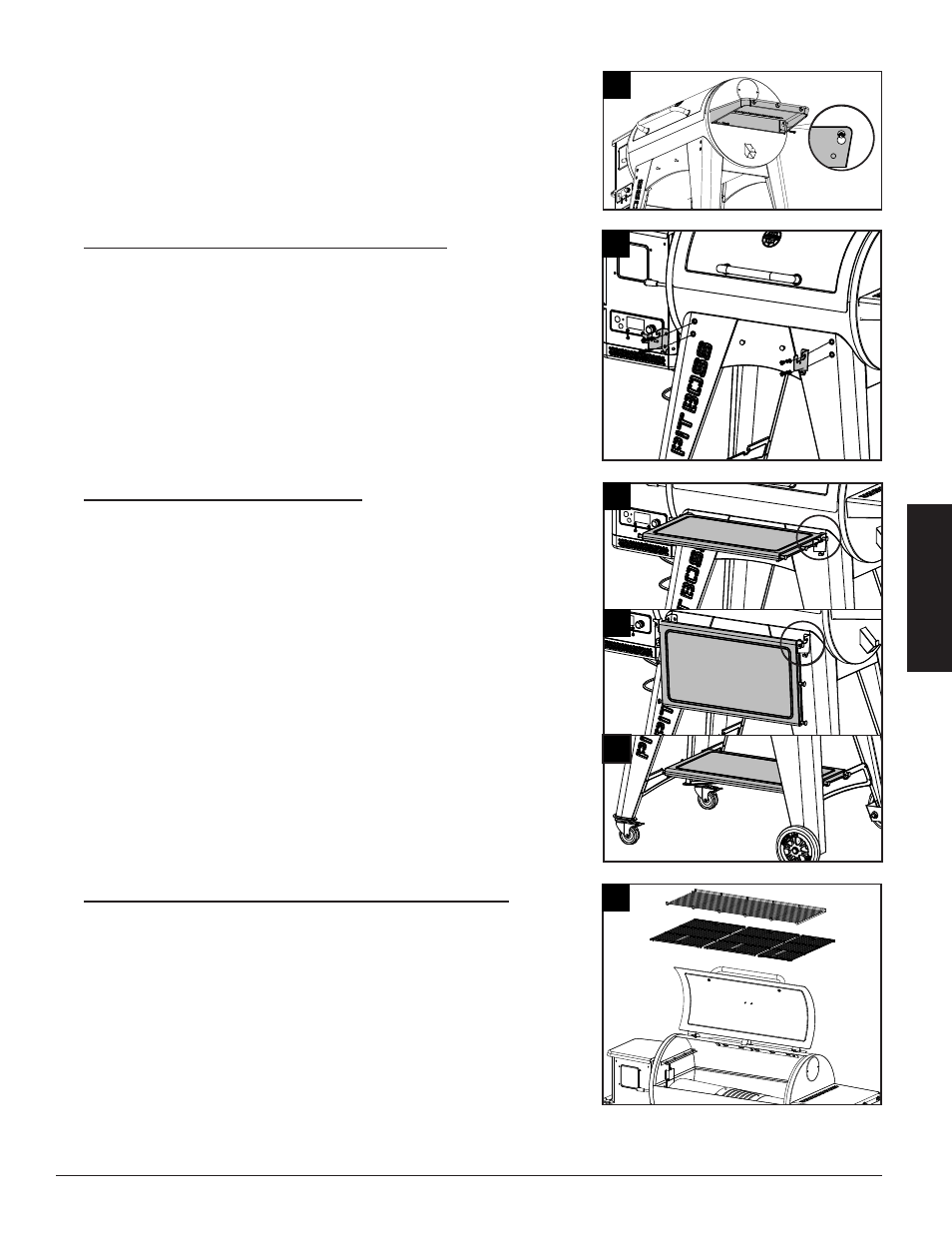

14. FIXATION DES SUPPORTS DE L'ÉTAGÈRE AVANT
Pièces nécessaires :
1 x Support pour étagère avant droit (n° 24)
1 x Support pour étagère avant gauche (n° 25)
4 x Vis (n° A)
4 x Rondelle (n° B)
4 x Rondelle de blocage (n° C)
Installation:
• Fixez chaque support de support d'étagère avant sur le pied de support
avant gauche à l'aide de deux vis, rondelles et rondelles de blocage.
15. INSTALLATION DE L'ÉTAGÈRE AVANT
Pièces nécessaires :
1 x Étagère avant (n° 22)
Installation:
• Placez l'étagère avant sur les supports d'étagère avant. Reportez-vous à
l'illustration 15A montrant une étagère avant dépliée.
• Reportez-vous à l'illustration 15B montrant une étagère avant pliée.
• L'étagère avant peut également être placée sur les plaques de
support inférieures et être utilisée comme plateau inférieur. Consultez
l'illustration 15C.
16. INSTALLATION DES COMPOSANTS DE CUISSON DU GRIL
Pièces nécessaires :
1 x Grille de cuisson A (n° 28)
2 x Grille de cuisson B (n° 29)
1 x Support chauffant (n° 30)
Installation:
• Placez les grilles de cuisson côte à côte, sur le rebord de grille à l'intérieur du
gril principal.
• Placez la grille de cuisson supérieure sur le rebord supérieur à l'intérieur
du gril principal. Le support chauffant se verrouille en place.
16
28
29
29
30
