FRANÇAIS
17

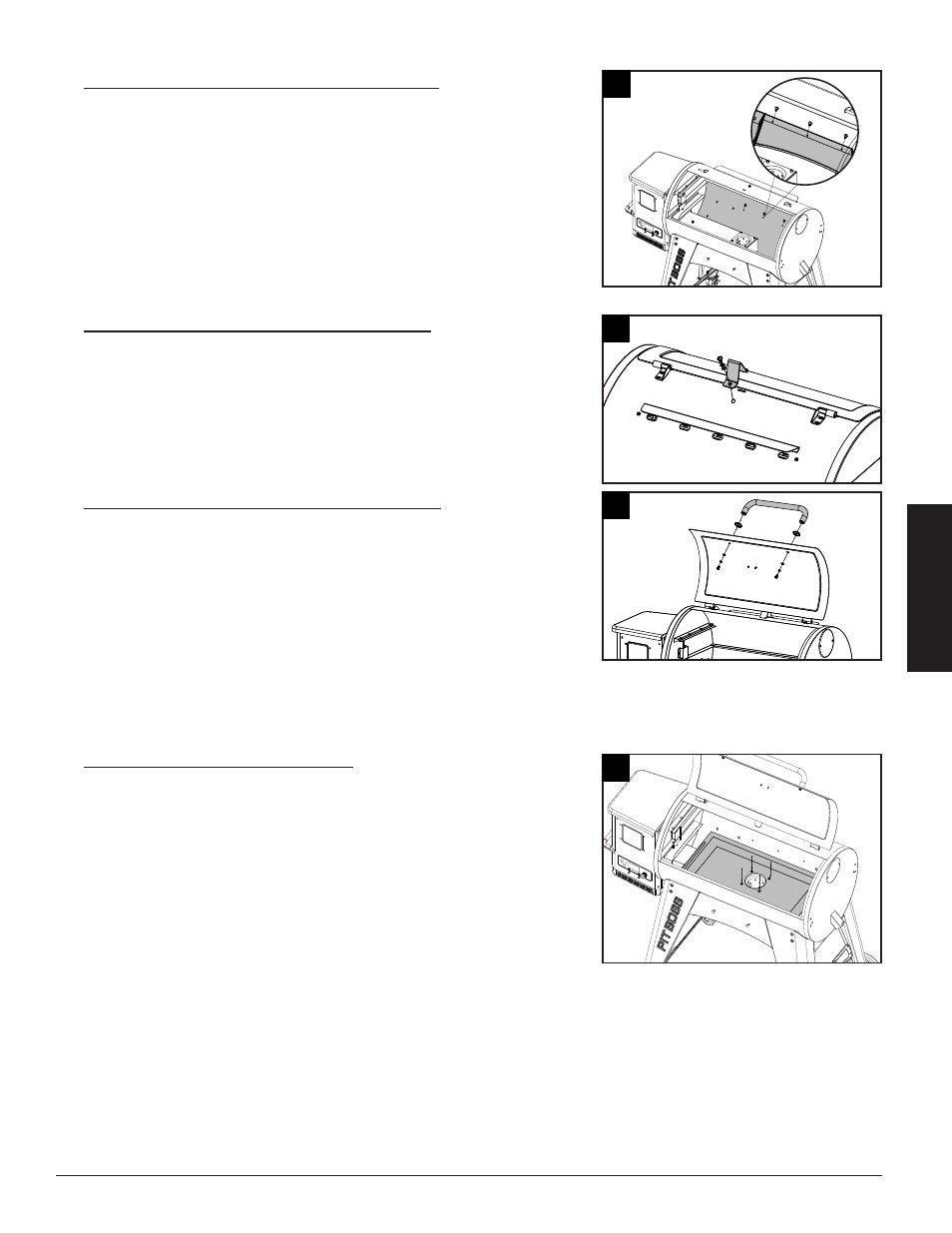

7. FIXATION DES PLAQUES DE SUPPORT AU GRIL
Pièces nécessaires :
6 x Vis (n° E)
Installation:
• Fixez chaque plaque de support longue au corps principal à l’aide de
trois vis.
8. INSTALLATION DU BUTOIR POUR COUVERCLE
Pièces nécessaires :
1 x Butoir pour couvercle (n° 1)
Installation:
• Attachez le butoir pour couvercle en haut du corps principal à l'aide des
vis préinstallées qui se trouvent sur le dessus du corps principal.
9. INSTALLATION DE LA POIGNÉE DU COUVERCLE
Pièces nécessaires :
1 x Poignée pour couvercle (n° 2)
2 x Bague de la poignée pour couvercle (n° 3)
Installation:
• Retirez les vis préinstallées de la poignée du couvercle. De l'intérieur du
couvercle du corps, insérez une vis afin qu'elle dépasse de l'autre côté.
Ajoutez une bague à la vis. Ajoutez une bague sur la vis, puis serrez-la à
la main (de l'intérieur) dans la poignée du couvercle. Répétez l'opération
pour l'autre côté.
10. PLACER LA PLAQUE DU DIFFUSEUR
Pièces nécessaires :
1 x Plaque du diffuseur (n° 23)
Installation:
• Remplacez la plaque du diffuseur dans le corps principal.
REMARQUE : Assurez-vous que les quatre trous de la plaque du diffuseur
sont correctement alignés avec les quatre vis du pot de combustion.
8
1
9 2
3
3
10
23
7
