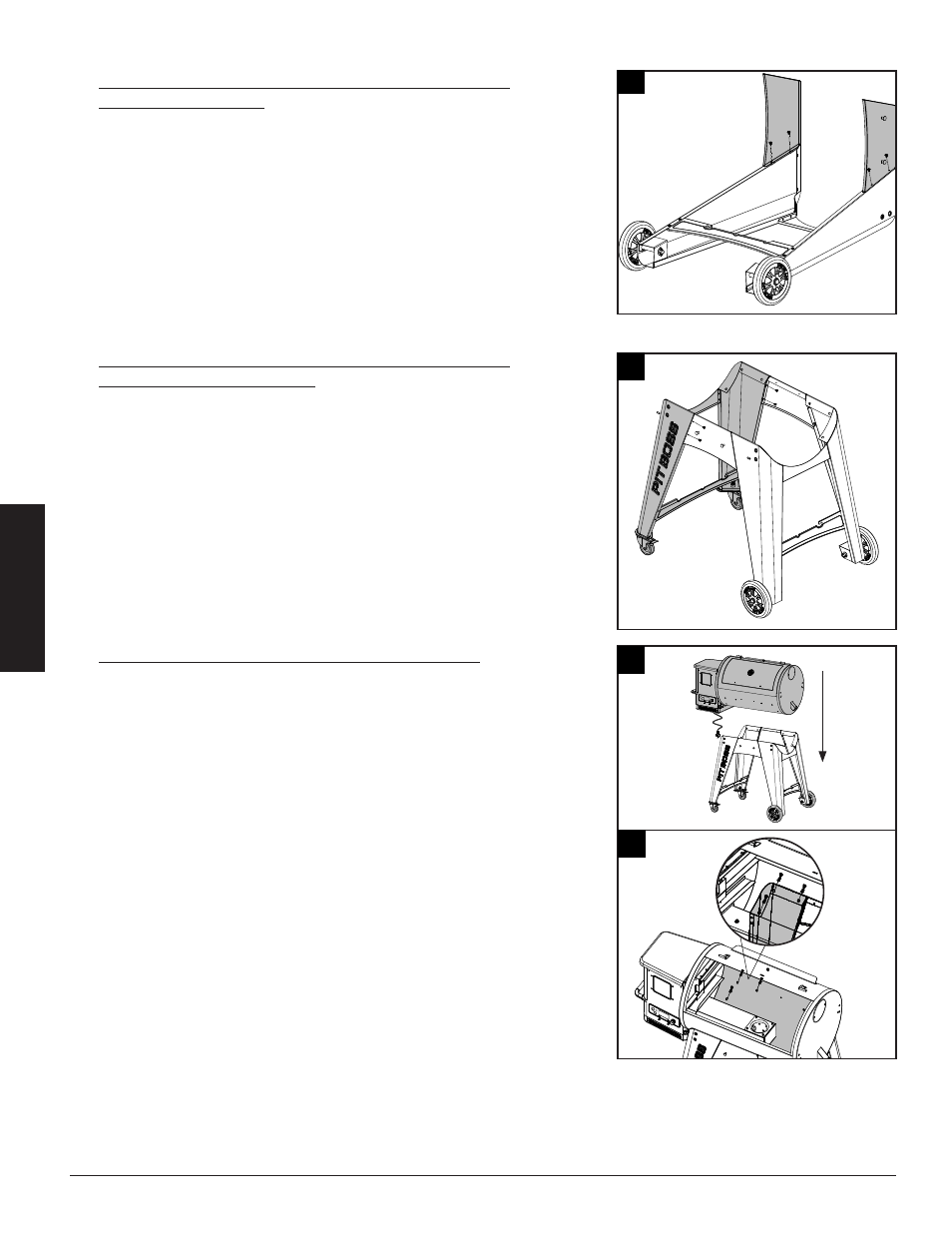

4. FIXATION DE LA PLAQUE DE SUPPORT AUX PIEDS DE
SUPPORT DES ROUES
Pièces nécessaires :
1 x Plaque de maintien longue avant (n° 20)
1 x Plaque de maintien longue arrière (n° 21)
4 x Vis (n° D)
Installation:
• Fixer une plaque de support longue sur un pied de support pour roue à
l’aide de deux vis. Assurez-vous que le côté plat de la plaque de support
est orienté vers l'extérieur. Répétez la même procédure pour monter la
plaque de support longue sur l'autre pied de support.
5. FIXATION DE LA PLAQUE DE SUPPORT AUX PIEDS DE
SUPPORT POUR ROULETTES
Pièces nécessaires :
4 x Vis (n° D)
Installation:
• Ensuite, fixez les plaques de support longues sur les pieds de support de
la roulette pivotante. Fixez-les à l'aide de deux vis pour chaque plaque.
6. MONTAGE DU CORPS PRINCIPAL SUR LE CHARIOT
Pièces nécessaires :
1 x Assemblage corps principal / trémie (n° 4)
12 x Vis (n° A)
12 x Rondelle (n° B)
12 x Rondelle de blocage (n° C)
Installation:
• Préparez le corps principal à monter sur le chariot. Placez soigneusement
le chariot dans une position verticale, avec les roulettes sur le sol. Placez
le chariot à côté du corps principal, les deux étant orientés dans la même
direction. Verrouillez les roulettes pivotantes sur le chariot. Avec l'aide
d'une deuxième personne, préparez-vous à soulever le corps principal
pour le placer sur le chariot. Avec une personne soulevant le corps
principal à partir du côté de la trémie et l'autre personne le soulevant
à partir du côté opposé, soulevez le corps principal avec précaution et
descendez lentement sur le chariot. Consultez l'illustration 6A.
• Ouvrez ensuite le couvercle du corps principal. Au besoin, tournez le
corps principal pour aligner ses trous de vis sur le chariot. Une fois le
tout en place, fixez chaque pied au corps principal à l'aide de trois vis, de
rondelles de blocage et de rondelles. Consultez l'illustration 6B.
5
4
21
20
6A
4
6B
B
A
C
