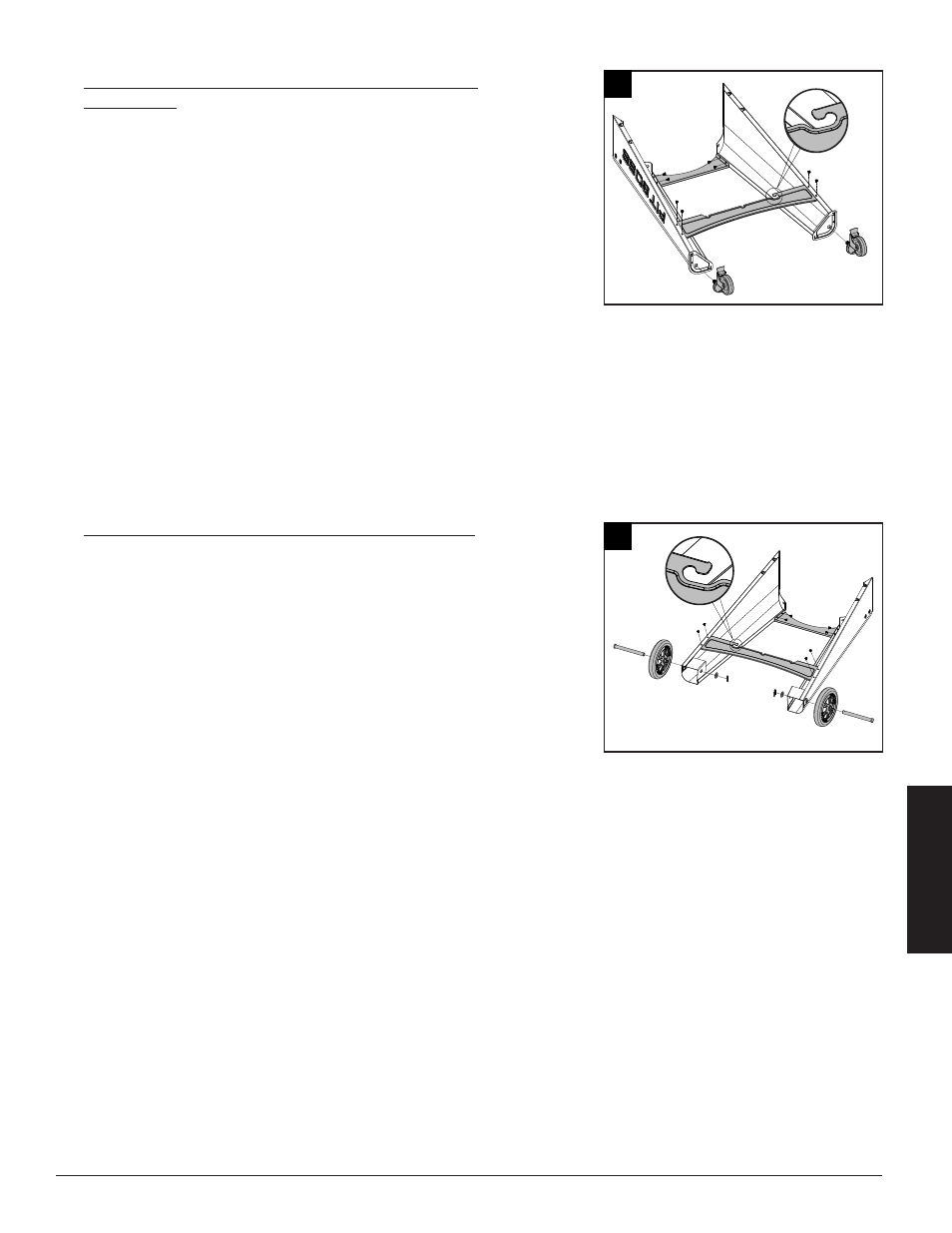

2. SUJECIÓN DE LAS PLACAS DE SOPORTE Y LAS RUEDAS
PIVOTANTES
Piezas necesarias:
1 x Pata delantera izquierda (#9)
1 x Pata trasera izquierda (#10)
1 x Placa de soporte inferior izquierda (#18)
1 x Placa de soporte corta (#19)
2 x Rueda pivotante de cierre (#15)
8 x Tornillos (#D)
Instalación:
• Instale una placa de soporte corta al lado de la unidad, entre las patas de
soporte delanteras y traseras, usando cuatro tornillos. Repita la misma
instalación para montar la placa de soporte inferior a las mismas patas.
• Inserte cada rueda pivotante de cierre en la parte inferior de cada pata
de soporte, ajustándola a mano en el orificio. Asegúrese de que la rueda
pivotante de cierre haya quedado totalmente insertada, de forma que
no pueda girar más.
NOTA: Asegúrese de que la placa de soporte inferior quede orientada
hacia arriba en la dirección correcta.
3. SUJECIÓN DE LAS PLACAS DE SOPORTE Y LAS RUEDAS
Piezas necesarias:
1 x Pata delantera derecha (#11)
1 x Pata trasera derecha (#12)
1 x Placa de soporte inferior derecha (#17)
1 x Placa de soporte corta (#19)
2 x Rueda (#16)
8 x Tornillos (#D)
2 x Clavija de eje de rueda (#F)
2 x Clavija de la rueda (#G)
2 x Arandelas de rueda (#H)
Instalación:
• Instale una placa de soporte corta al lado de la unidad, entre las patas de
soporte delanteras y traseras, usando cuatro tornillos. Repita la misma
instalación para montar la placa de soporte inferior a las mismas patas.
• Monte la rueda grande a la pata de soporte insertando la clavija de eje
de la rueda a través de la rueda y el orificio de la pata, y luego sujétela
con la clavija de la rueda. Repita la instalación para la otra rueda del
mismo lado.
NOTA: Asegúrese de que la placa de soporte inferior quede orientada
hacia arriba en la dirección correcta
