FRANÇAIS
18

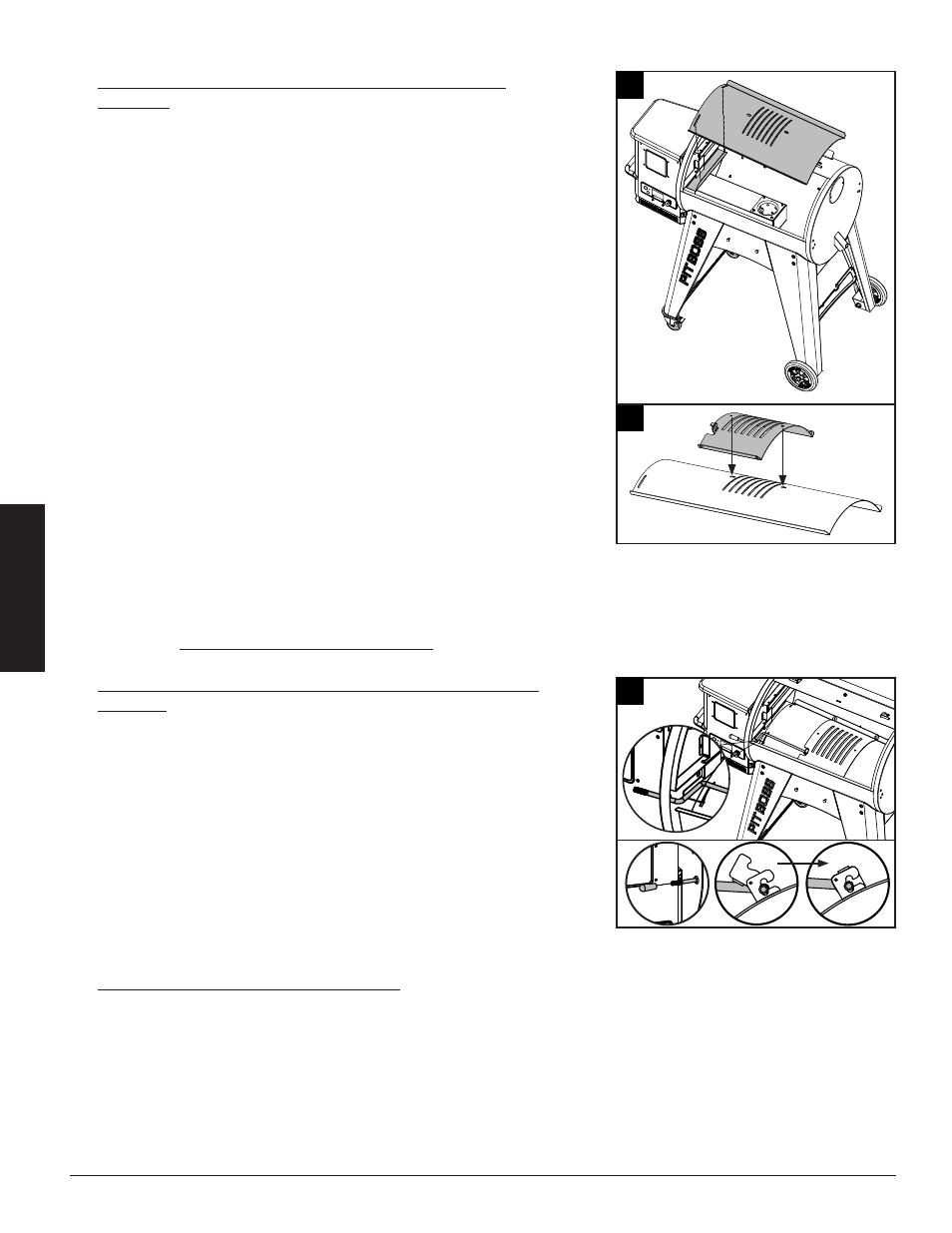

11. INSTALLATION DES COMPOSANTS DU DIFFUSEUR DE
CHALEUR
Pièces nécessaires :
1 x Plaque principale du diffuseur de chaleur (n° 8)
1 x Plaque coulissante du diffuseur de chaleur (n° 7)
Installation:
• Insérez la plaque principale du diffuseur de chaleur dans le gril principal. Posez
la plaque principale du grilloir à flamme sur le rebord intégré (à l'intérieur
à droite) du gril principal qui dirige la graisse vers le seau à graisse. Faites
coulisser toute la pièce sur le côté gauche, et les deux fentes sur la plaque
principale du grilloir à flamme s'ajusteront dans le rebord arrondi au-dessus
du pot de combustion. Il adoptera un angle légèrement incliné vers le bas.
Consultez l'illustration 11A.
IMPORTANT : si la plaque principale repose sur la base du corps, c'est qu'elle
est mal installée. Une mauvaise installation peut endommager votre appareil.
• Placez la plaque coulissante du diffuseur de chaleur au-dessus de la plaque
principale du diffuseur de chaleur, recouvrant les fentes. Assurez-vous que
la languette surélevée se trouve à gauche, et que les deux broches au bas
de la plaque coulissante du diffuseur de chaleur se placent dans les trous de
la plaque principale du diffuseur de chaleur, pour s'adapter facilement à la
flamme directe et indirecte lors de la cuisson. Les deux plaques du diffuseur
de chaleur sont légèrement recouvertes d'huile pour éviter l'apparition de
rouille lors de l'envoi. Consultez l'illustration 11B.
REMARQUE : pour conserver les performances de cuisson et de grillage
de vos grilles de cuisson, une maintenance et un entretien réguliers sont
nécessaires. Reportez-vous au manuel d'utilisation.
12. INSTALLATION DE LA BARRE DE RÉGLAGE DU GRILLOIR À
FLAMME
Pièces nécessaires :
1 x Barre de réglage du grilloir à flamme (n° 5)
1 x Poignée de la barre de réglage du grilloir à flamme (n° 6)
Installation:
• Insérez la barre de réglage du grilloir à flamme dans le trou situé sur le
côté gauche du corps principal. Ajoutez la poignée de réglage du grilloir
à flamme à l'extrémité à l'extérieur du baril. Glissez ensuite l'extrémité
crantée de la barre de réglage dans la languette de verrouillage de la
glissière du grilloir à flamme, ce qui vous donne un accès facile à la
glissière du grilloir à flamme de la plaque principale.
13. INSTALLATION DE L'ÉTAGÈRE LATÉRALE
Pièces nécessaires :
1 x Plateau latéral droit (n° 27)
2 x Vis (n° A)
2 x Rondelle (n° B)
2 x Rondelle de blocage (n° C)
11B
7
8
11A
8
12
A
C B
6
5
5
C
B
