ASSEMBLÉ (LxHxP) POIDS
1 464 x 1 172 x 823 mm /
57,6 x 46,1 x 32,4 po 91,8 kg /
202,4 livres
ZONE DE CUISSON PLAGE DE
TEMPÉRATURES
Supérieure - 2,722 cm² / 422.0 po²
Trémie - 4 894 cm² / 758,6 po²
TOTAL - 7 616 cm² / 1 180,6 po²
82-315°C /
180-600°F
LG1200BL
EXIGENCES ÉLECTRIQUES
Prise de terre à 3 broches de 110-120 V, 60 Hz et 375 W
REMARQUE : de par le développement continu du produit, des pièces peuvent faire l’objet
de modifications sans préavis. Contactez le service clients si des pièces manquent lors de
l'assemblage de l'appareil.

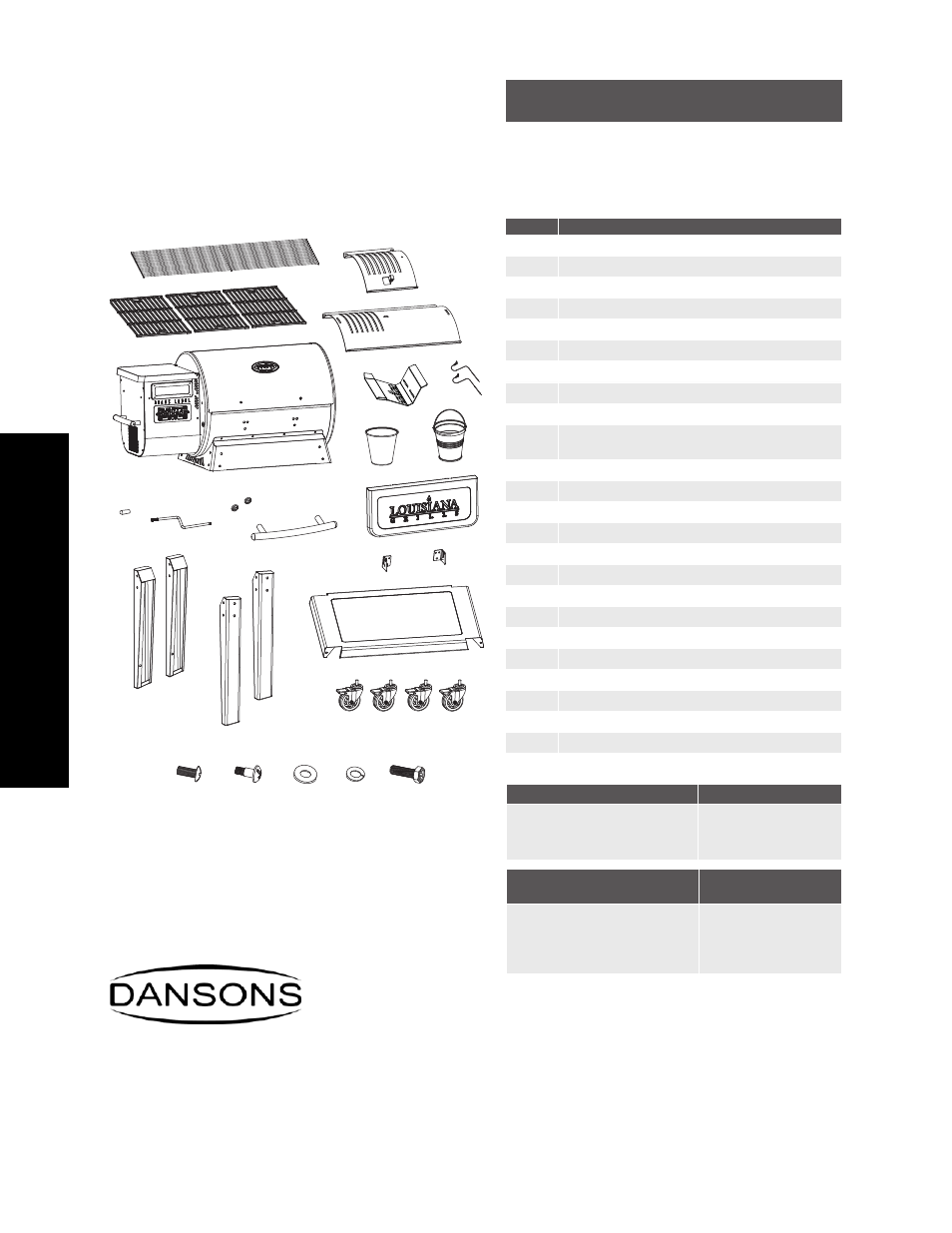

N° DESCRIPTION
1 Grille de cuisson supérieure (x1)
2 Grille de cuisson (x3)
3 Plaque coulissante du diffuseur de chaleur (x 1)
4 Plaque principale du diffuseur de chaleur (x 1)
5 Assemblage corps principal/trémie (x 1)
6 Grille de combustion (x1)
7 Sonde de cuisson (x2)
8 Revêtement du seau à graisse (x1)
9 Seau à graisse (x 1)
10 Poignée de la barre de réglage du diffuseur de
chaleur (x1)
11 Barre de réglage du diffuseur de chaleur (x1)
12 Bague de la poignée pour couvercle (x 2)
13 Poignée pour couvercle (x 1)
14 Étagère avant (x1)
15 Support pour étagère avant / gauche (x1)
16 Support pour étagère avant / droit (x1)
17 Étagère inférieure (x1)
18 Pied de support A (x2)
19 Pied de support B (x2)
20 Roulette pivotante à frein (x4)
A Vis (x30)
B Vis (x2)
C Rondelle (x32)
D Rondelle de blocage (x32)
E Vis (x2)
