ENSAMBLADA (An. × Al. × Pr.) PESO
1464 x 1172 x 823 mm /
57,6 x 46,1 x 32,4 in 91,8 kg /
202,4 lb
ÁREA DE COCINA RANGO DE
TEMPERATURAS
Superior - 2722 cm² / 422,0 pu. cu.
Tolva - 4894 cm² / 758,6 pu. cu.
TOTAL - 7616 cm² / 1180,6 pu. cu.
82-315°C /
180-600°F
LG1200BL
REQUISITOS ELÉCTRICOS
110-120 V, 60 Hz, 375 W, enchufe de 3 patillas con conexión a tierra
NOTA: debido a que el producto está en desarrollo constante, las piezas están sujetas a cambios
sin previo aviso. Póngase en contacto con el equipo de Atención al Cliente si durante el montaje de
la unidad observa que falta alguna pieza.

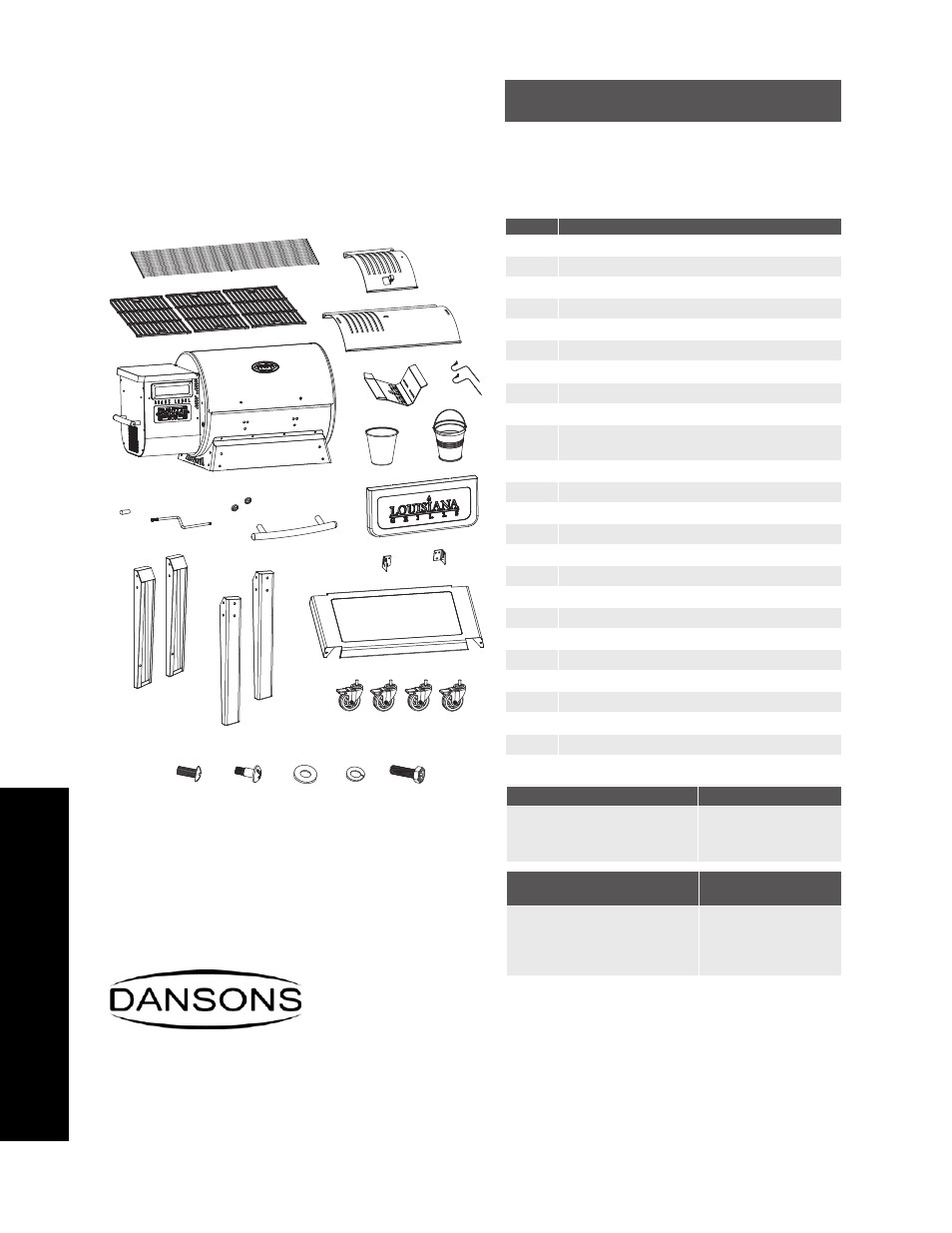

N.º DESCRIPCIÓN
1 Rejilla de cocción superior (x1)
2 Rejilla para cocinar (x3)
3 Guía del asador a la llama (x1)
4 Placa principal del asador a la llama (x1)
5 Conjunto de tambor principal/tolva (x1)
6 Rejilla de quemado (x1)
7 Sonda de carne (x2)
8 Bolsa para cubo de grasa (x1)
9 Cubo de grasa (x1)
10 Manija de la barra de ajuste del asador de
fuego (x1)
11 Barra de ajuste del asador de fuego (x1)
12 Remate del asa de la tapa (x2)
13 Asa de la tapa (x1)
14 Estante delantero (x1)
15 Soporte del estante delantero / izquierdo (x1)
16 Soporte del estante delantero / derecho (x1)
17 Estante inferior (x1)
18 Pata de soporte A (x2)
19 Pata de soporte B (x2)
20 Rueda pivotante de cierre (x4)
A Tornillo (x30)
B Tornillo (x2)
C Arandela (x32)
D Arandela de retención (x32)
E Tornillo (x2)
AVISO DE COPYRIGHT
Copyright 2021. Todos los derechos
reservados. Ninguna parte de este
manual podrá copiarse, transmitirse,
transcribirse, almacenarse en un sistema
de recuperación, de ninguna forma ni
por cualquier medio sin la autorización
expresa por escrito de:
DANSONS
3411 North 5th Avenue, Suite 500,
Phoenix, AZ, USA 85013
ATENCIÓN AL CLIENTE
EE.UU : (480) 923-9632
Canada (gratuita) : 1-877-942-2246
www.louisiana-grills.com
A B C D E
1
2
3
4
5
6
9
8
10
11
12
13
14
15
16
17
7
18
19
20
