Louisiana Grills Black Label Series 57 Inch Freestanding Smart Wood Pellet Grill Assembly Guide - Manuel (Page 11)

www.louisiana-grills.com
11
FRANÇAIS
FRANÇAIS
2x
B
B
5.INSTALLING THE FRONT SHELF BRACKETS
1x Front Shelf (#8)
2x Screw (#B)
From underneath, insert the screw (from the outside) into the front shelf bracket and the front
shelf.
Repeat the installation for the other side of the front shelf.
2x
B
B
5.INSTALLING THE FRONT SHELF BRACKETS
1x Front Shelf (#8)
2x Screw (#B)
From underneath, insert the screw (from the outside) into the front shelf bracket and the front
shelf.
Repeat the installation for the other side of the front shelf.

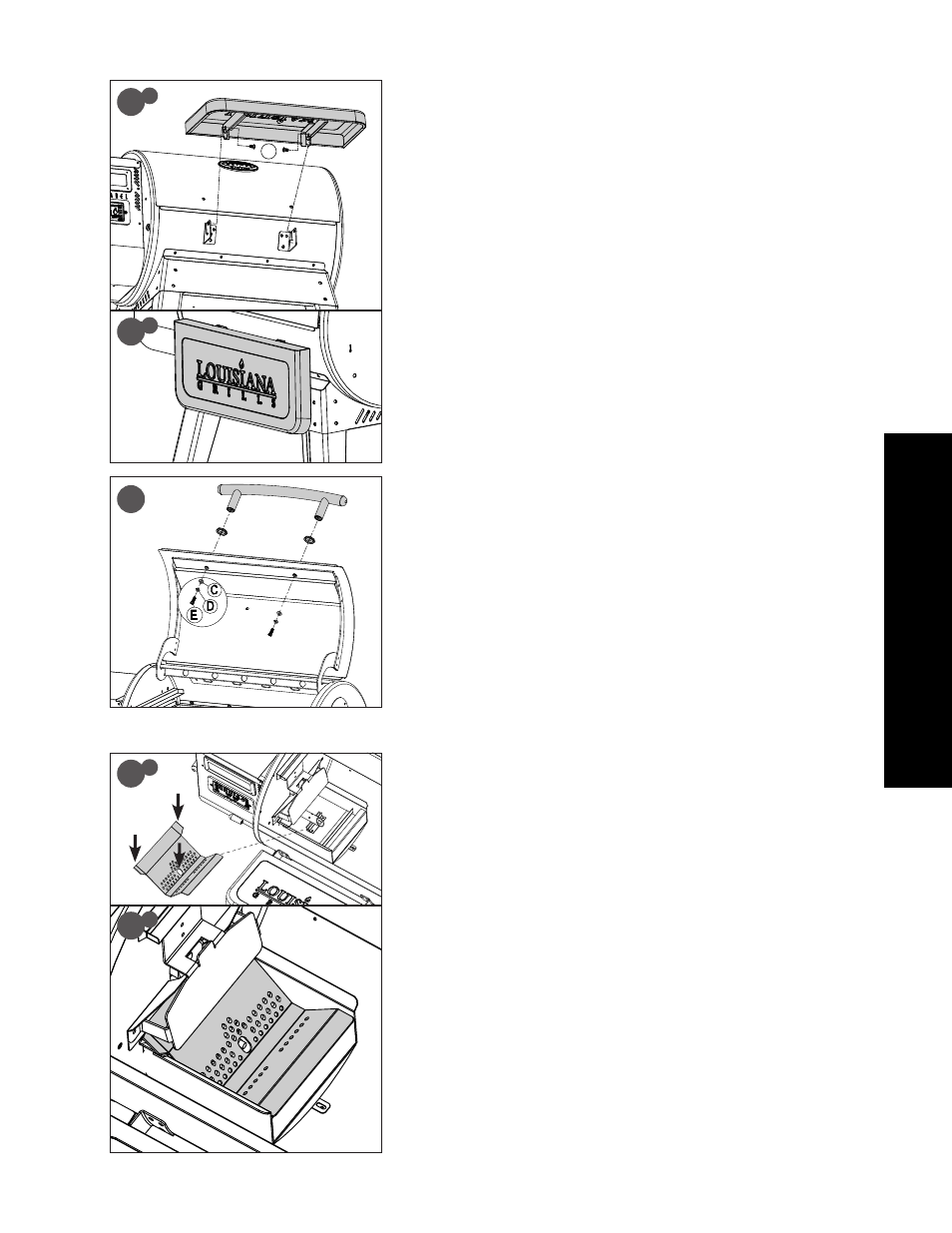

INSTALLER L'ÉTAGÈRE AVANT
PIÈCES NÉCESSAIRES :
1
x Étagère avant (#14)
2 x Vis (#B)
INSTALLATION :
• En passant par le dessous, insérez les vis (par l'intérieur) afin d'attacher les
supports pour étagère avant à l'étagère avant. Consultez l'illustration 5A.
• Lorsque vous n'utilisez pas l'étagère avant, baissez-la. Consultez l'illustration 5B.
FIXER LA POIGNÉE DU COUVERCLE
PIÈCES NÉCESSAIRES :
2
x Bague de la poignée pour couvercle (#12)
1 x Poignée pour couvercle (#13)
2 x Rondelle (#C)
2 x Rondelle de blocage (#D)
2 x Vis (#E)
INSTALLATION :
• Prenez une vis, ajoutez une rondelle de blocage et une rondelle, puis, de
l'intérieur du couvercle du corps principal, faites saillir la vis vers l'extérieur.
Ajoutez une bague sur la vis, puis serrez-la à la main (par l'intérieur) dans la
poignée du couvercle.
REMARQUE : NE SERREZ PAS TROP LES VIS. IL SUFFIT QU'ELLES SOIENT BIEN
AJUSTÉES.
• Répétez la même installation pour l'autre extrémité de la poignée du couvercle.
INSTALLATION DE LA GRILLE DE COMBUSTION
PIÈCES NÉCESSAIRES :
1
x Grille de combustion (#6)
INSTALLATION :
• Insérez la grille de combustion dans le pot de combustion. Le trou de la grille
de combustion doit être aligné et ouvert pour que l'allumeur puisse allumer
les granulés. Pour vérifier le bon positionnement, assurez-vous que le côté
rebord de la grille de combustion est au même niveau que la partie supérieure
du pot de combustion, et que le côté ailé est au même niveau que le déflecteur
de combustible. Consultez l'illustrations 7A et 7B.
IMPORTANT : LE PLACEMENT ET L'ENTRETIEN CORRECTS DE LA GRILLE DE
COMBUSTION SONT ESSENTIELS À L'UTILISATION DE L'APPAREIL. ASSUREZ-
VOUS QUE VOTRE GRILLE DE COMBUSTION CORRESPOND À L'EMPLACEMENT
INDIQUÉ DANS L'ILLUSTRATION 7B AVANT DE PASSER À L'ÉTAPE SUIVANTE.
5 B
5 A
14
7 A
7 B
6
6
12
12
13
