TASA DE ENTRADA
DE COMBUSTIBLE:
1.73 LB/H
(0.78 KG/H)
ÍNDICE
W : BLANCO
Y : AMARILLO
P : PÚRPURA
R : ROJO
K : NEGRO
G : VERDE
S : PLATEADO

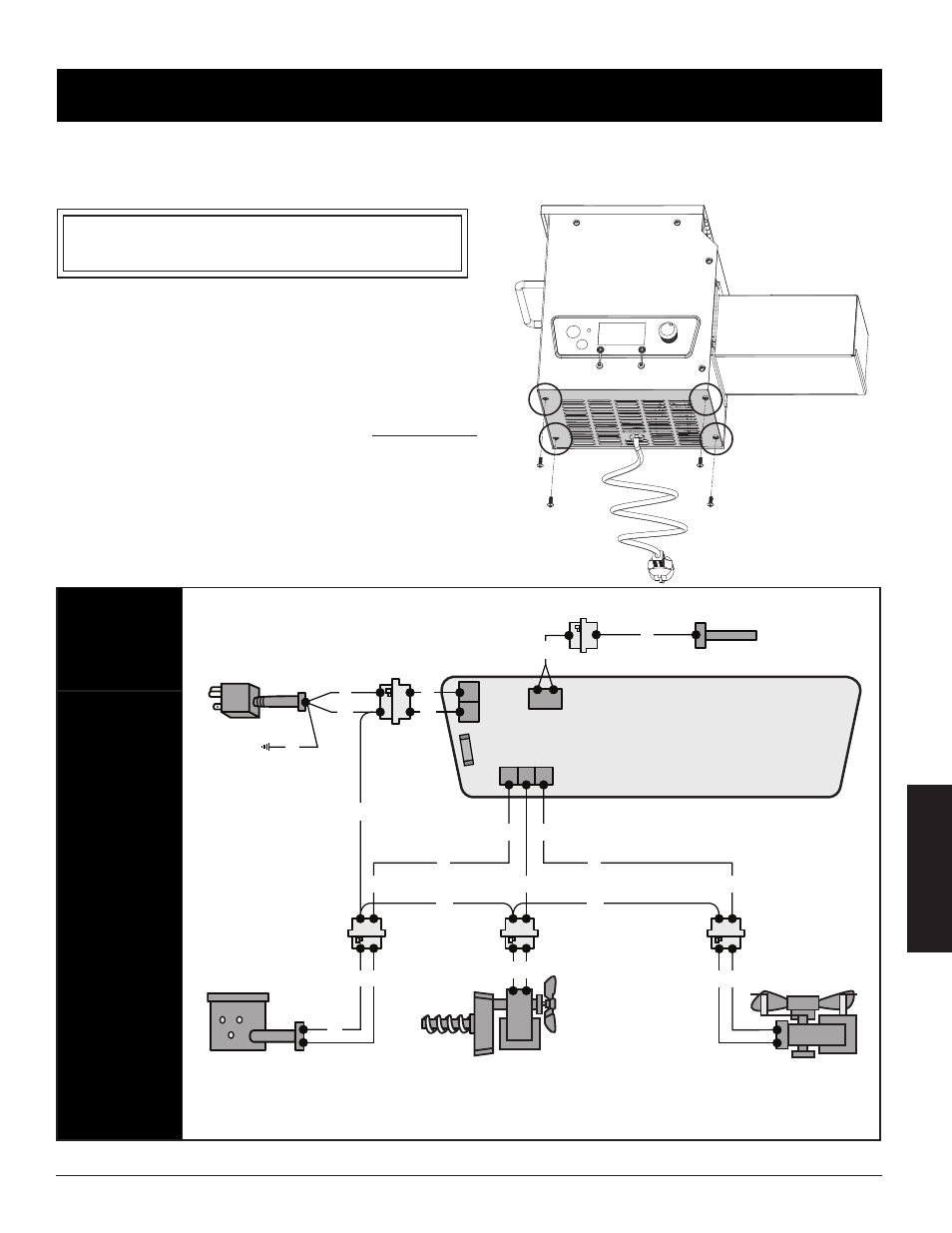

DIAGRAMA DE CABLEADO ELÉCTRICO
El sistema del tablero de control digital es un dispositivo tecnológico intrincado y valioso. Para protegerlo de los picos de voltaje
y los cortocircuitos eléctricos, consulte el siguiente diagrama de cableado para asegurarse de que su fuente de alimentación es
suficiente para la operación de la unidad.
PB – REQUISITOS DE ALIMENTACIÓN ELÉCTRICA
110-120 V, 60 Hz, 250 W, CONECTOR DE 3 CLAVIJAS CON TIERRA
NOTA: Los componentes eléctricos, que pasaron por pruebas y servicios de certificación de
seguridad de productos, cumplen con una tolerancia de prueba de ± 5-10 por ciento.
ENCUENTRE Y QUITE LOS
CUATRO TORNILLOS DEL
PANEL DE ACCESO DE LA
PARTE INFERIOR DE LA
UNIDAD.
P
P
R
Y
Y
Y P
K
W
W
G
W
W
W
R R
W W
W
L W
Y Y
K
W
S
CONJUNTO DE ENCENDEDOR /
CALEFACTOR DE CARTUCHO HD
120V, 200W,
0.375 X 5.0 PULG. / 9.5 X 127MM
CÁMARA DE
COMBUSTIÓN
VENTILADOR
120V, 60 Hz,
MONOFÁSICO
CABLE DE ALIMENTACIÓN
CON CONEXIÓN A TIERRA
MOTOR DE BARRENO Y
SISTEMA DE ALIMENTACIÓN
120V, 60 Hz,
MOTOR DE 2 RPM
TIERRA
SENSOR DEL
ASADOR
CONECTORES DEL
SENSOR DEL ASADOR
FUSIBLE DE
ACCIÓN RÁPIDA
CENTRO DE CONTROL
