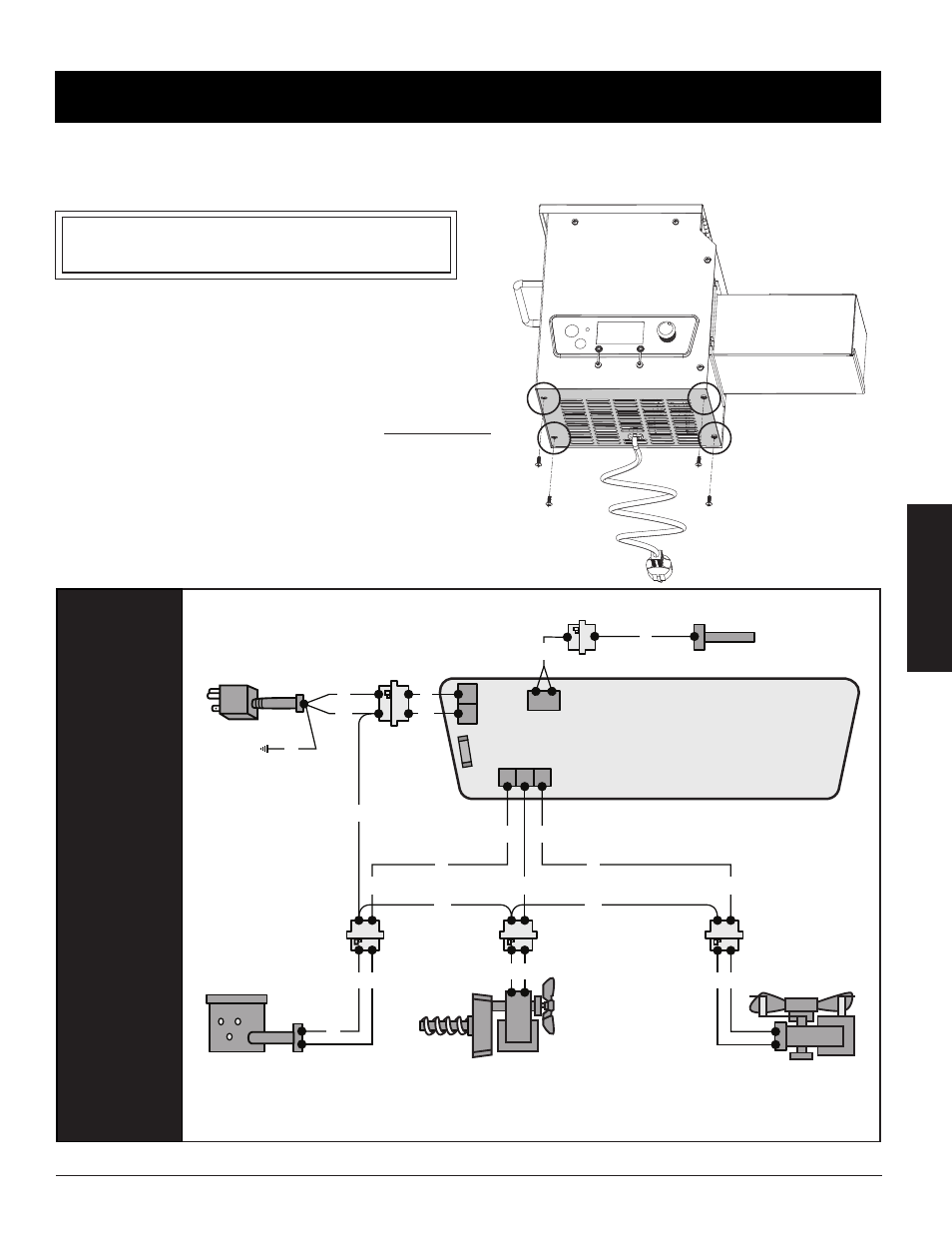

DIAGRAMME DE FIL ÉLECTRIQUE
Le panneau de commande numérique est un matériel technologique hautement sophistiqué et de grande valeur. Pour une
protection contre les surtensions et les courts-circuits électriques, consultez le schéma de fil ci-dessous pour vous assurer que
votre source d'alimentation est suffisante pour le fonctionnement de l'appareil.
PB – EXIGENCES ÉLECTRIQUES
110-120 V, 60 Hz, 250 W, FICHE À 3 BROCHES MISE À LA TERRE
REMARQUE : Les composants électriques, passés par les tests de sécurité des produits et les
services de certification, sont conformes avec une tolérance de test de ± 5 à 10%.
TAUX D'ENTRÉE DU
COMBUSTIBLE :
1.73 LB/H
(0.78 KG/H)
INDICE
W : BLANC
Y : JAUNE
P : MAUVE
R : ROUGE
K : NOIR
G : VERT
S : ARGENT
P
P
R
Y
Y
Y P
K
W
W
G
W
W
W
R R
W W
W
L W
Y Y
K
W
S
ENSEMBLE D’ALLUMAGE / HD
CARTOUCHE CHAUFFANTE
120V, 200W,
0,375 po X 5,000 po / 9,5 X 127 mm
POT DE
COMBUSTION
VENTILATEUR DE
TIRAGE
120V, 60 Hz,
PHASE 1
CORDON D'ALIMENTATION
MIS À LA TERRE
MOTEUR ET SYSTÈME DE
DISTRIBUTION À LA TARIÈRE
120V, 60 Hz,
2 RPM MOTEUR
TERRE
SONDE DU GRIL
COSSES DE LA
SONDE DU GRIL
FUSIBLE RAPIDE
TABLEAU DE COMMANDE
NUMÉRIQUE
LOCALISEZ ET RETIREZ
LES QUATRE VIS DU
PANNEAU D'ACCÈS EN
DESSOUS DE L'UNITÉ
