Pit Boss 40 Inch Freestanding Wood Pellet Grill Owners Manual - Manuel (Page 71)

ESP
AÑOL
71

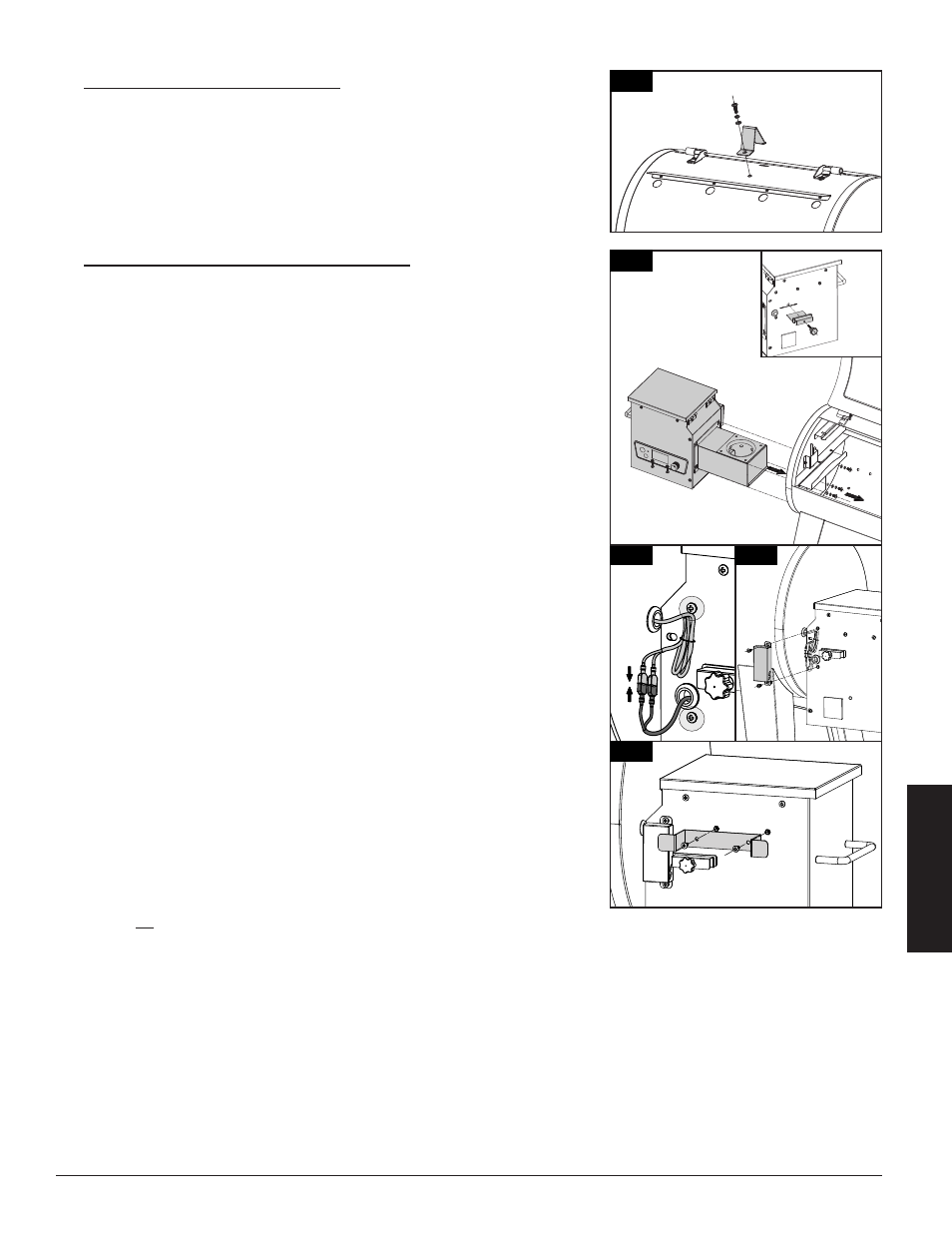

5. FIJACIÓN DEL TAPÓN DE LA TAPA
Partes requeridas:
1 x Seguro de la tapa (#5)
Instalación:
• Sujete el seguro de la tapa a la parte superior del barril principal usando
el hardware preinstalado en la parte superior del barril principal.
6. INSTALACIÓN DE LA TOLVA EN EL TAMBOR
Partes requeridas:
1 x Soporte del cable de alimentación (#1)
1 x Cubierta del cable del sensor (#2)
1 x Conjunto de tolva (#10)
1 x Tornillo de la placa (#11)
1 x Placa del conducto de bajada (#12)
4 x Tornillos (#A)
4 x Arandelas (#B)
4 x Arandelas de seguridad (#C)
Instalación:
• Asegure el tornillo de la placa a la placa de limpieza, e inserte en la
ranura horizontal en la parte trasera de la tolva.
• Alinee el extremo del conjunto de tolva que corresponde a la cámara
de combustión con la abertura al extremo del barril principal. Insértelo
solo parcialmente, y luego deslice cuidadosamente el conjunto de tolva
completamente en la abertura al extremo del barril principal. Sujete el
conjunto de tolva al barril principal desde el interior del barril, usando
cuatro tornillos, arandela de seguridad y arandela. Tenga cuidado de
no apretar demasiado para no barrer las roscas de los tornillos.
Consulte la ilustración 6A.
• En el lado trasero de la tolva, conecte los cables plateados del sensor
del asador, que sobresalen del barril principal, con los conectores que
están en la parte trasera del conjunto de tolva. Consulte la ilustración
6B. Quite los dos tornillos ya colocados. Guarde el cable sobrante en la
cubierta para el cable del sensor, colocando el cable cuidadosamente
en el surco a lo largo del borde para evitar que se pellizque. Después,
sujete la cubierta del cable del sensor a la tolva con los dos tornillos
que quitó previamente. Consulte la ilustración 6C.
IMPORTANTE: Asegúrese de que los cables del sensor del asador del
asador no se pellizquen. Los daños a los cables del sensor del asador
pueden causar lecturas incorrectas o impedir el funcionamiento.
• Fije el soporte del cable de alimentación usando los dos tornillos ya
instalados en la parte trasera de la tolva, sobre la placa del conducto
de bajada. Consulte la ilustración 6D.
6B 6C
2
6D
1
6A
10
VISTA
TRASERA
11
12
5
5
