FRANÇAIS
39

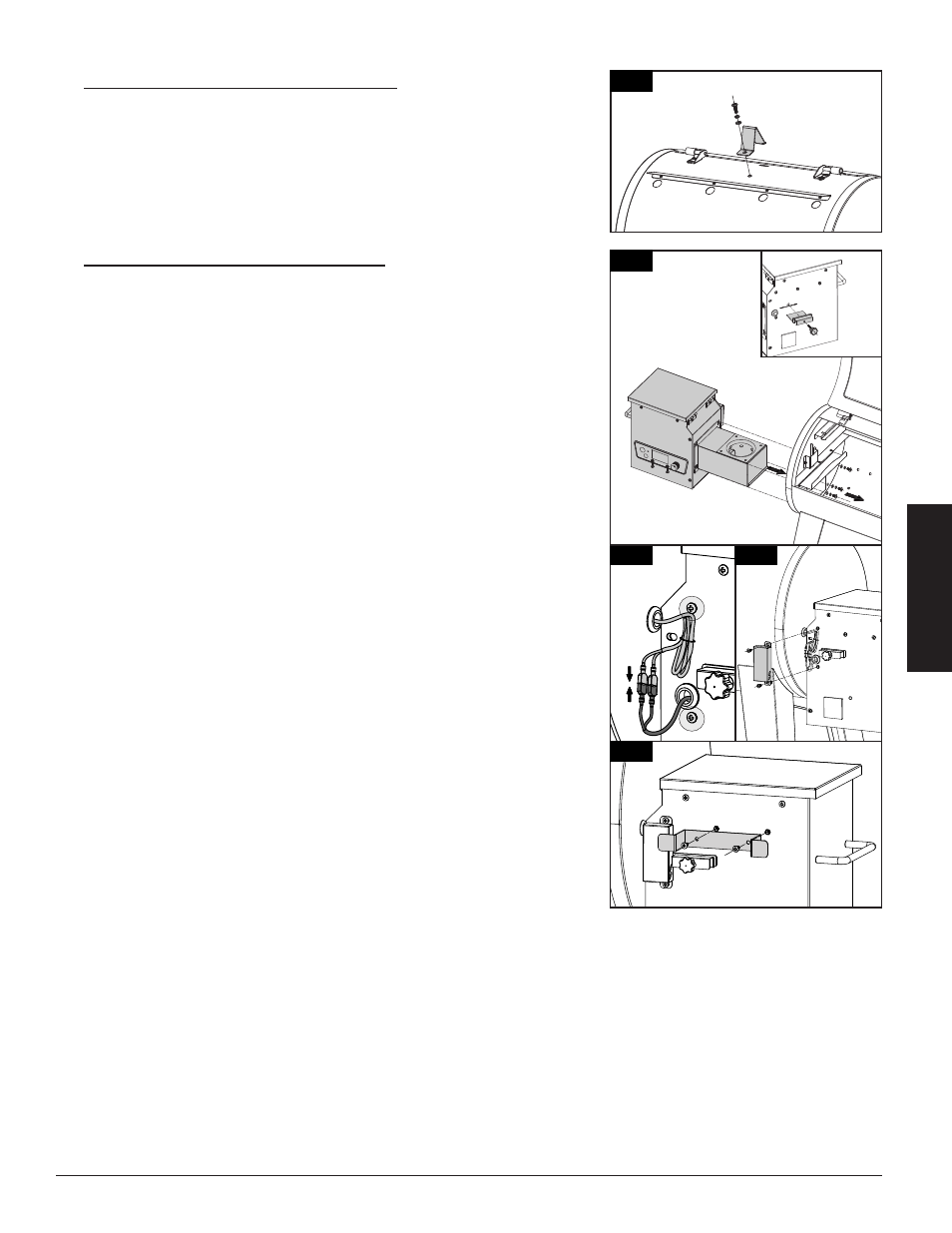

5. SÉCURISER LE BOUCHON DU COUVERCLE
Pièces nécessaires :
1 x Bouchon du couvercle (#5)
Installation :
• Fixez le bouchon du couvercle sur le dessus du baril principal à l’aide de
le matériel préinstallée située sur le dessus du baril principal.
6. INSTALLATION DE LA TRÉMIE AU BARIL
Pièces nécessaires :
1 x Support de cordon d'alimentation (#1)
1 x Boîtier de fil de sonde (#2)
1 x Ensemble de trémie (#10)
1 x Vis de la plaque (#11)
1 x Plateau de la chute (#12)
4 x Vis (#A)
4 x Rondelle (#B)
4 x Rondelle de blocage (#C)
Installation :
• Fixez la vis de la plaque à la plateau de la chute et insérez-la dans la
fente horizontale située à l'arrière de la trémie.
• Alignez l'extrémité du pot de combustion de l'assemblage de la
trémie dans l'ouverture à la côté gauche du baril principal. Insérez à
mi-chemin, puis faites glisser l'ensemble de la trémie complètement
dans l'ouverture à l'extrémité du baril principal. Fixez l'assemblage de
la trémie au baril principal, depuis l'intérieur du baril, à l'aide de quatre
vis, rondelles de blocage et rondelles. Veillez à ne pas trop serrer
pour éviter de dévisser les vis. Notez l'illustration 6A.
• Sur l'arrière de la trémie, reliez les fils sonde du gril de gril argenté -
par extrusion du baril principal - aux connexions de fil de l'arrière de
l'assemblage de la trémie. Note 6B. Retirez les deux vis prémontées.
Placez l'excès de fil dans le boîtier du fil de la sonde, en plaçant le
fil distinctement dans le divet le long du bord pour éviter de pincer.
Ensuite, fixez le boîtier du fil de sonde à la trémie à l'aide des deux vis
précédemment enlevées. Notez l'illustration 6C.
IMPORTANT : Assurez-vous que les fils de sonde du gril du gril ne
sont pas pincés. Les dommages causés aux sondes de température
du gril peuvent entraîner des lectures incorrectes ou une incapacité
à fonctionner.
• Fixez le support de cordon d'alimentation en utilisant les deux vis
préinstallées sur le côté arrière de la trémie, au-dessus du plateau de
la chute. Référez-vous à l'illustration 6D.
6B 6C
2
6D
1
6A
10
VUE
ARRIÈRE
11
12
5
5
