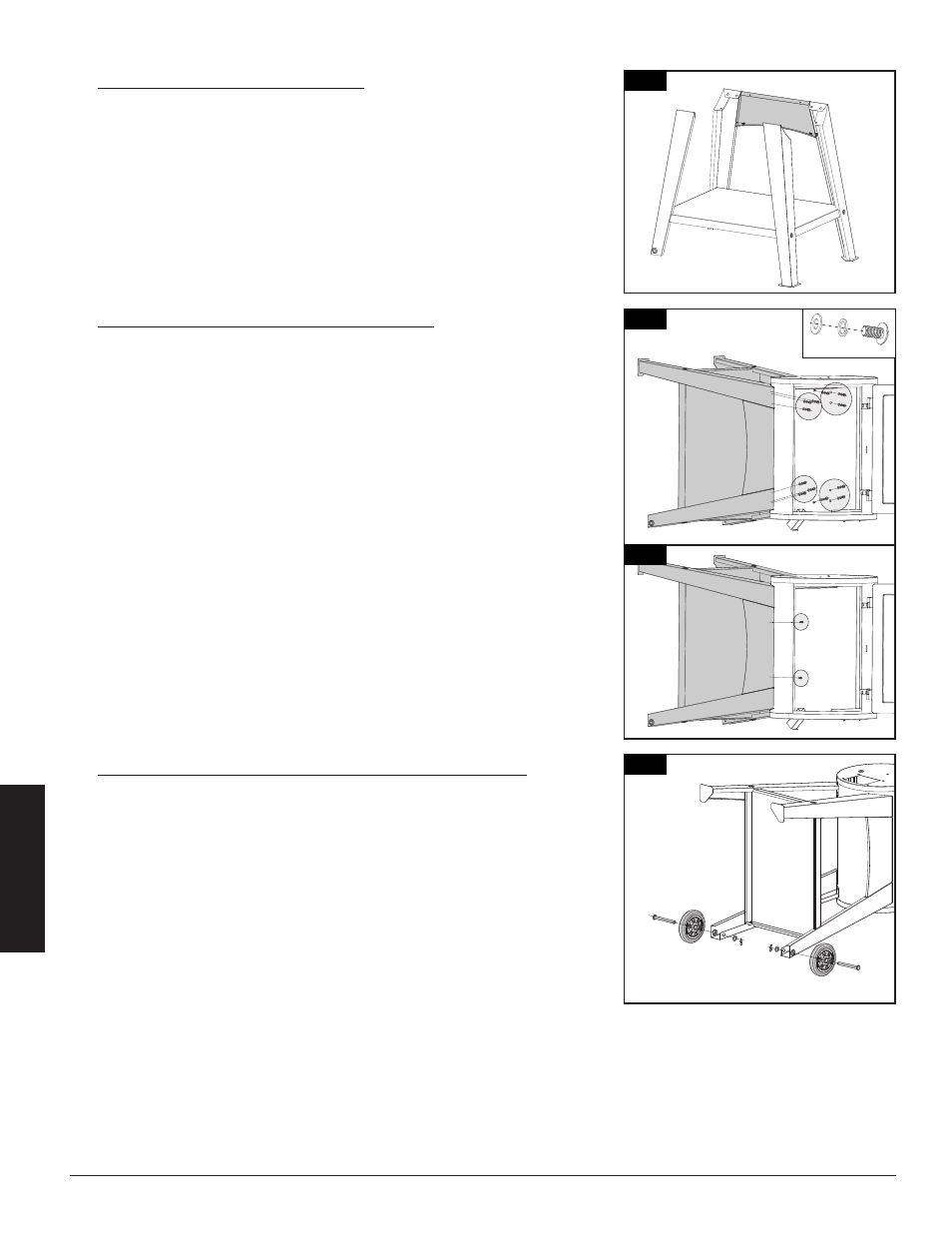

2. MONTAJE DEL PANEL DE SOPORTE
Partes requeridas:
1 x Panel de soporte (#20)
2 x Tornillos (#G)
Instalación:
• Monte el panel de soporte en las dos patas de soporte frontales de la
unidad con dos tornillos. Asegúrese de que el lado plano de la placa de
soporte mire hacia afuera.
3. ASEGURAR EL BARRIL PRINCIPAL AL CARRO
Partes requeridas:
1 x Barril principal (#13)
12 x Tornillos (#A)
12 x Arandelas (#B)
12 x Arandelas de seguridad (#C)
2 x Tornillos (#G)
Instalación:
• Coloque el barril principal de lado sobre el cartón, con el extremo de la
tolva apuntando hacia arriba. Coloque el carro junto al barril principal
con el panel de soporte hacia el frente.
• Asegure el barril principal a cada pata de soporte con tres tornillos,
arandelas de seguridad y arandelas. Instale el hardware desde el
interior del barril principal. Observe la ilustración 3A.
• Asegure el panel de soporte al barril principal con dos tornillos (#G).
Observe la ilustración 3B.
NOTA: Una vez que todos los tornillos estén instalados, apriételos
firmemente en las patas.
4. MONTAJE DE LAS RUEDAS EN EL CONJUNTO DEL CARRO
Partes requeridas:
2 x Rueda (#23)
2 x Chavetas de rueda (#D)
2 x Arandelas de eje de rueda (#E)
2 x Clavijas de eje de rueda (#F)
Instalación:
• Conecte la rueda a la pata de apoyo insertando el pasador del eje
de la rueda a través del orificio de la pata, la arandela de la rueda y,
finalmente, asegúrelo con el pasador de chaveta de la rueda. Ilustración
de nota. Repita la instalación para la otra rueda.
• Levante con cuidado la parrilla a una posición vertical.
2
20
G
G
3A
3B
4
23
23
F
F
E
E
D D
A
B C
13
BCA
BCA
G
G
